VSH A visser Ajustage 6 pans (filetage interne x filetage mâle)

VSH A visser Ajustage 6 pans (filetage interne x filetage mâle)

D1128A

Le VSH à visser D1128A est une réduction avec une extrémité filetée et une extrémité taraudée. La gamme VSH à visser fournit un large assortiment de raccords pour chaque application. La haute qualité et une grande précision dimensionnelle sont les principales priorités de la gamme de produits VSH à visser.

  • fabriqué à partir de laiton de première qualité
  • mêmes raccord pour applications eau et gaz
  • fourni avec toutes les homologations applicables

applications

eau potable chauffage air comprimé

segments

installations de bâtiments industrie
code article taille poids dimensions emballage GTIN
0417549 G1/2"xG3/8" 0,04 kg 20x28x28 mm sac (10 pc) 08711985185508
0417560 G3/4"xG1/2" 0,06 kg 20x31x31 mm sac (10 pc) 08711985204070
0417593 G1"xG3/4" 0,09 kg 28x44x44 mm sac (10 pc) 08711985204094
code article taille d1 dN1 l1 d2 DN2 l2
0417549 G1/2"xG3/8" 21,3 1/2" (DN15) 8 17,2 3/8" (DN10) 14
0417560 G3/4"xG1/2" 26,7 3/4" (DN20) 11 21,3 1/2" (DN15) 14
0417593 G1"xG3/4" 26,7 3/4" (DN20) 11 33,7 1" (DN25) 17

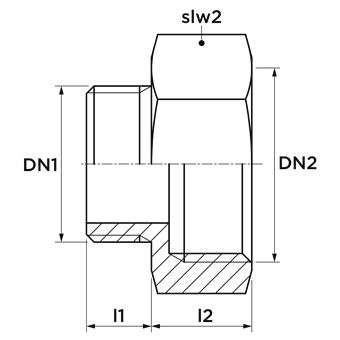

voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit, Réduction
type de connexion G - filletage femmeles gaz cylindrique, G - filletage mâle gaz cylindrique
groupe de produit raccords (démontable, raccord)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Suède
marque VSH
serie Fileté
type de produit D1128A
code unspsc 40173301
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn40Pb2 (CW617N)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn40Pb2 (CW617N)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Reducing Oui
Excentrique Non
Système orienté Oui
Raccordement 1 Filetage femelle gaz cylindrique (BSPP)
Raccordement 2 Filetage mâle gaz cylindrique (BSPP)
Main colour fitting Laiton
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Non
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
VdS quality mark Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non
