group: G1210
Le VSH Super G1210 est un coude 90°; avec deux extrémités à compression. Il s'agit d'un raccord spécial Gaz, conçu uniquement pour la Belgique. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.
gaz naturel
hydrogène (H2)
installations de bâtiments
industrie
ARGB-KVBG
GASTEC
Gastec-H2-ready
code article | taille | poids | dimensions | emballage | GTIN |
---|---|---|---|---|---|
0879406 | 12 | 0,08 kg | 50x25x25 mm | sac (10 pc) | 08711985148084 |
0879417 | 15 | 0,11 kg | 56x28x28 mm | sac (10 pc) | 08711985148107 |
0876667 | 18 | 0,16 kg | 51x32x32 mm | sac (25 pc) | 08711985147209 |
0879428 | 22 | 0,22 kg | 71x38x38 mm | sac (10 pc) | 08711985148121 |
0879439 | 28 | 0,34 kg | 80x46x46 mm | sac (5 pc) | 08711985148145 |
code article | taille | d1 | dN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 | slw0 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
0879406 | 12 | 12,0 | DN10 | 37 | 10 | 21 | 12,0 | DN10 | 37 | 10 | 21 | 14 |
0879417 | 15 | 15,0 | DN12 | 42 | 11 | 24 | 15,0 | DN12 | 42 | 11 | 24 | 17 |
0876667 | 18 | 18,0 | DN15 | 38 | 13 | 27 | 18,0 | DN15 | 38 | 13 | 27 | 22 |
0879428 | 22 | 22,0 | DN20 | 53 | 15 | 32 | 22,0 | DN20 | 53 | 15 | 32 | 24 |
0879439 | 28 | 28,0 | DN25 | 60 | 18 | 39 | 28,0 | DN25 | 60 | 18 | 39 | 30 |
couleur | Laiton |
---|---|
matériaux | brass (CW617N) |
finitions | aucune |
fabricant | Aalberts integrated piping systems B.V. (VSH) |
forme | Coude (90º) |
type de connexion | compression |
etanchéité | laiton |
groupe de produit | raccords |
---|---|
classe ETIM | EC003024 Raccord avec 2 connexions |
code intrastat | 74122000 |
marque | VSH |
serie | Super Gaz Belgique |
type de produit | G1210 |
SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD VSH Super Brass Environmental Product Declaration |
télécharger | |

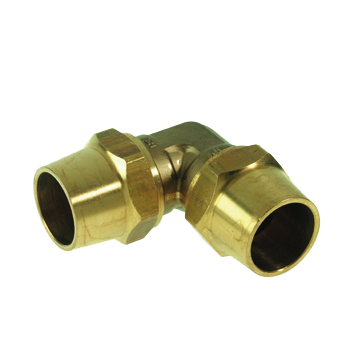

G1210 image |
png | télécharger |
MSDS_VSH_Super lien vers la fiche |
télécharger | |
VSH Super Gas 12-28mm ARGB-KVBG certificats |
télécharger | |
VSH Super Gas GASTEC QA 10-54mm certificats |
télécharger | |
VSH Super Gas instructions document d'installation et de maintenance |
télécharger | |
VSH Super Gastec H2 certificats |
télécharger | |
VSH_Super_Knel_instructie_NL document d'installation et de maintenance |
télécharger | |

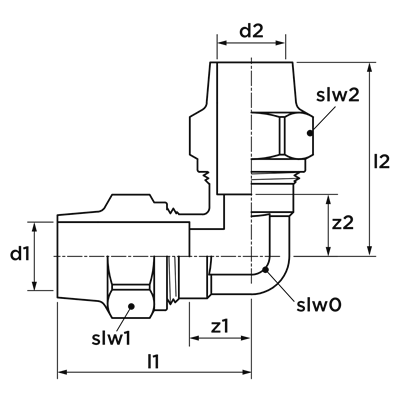

Diagram diagramme |
png | télécharger |
étiqueter | valeur |
---|---|
classe ETIM | EC003024 Raccord avec 2 connexions |
Matériau connexion 1 | Laiton |
Qualité matériau connexion 1 | CuZn40Pb2 (CW617N) |
Surface de protection de connexion 1 | Non-traité |
Taitement de surface connexion 1 | Non-traité |
Matériau connexion 2 | Laiton |
Qualité matériau connexion 2 | CuZn40Pb2 (CW617N) |
Surface de protection de connexion 2 | Non-traité |
traitement de surface connection 2 | Non-traité |
Forme | Courbe |
Exécution | Unique |
Angle du coude | 90° |
Reducing | Non |
Excentrique | Non |
Système orienté | Oui |
Raccordement 1 | Bague de serrage |
Raccordement 2 | Bague de serrage |
Main colour fitting | Laiton |
Matériau d'étanchéité | Laiton |
Avec arrêt cam / -Rand | Oui |
Haute résistance à la traction | Oui |
Medium temperature (continuous) | -20°C - 60°C |
Medium temperature (continuous) (imperial) | -4°F - 140°F |
avec emballage | Non |
Limité | Non |
With connection indicator | Non |
Avec dégazeur | Non |
Etiquette FM | Non |
Etiquette LPCB | Non |
Etiquette ULC | Non |
Etiquette UL | Non |
VdS quality mark | Non |
DVGW quality mark for gas | Non |
DVGW quality mark for water | Non |
Certified according to NF 545 | Non |
KIWA certified | Non |
KOMO certified | Non |
