G1212
Le VSH Super G1212 est un adaptateur à 90°; avec une extrémité à compression et une extrémité filetée. Il s'agit d'un raccord spécial Gaz, conçu uniquement pour la Belgique. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0879001 | 12xR3/8" | 0,06 kg | 47x25x25 mm | sac (25 pc) | 08711985147643 |
| 0879111 | 18xR3/4" | 0,14 kg | 54x45x29 mm | sac (25 pc) | 08711985333824 |
| 0879516 | 15xR1/2" | 0,1 kg | 54x28x28 mm | sac (10 pc) | 08711985148169 |
| 0876678 | 18xR1/2" | 0,12 kg | 57x32x32 mm | sac (25 pc) | 08711985147223 |
| 0879527 | 22xR3/4" | 0,17 kg | 66x38x38 mm | sac (10 pc) | 08711985148183 |
| 0879285 | 28xR1" | 0,27 kg | 79x46x46 mm | sac (5 pc) | 08711985145700 |

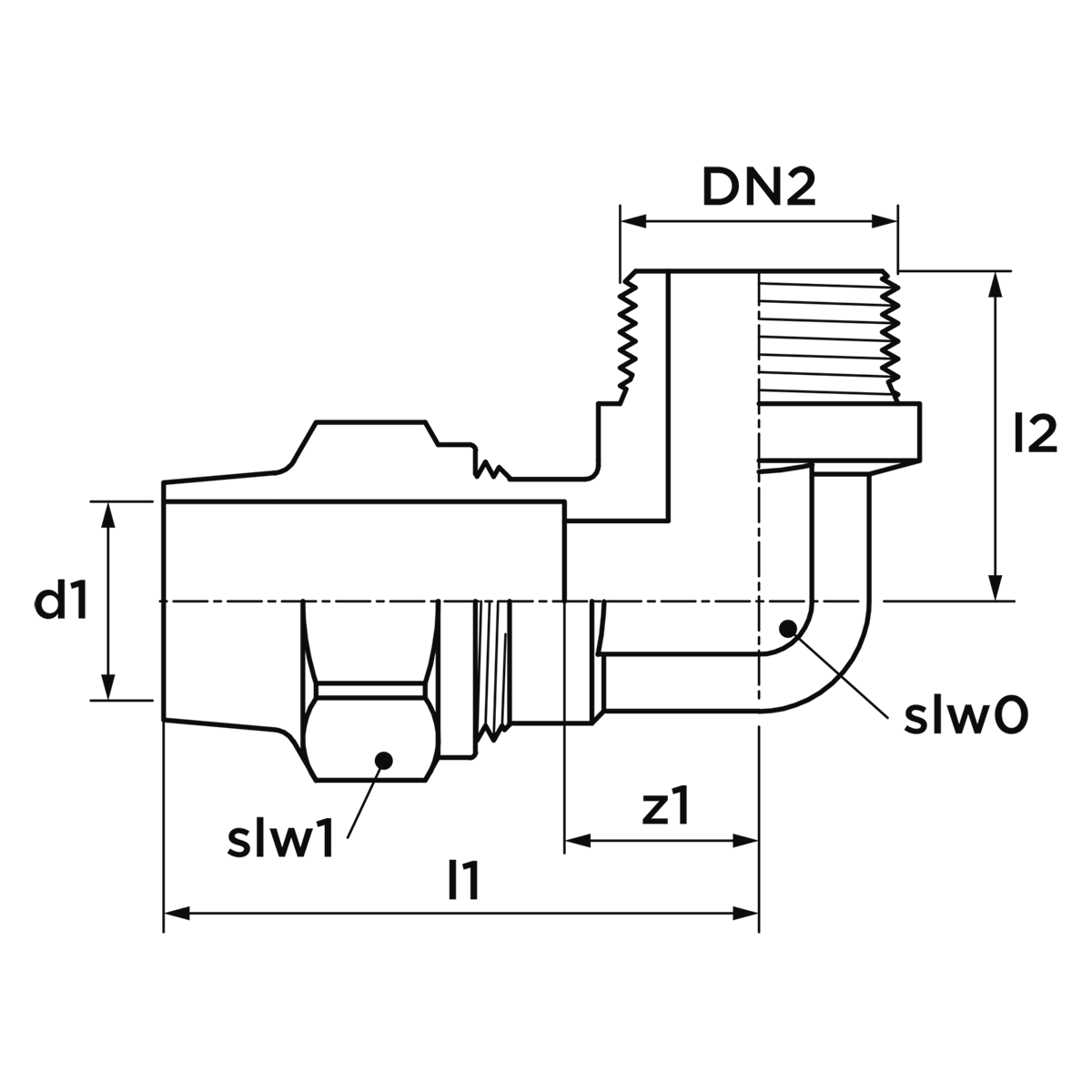

| code article | taille | d1 | dN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | slw0 |
|---|---|---|---|---|---|---|---|---|---|---|
| 0879001 | 12xR3/8" | 12,0 | DN10 | 38 | 11 | 21 | 17,2 | 3/8" (DN10) | 27 | 14 |
| 0879111 | 18xR3/4" | 18,0 | DN15 | 49 | 14 | 27 | 26,9 | 3/4" (DN20) | 37 | 24 |
| 0879516 | 15xR1/2" | 15,0 | DN12 | 42 | 11 | 24 | 21,3 | 1/2" (DN15) | 35 | 18 |
| 0876678 | 18xR1/2" | 18,0 | DN15 | 45 | 11 | 27 | 21,3 | 1/2" (DN15) | 36 | 18 |
| 0879527 | 22xR3/4" | 22,0 | DN20 | 52 | 14 | 32 | 26,9 | 3/4" (DN20) | 42 | 24 |
| 0879285 | 28xR1" | 28,0 | DN25 | 63 | 21 | 39 | 33,7 | 1" (DN25) | 48 | 30 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW617N) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Coude (90º) |
| type de connexion | compression, R - FPT - filetage mâle conique |
| etanchéité | laiton |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Super Gaz Belgique |
| type de produit | G1212 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD-VSH-Super-Brass Environmental Product Declaration |
télécharger | |
 G1212 image |
png | télécharger |
MSDS_VSH_Super lien vers la fiche |
télécharger | |
VSH Super Gas 12-28mm ARGB-KVBG certificats |
télécharger | |
VSH Super Gas GASTEC QA 10-54mm certificats |
télécharger | |
VSH Super Gas instructions document d'installation et de maintenance |
télécharger | |
VSH Super Gastec H2 certificats |
télécharger | |
VSH_Super_Knel_instructie_NL document d'installation et de maintenance |
télécharger | |

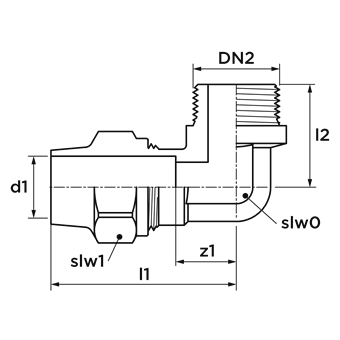

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Bague de serrage |
| Raccordement 2 | Filetage mâle conique gaz (BSPT) |
| Main colour fitting | Laiton |
| Matériau d'étanchéité | Laiton |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 60°C |
| Medium temperature (continuous) (imperial) | -4°F - 140°F |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| KOMO certified | Non |
