VSH Multicon S Gaz adaptateur (à glissement x compression)

VSH Multicon S Gaz adaptateur (à glissement x compression)

G3224

Le VSH Multicon S Gaz G3224 est un adaptateur à compression avec une extrémité à glissement une extrémité à compression, applicable pour le gaz. Avec VSH Multicon S, les systèmes de tuyauterie intégrés Aalberts offrent un système de tuyauterie en plastique complet pour l'installation d'installations de chauffage central, de gaz, d'eau potable, de refroidissement et d'air comprimé sans huile. VSH Multicon S propose une gamme complète de raccords, de tuyaux en plastique, de vannes et d'outils.

  • Pertes de charges et bruits modérés
  • Installation rapide et sécurisée
  • Inspection visuelle claire (fuite avant sertissage)
  • Raccords à compression mince en laiton résistant à la dézincification
  • Fourni avec toutes les homologations applicables

applications

gaz naturel

segments

installations de bâtiments

certificats

GASTEC
code article taille poids dimensions emballage GTIN
0796521 16x15 0,07 kg 49x28x28 mm sac (10 pc) 08711985082296
0796532 22x20 0,12 kg 55x37x37 mm sac (10 pc) 08711985082319
0796543 26x22 0,13 kg 61x37x37 mm sac (10 pc) 08711985082333
code article taille d1 l1 z1 dN1 d2 l2 z2 DN2 D1
0796521 16x15 16 (DN12) 20 8 DN12 15 (DN12) 29 7 DN12
0796532 22x20 20 (DN15) 23 7 DN15 22 (DN20) 32 8 DN20 21
0796543 26x22 26 (DN20) 31 10 DN20 22 (DN20) 30 7 DN20 21

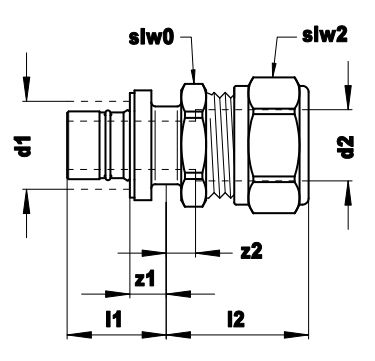

voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass
finitions aucune
fabricant 8711985000009
forme droit, Réduction
type de connexion glisser, compression
etanchéité NBR (nitrile)
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Pays-Bas
marque VSH
serie Multicon S Gaz
type de produit G3224
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon coulissant
Raccordement 2 Bague de serrage
Matériau d'étanchéité NBR (caoutchouc acrylonitrile butadiène nitrile)
#EC003024_EF016081 Laiton
Haute résistance à la traction Oui
Pression de service maximum à 20 °C 0,5bar
Pression de service maximum à 20 °C (imperial) 7,25psi
Avec arrêt cam / -Rand Non
Limité Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
#EC003024_EFDE0010 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Non
#EC003024_EFNL0001 Non
#EC003024_EFNL0002 Oui
#EC003024_EFNL0003 Non

accessoires

code article description
0725001 BAGUE GLISSANTE 16 MULTICOUCHE/PEX
0727694 BAGUE GLISSANTE 16 PEX DD
0725362 BAGUE GLISS. 16 M.COUCHE/PEX NICKEL
0725010 BAGUE GLISSANTE 20 MULTICOUCHE
0725142 BAGUE GLISSANTE 26 MULTICOUCHE
