G6090G
Le VSH XPress G6090G est un coude à 90° en bronze avec une extrémité à sertir et une extrémité taraudée, applicable au gaz. Le joint torique jaune et le marquage sur le raccord assurent une identification claire du système. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4804646 | 15xRp1/2" | 0,09 kg | 30x45x65 mm | sac (10 pc) | 05022050244567 |
| 4804657 | 15xRp3/4" | 0,18 kg | 34x50x75 mm | sac (10 pc) | 05022050244659 |
| 4804668 | 18xRp1/2" | 0,13 kg | 24x48x68 mm | sac (1 pc) | 05022050244703 |
| 4804679 | 18xRp3/4" | 0,13 kg | 30x55x60 mm | sac (1 pc) | 05022050197085 |
| 4804681 | 22xRp1/2" | 0,14 kg | 32x45x65 mm | sac (5 pc) | 05022050244802 |
| 4804690 | 22xRp3/4" | 0,16 kg | 30x48x65 mm | sac (1 pc) | 05022050059628 |
| 4804701 | 22xRp1" | 0,17 kg | 40x50x70 mm | sac (5 pc) | 05022050244758 |
| 4804712 | 28xRp1" | 0,22 kg | 40x52x75 mm | sac (5 pc) | 05022050244901 |
| 4804723 | 35xRp1 1/4" | 0,35 kg | 45x63x80 mm | sac (1 pc) | 05022050060280 |
| 4804734 | 42xRp1 1/2" | 0,49 kg | 50x75x90 mm | sac (1 pc) | 05022050033338 |
| 4804745 | 54xRp2" | 0,76 kg | 60x90x105 mm | sac (1 pc) | 05022050033499 |

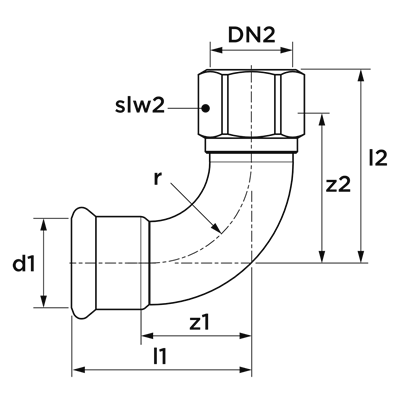

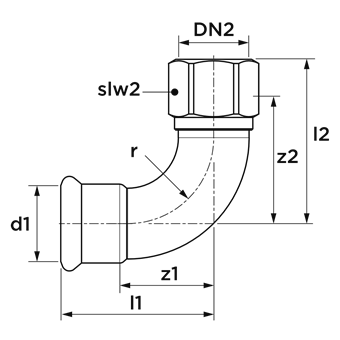

| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 | gamme d'arc | angle de proue |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4804646 | 15xRp1/2" | 15,0 | DN12 | 55 | 35 | 21,3 | 1/2" (DN15) | 26 | 12 | 22 | 18 | 90 |
| 4804657 | 15xRp3/4" | 15,0 | DN12 | 63 | 43 | 26,9 | 3/4" (DN20) | 29 | 12 | 30 | 18 | 90 |
| 4804668 | 18xRp1/2" | 18,0 | DN15 | 55 | 35 | 21,3 | 1/2" (DN15) | 25 | 9 | 22 | 22 | 90 |
| 4804679 | 18xRp3/4" | 18,0 | DN15 | 61 | 41 | 26,9 | 3/4" (DN20) | 29 | 11 | 30 | 22 | 90 |
| 4804681 | 22xRp1/2" | 22,0 | DN20 | 56 | 35 | 21,3 | 1/2" (DN15) | 25 | 14 | 22 | 26 | 90 |
| 4804690 | 22xRp3/4" | 22,0 | DN20 | 62 | 41 | 26,9 | 3/4" (DN20) | 29 | 13 | 30 | 26 | 90 |
| 4804701 | 22xRp1" | 22,0 | DN20 | 66 | 45 | 33,7 | 1" (DN25) | 38 | 21 | 37 | 26 | 90 |
| 4804712 | 28xRp1" | 28,0 | DN25 | 73 | 50 | 33,7 | 1" (DN25) | 37 | 18 | 37 | 34 | 90 |
| 4804723 | 35xRp1 1/4" | 35,0 | DN32 | 83 | 57 | 42,4 | 1 1/4" (DN32) | 43 | 19 | 46 | 42 | 90 |
| 4804734 | 42xRp1 1/2" | 42,0 | DN40 | 88 | 60 | 48,3 | 1 1/2" (DN40) | 46 | 27 | 48 | 50 | 90 |
| 4804745 | 54xRp2" | 54,0 | DN50 | 104 | 72 | 60,3 | 2" (DN50) | 55 | 33 | 65 | 65 | 90 |
| couleur | cuivre |
|---|---|
| matériaux | bronze (EN CC499K) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Courbe, Réduction (90º) |
| type de connexion | press (M), Rp - filetage femmeles |
| etanchéité | NBR (nitrile) |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress Cuivre Gaz |
| type de produit | G6090G |
| code unspsc | 40172812 |
| SCIP | 966cd6bc-74ae-47a8-951b-016935a13ff8 |
 G6090G image |
png | télécharger |
MSDS_VSH_XPress_Copper lien vers la fiche |
télécharger | |
VSH XPress Copper Gas Gastec H2 certificats |
télécharger | |
XPress Copper BSI certificats |
télécharger | |
XPress Copper DVGW Gas certificats |
télécharger | |
XPress Copper KIWA GASTEC certificats |
télécharger | |
XPress Koper Gas ARGB-KVBG certificats |
télécharger | |
XPress_Copper_Water_OVGW certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Bronze |
| Qualité matériau connexion 1 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Bronze |
| Qualité matériau connexion 2 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Matériau d'étanchéité | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Oui |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Oui |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
