G6130G
Le VSH XPress G6130G est un té taraudé en équerre en bronze avec 2 extrémités à sertir et une extrémité taraudée, applicable au gaz. Le joint torique jaune et le marquage clair sur le raccord assurent une identification claire du système. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4804833 | 15xRp1/2"x15 | 0,13 kg | 25x45x98 mm | sac (5 pc) | 05022050268280 |
| 4804844 | 18xRp1/2"x18 | 0,14 kg | 25x70x75 mm | sac (1 pc) | 05022050225276 |
| 4804855 | 22xRp1/2"x22 | 0,18 kg | 30x70x75 mm | sac (5 pc) | 05022050268921 |
| 4804866 | 22xRp3/4"x22 | 0,2 kg | 35x45x90 mm | sac (5 pc) | 05022050261397 |
| 4804877 | 28xRp1/2"x28 | 0,23 kg | 35x68x85 mm | sac (5 pc) | 05022050269607 |
| 4804888 | 28xRp3/4"x28 | 0,3 kg | 40x80x90 mm | sac (1 pc) | 05022050266705 |
| 4804899 | 35xRp1/2"x35 | 0,3 kg | 45x85x100 mm | sac (1 pc) | 05022050269751 |
| 4804901 | 35xRp1"x35 | 0,31 kg | 53x53x73 mm | sac (1 pc) | 05022050195166 |
| 4804910 | 42xRp1/2"x42 | 0,38 kg | 55x90x110 mm | sac (1 pc) | 05022050267849 |
| 4804932 | 54xRp1/2"x54 | 0,6 kg | 65x110x130 mm | sac (1 pc) | 05022050269980 |

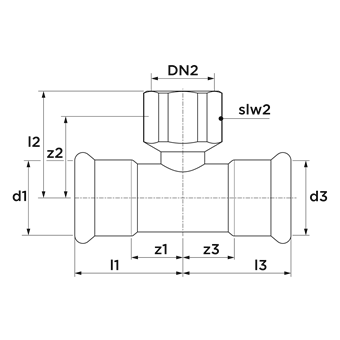

| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4804833 | 15xRp1/2"x15 | 15,0 | DN12 | 32 | 12 | 21,3 | 1/2" (DN15) | 59 | 48 | 22 | 15,0 | DN12 | 32 | 12 |
| 4804844 | 18xRp1/2"x18 | 18,0 | DN15 | 42 | 22 | 21,3 | 1/2" (DN15) | 24 | 8 | 22 | 18,0 | DN15 | 42 | 22 |
| 4804855 | 22xRp1/2"x22 | 22,0 | DN20 | 34 | 13 | 21,3 | 1/2" (DN15) | 65 | 50 | 22 | 22,0 | DN20 | 34 | 13 |
| 4804866 | 22xRp3/4"x22 | 22,0 | DN20 | 37 | 16 | 26,9 | 3/4" (DN20) | 67 | 51 | 30 | 22,0 | DN20 | 37 | 16 |
| 4804877 | 28xRp1/2"x28 | 28,0 | DN25 | 44 | 21 | 21,3 | 1/2" (DN15) | 29 | 14 | 22 | 28,0 | DN25 | 44 | 21 |
| 4804888 | 28xRp3/4"x28 | 28,0 | DN25 | 41 | 18 | 26,9 | 3/4" (DN20) | 34 | 14 | 30 | 28,0 | DN25 | 41 | 18 |
| 4804899 | 35xRp1/2"x35 | 35,0 | DN32 | 50 | 24 | 21,3 | 1/2" (DN15) | 34 | 19 | 22 | 35,0 | DN32 | 50 | 24 |
| 4804901 | 35xRp1"x35 | 35,0 | DN32 | 50 | 24 | 26,9 | 3/4" (DN20) | 34 | 14 | 46 | 35,0 | DN32 | 50 | 24 |
| 4804910 | 42xRp1/2"x42 | 42,0 | DN40 | 57 | 27 | 21,3 | 1/2" (DN15) | 38 | 23 | 48 | 42,0 | DN40 | 57 | 27 |
| 4804932 | 54xRp1/2"x54 | 54,0 | DN50 | 69 | 34 | 21,3 | 1/2" (DN15) | 44 | 29 | 65 | 54,0 | DN50 | 69 | 34 |
| couleur | cuivre |
|---|---|
| matériaux | bronze (EN CC499K) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | T-piece, Réduction (90º) |
| type de connexion | press (M), Rp - filetage femmeles |
| etanchéité | NBR (nitrile) |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress Cuivre Gaz |
| type de produit | G6130G |
| code unspsc | 40174612 |
| SCIP | 966cd6bc-74ae-47a8-951b-016935a13ff8 |

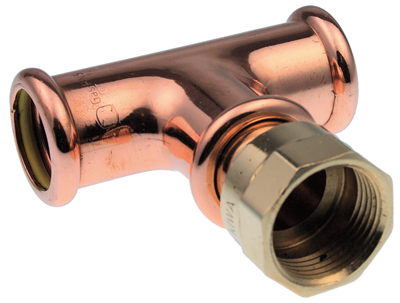

 G6130G image |
png | télécharger |
MSDS_VSH_XPress_Copper lien vers la fiche |
télécharger | |
VSH XPress Copper Gas Gastec H2 certificats |
télécharger | |
XPress Copper BSI certificats |
télécharger | |
XPress Copper DVGW Gas certificats |
télécharger | |
XPress Copper KIWA GASTEC certificats |
télécharger | |
XPress Koper Gas ARGB-KVBG certificats |
télécharger | |
XPress_Copper_Water_OVGW certificats |
télécharger | |

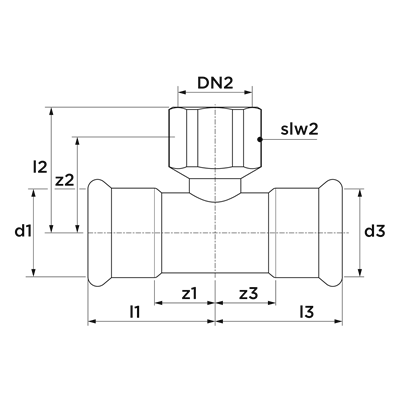

 Diagram diagramme |
png | télécharger |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | Bronze |
| Qualité matériau connexion 1 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Bronze |
| Qualité matériau connexion 2 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Raccord de connection 3 | Bronze |
| Matériau connexion 3 | CuSn5Zn5Pb2 |
| protection de surface terminale 3 | Non-traité |
| Traitement de surface connection 3 | Non-traité |
| Exécution | Pièce en T |
| Angle | 90° |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| connexion 3 | Manchon à sertir |
| Contour code connection 3 | M |
| Matériau d'étanchéité | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| avec emballage | Non |
| Avec dégazeur | Non |
| Avec isolation thermique | Non |
| Avec arrêt cam / -Rand | Oui |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Oui |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
| Gastec QA mark | Oui |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
