group: G6270G
Le VSH XPress G6270G est un adaptateur droit en bronze avec une extrémité à sertir et une extrémité taraudée, applicable au gaz. Le joint torique jaune et le marquage clair sur le raccord assurent une identification claire du système. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.
gaz naturel
hydrogène (H2)
installations de bâtiments
industrie
ARGB-KVBG
Kitemark
DVGW Gas
GASTEC
Gastec-H2-ready
ÖVGW Gas
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4803568 | 15xRp1/2" | 0,05 kg | 25x25x38 mm | sac (5 pc) | 05022050046093 |
| 4803579 | 15xRp3/4" | 0,07 kg | 30x30x40 mm | sac (5 pc) | 05022050046635 |
| 4803581 | 18xRp1/2" | 0,06 kg | 25x25x38 mm | sac (5 pc) | 05022050207562 |
| 4803590 | 18xRp3/4" | 0,07 kg | 30x30x40 mm | sac (5 pc) | 05022050207647 |
| 4803601 | 22xRp1/2" | 0,09 kg | 30x30x38 mm | sac (5 pc) | 05022050047045 |
| 4803612 | 22xRp3/4" | 0,07 kg | 31x32x40 mm | sac (5 pc) | 05022050047465 |
| 4803623 | 28xRp1" | 0,1 kg | 35x35x45 mm | sac (5 pc) | 05022050047878 |
| 4803634 | 35xRp1 1/4" | 0,17 kg | 45x45x50 mm | sac (1 pc) | 05022050048066 |
| 4803645 | 42xRp1 1/2" | 0,21 kg | 53x53x53 mm | sac (1 pc) | 05022050048653 |
| 4803656 | 54xRp2" | 0,34 kg | 65x65x65 mm | sac (1 pc) | 05022050048868 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 4803568 | 15xRp1/2" | 15,0 | DN12 | 19 | 2 | 21,3 | 1/2" (DN15) | 18 | 8 | 25 |
| 4803579 | 15xRp3/4" | 15,0 | DN12 | 17 | 1 | 26,9 | 3/4" (DN20) | 19 | 8 | 30 |
| 4803581 | 18xRp1/2" | 18,0 | DN15 | 19 | 1 | 21,3 | 1/2" (DN15) | 18 | 8 | 25 |
| 4803590 | 18xRp3/4" | 18,0 | DN15 | 20 | 2 | 26,9 | 3/4" (DN20) | 19 | 9 | 30 |
| 4803601 | 22xRp1/2" | 22,0 | DN20 | 19 | 1 | 21,3 | 1/2" (DN15) | 17 | 7 | 30 |
| 4803612 | 22xRp3/4" | 22,0 | DN20 | 20 | 1 | 26,9 | 3/4" (DN20) | 19 | 9 | 30 |
| 4803623 | 28xRp1" | 28,0 | DN25 | 23 | 1 | 33,7 | 1" (DN25) | 22 | 10 | 37 |
| 4803634 | 35xRp1 1/4" | 35,0 | DN32 | 25 | 1 | 42,4 | 1 1/4" (DN32) | 25 | 11 | 46 |
| 4803645 | 42xRp1 1/2" | 42,0 | DN40 | 27 | 1 | 48,3 | 1 1/2" (DN40) | 25 | 11 | 48 |
| 4803656 | 54xRp2" | 54,0 | DN50 | 32 | 1 | 60,3 | 2" (DN50) | 25 | 11 | 48 |
| couleur | cuivre |
|---|---|
| matériaux | bronze (EN CC499K) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit, Réduction |
| type de connexion | press (M), Rp - filetage femmeles |
| etanchéité | NBR (nitrile) |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress Cuivre Gaz |
| type de produit | G6270G |
| code unspsc | 40172521 |
| SCIP | 966cd6bc-74ae-47a8-951b-016935a13ff8 |

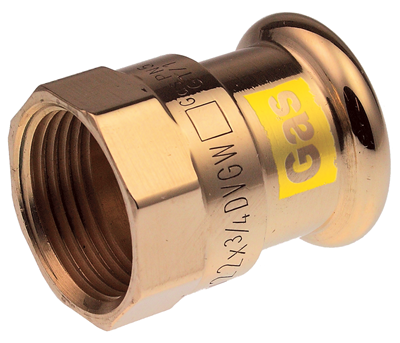

 G6270G image |
png | télécharger |
MSDS_VSH_XPress_Copper lien vers la fiche |
télécharger | |
VSH XPress Copper Gas Gastec H2 certificats |
télécharger | |
VSH XPress Koper Gas ARGB-KVBG certificats |
télécharger | |
XPress Copper BSI certificats |
télécharger | |
XPress Copper DVGW Gas certificats |
télécharger | |
XPress Copper KIWA GASTEC certificats |
télécharger | |

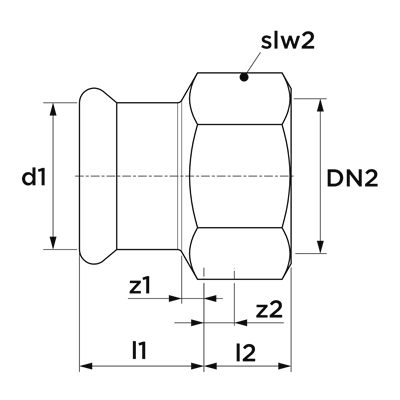

 Diagram diagramme |
png | télécharger |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Bronze |
| Qualité matériau connexion 1 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Bronze |
| Qualité matériau connexion 2 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Droit |
| Exécution | Unique |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Main colour fitting | Cuivre |
| Matériau d'étanchéité | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Oui |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Oui |
| KOMO certified | Non |
| Gastec QA - AR 214 (H2) | Oui |
| Type approval according to BBR/EKS | Non |
