VSH XPress Cuivre Gaz applique 90° (à sertir x taraudé)

G6471G

Le VSH XPress G6471G est une applique murale à 90° en bronze avec une extrémité à sertir et une extrémité taraudée, applicable au gaz. Le joint torique jaune et le marquage sur le raccord assurent une identification claire du système. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.

installation plus sûre en raison de l'absence de flammes nues ou de chaleur requise

butée d'insertion: arrêt de tube pour l'extrémité du tuyau

fourni avec toutes les homologations applicables

identification claire lors du montage du matériau et de la dimension

assortiment

code article	taille	poids	dimensions	emballage	GTIN
4804954	15xRp1/2"	0,16 kg	20x40x45 mm	sac (1 pc)	05022050033659
4804965	18xRp1/2"	0,16 kg	30x44x72 mm	sac (1 pc)	05022050199461
4804976	22xRp3/4"	0,32 kg	30x48x65 mm	sac (1 pc)	05022050033819

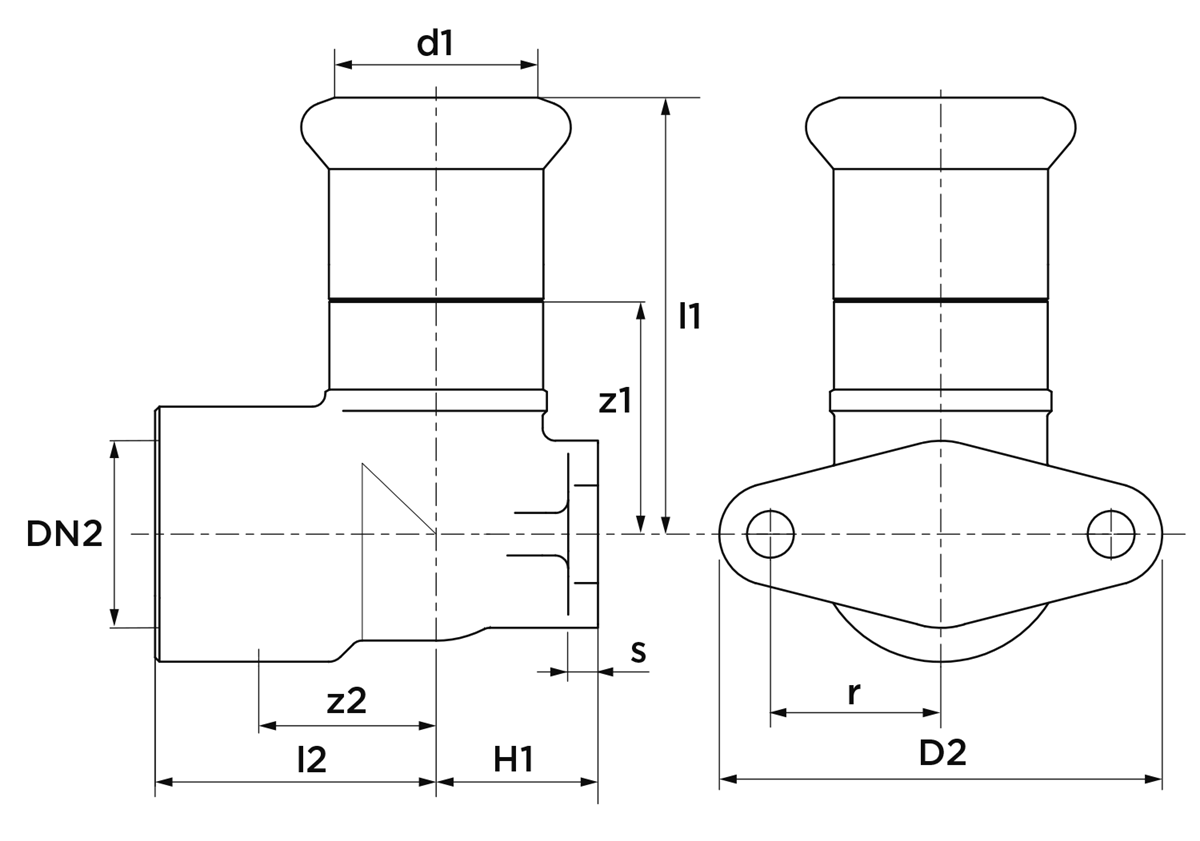

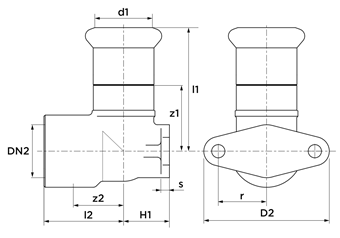

dimensions

code article	taille	d1	dN1	l1	z1	d2	DN2	l2	z2	gamme d'arc	angle de proue
4804954	15xRp1/2"	15,0	DN12	51	31	21,3	1/2" (DN15)	22	11	20	180
4804965	18xRp1/2"	18,0	DN15	51	31	21,3	1/2" (DN15)	22	10	20	180
4804976	22xRp3/4"	22,0	DN20	61	40	26,9	3/4" (DN20)	31	15	20	180

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	cuivre
matériaux	bronze, brass (EN CC499K)
finitions	aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	Wall plate (180º)
type de connexion	press (M), Rp - filetage femmeles
etanchéité	NBR (nitrile)

général

groupe de produit	raccords
classe ETIM	EC003099 Wall plate
code intrastat	74122000
marque	VSH
serie	XPress Cuivre Gaz
type de produit	G6471G
SCIP	966cd6bc-74ae-47a8-951b-016935a13ff8

téléchargements

G6471G image	png	télécharger
MSDS_VSH_XPress_Copper lien vers la fiche	pdf	télécharger
VSH XPress Copper Gas Gastec H2 certificats	pdf	télécharger
XPress Copper BSI certificats	pdf	télécharger
XPress Copper DVGW Gas certificats	pdf	télécharger
XPress Copper KIWA GASTEC certificats	pdf	télécharger
XPress Koper Gas ARGB-KVBG certificats	pdf	télécharger
XPress_Copper_Water_OVGW certificats	pdf	télécharger
Diagram diagramme	png	télécharger
VSH XPress installation instructions document d'installation et de maintenance	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC003099 Wall plate
Qualité de matière	Bronze (Rg 5)
Traitement de la surface	Non-traité
Forme	Coudé
Système orienté	Oui
Raccordement	Manchon à sertir
Medium temperature (continuous)	-20°C - 70°C
Medium temperature (continuous) (imperial)	-4°F - 158°F
code de contour	M
With connection indicator	Non
With protective cap	Non
DVGW quality mark for gas	Oui
DVGW quality mark for water	Non
KIWA certified	Non
Gastec QA mark	Oui
KOMO certified	Non
