G7001A
Le VSH XPress G7001A est une courbe à 90° en cuivre avec une extrémité mâle et une extrémité femelle à sertir, applicable au gaz. Le joint torique jaune et le marquage sur le raccord assurent une identification claire du système. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4803766 | 15xØ15 | 0,05 kg | 20x45x60 mm | sac (5 pc) | 05022050055415 |
| 4803777 | 18xØ18 | 0,06 kg | 25x53x65 mm | sac (5 pc) | 05022050137166 |
| 4803788 | 22xØ22 | 0,08 kg | 30x65x80 mm | sac (5 pc) | 05022050055675 |
| 4803799 | 28xØ28 | 0,12 kg | 35x80x85 mm | sac (5 pc) | 05022050056252 |
| 4803801 | 35xØ35 | 0,21 kg | 40x100x110 mm | sac (1 pc) | 05022050056528 |
| 4803810 | 42xØ42 | 0,3 kg | 50x100x115 mm | sac (1 pc) | 05022050056726 |
| 4803821 | 54xØ54 | 0,45 kg | 60x130x160 mm | sac (1 pc) | 05022050056948 |

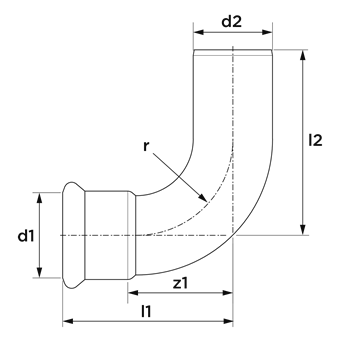

| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | gamme d'arc | angle de proue |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4803766 | 15xØ15 | 15,0 | DN12 | 36 | 16 | 15,0 | DN12 | 50 | 30 | 18 | 90 |
| 4803777 | 18xØ18 | 18,0 | DN15 | 42 | 22 | 18,0 | DN15 | 53 | 33 | 22 | 90 |
| 4803788 | 22xØ22 | 22,0 | DN20 | 47 | 27 | 22,0 | DN20 | 58 | 38 | 26 | 90 |
| 4803799 | 28xØ28 | 28,0 | DN25 | 58 | 34 | 28,0 | DN25 | 64 | 40 | 34 | 90 |
| 4803801 | 35xØ35 | 35,0 | DN32 | 69 | 44 | 35,0 | DN32 | 82 | 57 | 42 | 90 |
| 4803810 | 42xØ42 | 42,0 | DN40 | 81 | 52 | 42,0 | DN40 | 101 | 72 | 50 | 90 |
| 4803821 | 54xØ54 | 54,0 | DN50 | 100 | 66 | 54,0 | DN50 | 120 | 86 | 65 | 90 |
| couleur | cuivre |
|---|---|
| matériaux | cuivre (CW024A (UNS C12200)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Courbe (90º) |
| type de connexion | press (M), bout du tube |
| etanchéité | NBR (nitrile) |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress Cuivre Gaz |
| type de produit | G7001A |
| code unspsc | 40172103 |
 G7001A image |
png | télécharger |
VSH XPress Copper Gas Gastec H2 certificats |
télécharger | |
XPress Copper BSI certificats |
télécharger | |
XPress Copper DVGW Gas certificats |
télécharger | |
XPress Copper KIWA GASTEC certificats |
télécharger | |
XPress Koper Gas ARGB-KVBG certificats |
télécharger | |
XPress_Copper_Water_OVGW certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Cuivre |
| Qualité matériau connexion 1 | Cu-DHP (CW024A) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Cuivre |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | coin conique |
| Matériau d'étanchéité | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Oui |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Oui |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
