G7002A
Le VSH XPress G7002A est une courbe à 90° en cuivre avec 2 extrémités à sertir, applicable au gaz. Le joint torique jaune et le marquage sur le raccord assurent une identification claire du système. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4803832 | 15 | 0,05 kg | 23x50x50 mm | sac (5 pc) | 05022050054159 |
| 4803843 | 18 | 0,06 kg | 25x55x55 mm | sac (5 pc) | 05022050136817 |
| 4803854 | 22 | 0,08 kg | 32x63x63 mm | sac (5 pc) | 05022050054340 |
| 4803865 | 28 | 0,12 kg | 36x75x75 mm | sac (5 pc) | 05022050054579 |
| 4803876 | 35 | 0,2 kg | 45x90x90 mm | sac (1 pc) | 05022050054715 |
| 4803887 | 42 | 0,28 kg | 50x110x110 mm | sac (1 pc) | 05022050054876 |
| 4803898 | 54 | 0,41 kg | 60x140x140 mm | sac (1 pc) | 05022050055095 |

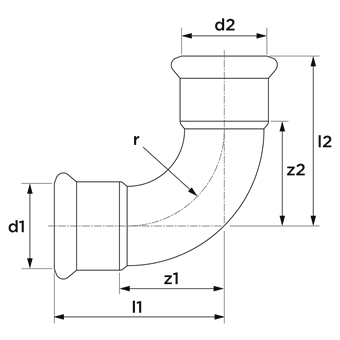

| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | gamme d'arc | angle de proue |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4803832 | 15 | 15,0 | DN12 | 38 | 17 | 15,0 | DN12 | 38 | 17 | 17 | 90 |
| 4803843 | 18 | 18,0 | DN15 | 42 | 22 | 18,0 | DN15 | 42 | 22 | 22 | 90 |
| 4803854 | 22 | 22,0 | DN20 | 47 | 26 | 22,0 | DN20 | 47 | 26 | 26 | 90 |
| 4803865 | 28 | 28,0 | DN25 | 56 | 34 | 28,0 | DN25 | 56 | 34 | 34 | 90 |
| 4803876 | 35 | 35,0 | DN32 | 68 | 42 | 35,0 | DN32 | 68 | 42 | 42 | 90 |
| 4803887 | 42 | 42,0 | DN40 | 80 | 50 | 42,0 | DN40 | 80 | 50 | 50 | 90 |
| 4803898 | 54 | 54,0 | DN50 | 100 | 65 | 54,0 | DN50 | 100 | 65 | 65 | 90 |
| couleur | cuivre |
|---|---|
| matériaux | cuivre (CW024A (UNS C12200)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Courbe (90º) |
| type de connexion | press (M) |
| etanchéité | NBR (nitrile) |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress Cuivre Gaz |
| type de produit | G7002A |
| code unspsc | 40172103 |
 G7002A image |
png | télécharger |
VSH XPress Copper Gas Gastec H2 certificats |
télécharger | |
XPress Copper BSI certificats |
télécharger | |
XPress Copper DVGW Gas certificats |
télécharger | |
XPress Copper KIWA GASTEC certificats |
télécharger | |
XPress Koper Gas ARGB-KVBG certificats |
télécharger | |
XPress_Copper_Water_OVGW certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Cuivre |
| Qualité matériau connexion 1 | Cu-DHP (CW024A) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Cuivre |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | M |
| Matériau d'étanchéité | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Oui |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Oui |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
