VSH XPress Cuivre Gaz bouchon (1 x à sertir)

VSH XPress Cuivre Gaz bouchon (1 x à sertir)

G7301

Le VSH XPress G7301 est un bouchon en cuivre avec une extrémité femelle à sertir, applicable au gaz. Le joint torique jaune et le marquage sur le raccord assurent une identification claire du système. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.

  • installation plus sûre en raison de l'absence de flammes nues ou de chaleur requise
  • butée d'insertion: arrêt de tube pour l'extrémité du tuyau
  • fourni avec toutes les homologations applicables
  • identification claire lors du montage du matériau et de la dimension

applications

gaz naturel

segments

installations de bâtiments industrie

certificats

ARGB-KVBG BSI DVGW Gas GASTEC ÖVGW Gas
code article taille poids dimensions emballage GTIN
4804571 15 0,02 kg 20x20x23 mm sac (5 pc) 05022050039835
4804580 18 0,03 kg 23x25x25 mm sac (5 pc) 05022050207326
4804591 22 0,04 kg 25x30x30 mm sac (5 pc) 05022050040015
4804602 28 0,05 kg 25x35x35 mm sac (5 pc) 05022050040183
4804613 35 0,08 kg 28x43x43 mm sac (1 pc) 05022050040268
4804624 42 0,11 kg 33x50x50 mm sac (1 pc) 05022050040343
4804635 54 0,15 kg 38x63x63 mm sac (1 pc) 05022050040435

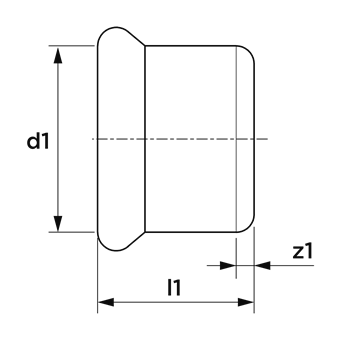

code article taille d1 dN1 l1 z1
4804571 15 15,0 DN12 20 2
4804580 18 18,0 DN15 20 2
4804591 22 22,0 DN20 21 2
4804602 28 28,0 DN25 23 2
4804613 35 35,0 DN32 26 2
4804624 42 42,0 DN40 30 2
4804635 54 54,0 DN50 35 2
voir ci-dessus pour le schéma avec ces dimensions.
couleur cuivre
matériaux cuivre (CW024A (UNS C12200))
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Bouchon
type de connexion press (M)
etanchéité NBR (nitrile)
groupe de produit raccords
classe ETIM EC003023 Fitting with 1 connection
code intrastat 74122000
pays d'origine Hongrie
marque VSH
serie XPress Cuivre Gaz
type de produit G7301
code unspsc 40173512
étiqueter valeur
classe ETIM EC003023 Fitting with 1 connection
Matériau connexion 1 Cuivre
Qualité matériau connexion 1 Cu-DHP (CW024A)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Système orienté Oui
Raccordement 1 Manchon à sertir
code de contour M
Matériau d'étanchéité NBR (caoutchouc acrylonitrile butadiène nitrile)
Longueur utile connexion 1 2mm
Longueur utile connexion 1 (imperial) 0,08"
Medium temperature (continuous) -20°C - 70°C
Medium temperature (continuous) (imperial) -4°F - 158°F
avec emballage Non
Avec dégazeur Non
Limité Non
With connection indicator Non
Etiquette FM Non
Etiquette UL Non
Etiquette ULC Non
Etiquette LPCB Non
DIN-CERTCO certificate Non
VdS quality mark Non
With approval for TÜV Non
DVGW quality mark for gas Oui
DVGW quality mark for water Non
KIWA certified Non
Gastec QA mark Oui
KOMO certified Non
Type approval according to BBR/EKS Non
