VSH Super Gaz RTS union taraudé à papillon (à compression x taraudé)

K1028

Le Robinet à Tournant Sphérique pour le gaz VSH Super K1028 a une extrémité à compression VSH Super et un raccord union taraudé. Il a le marquage CE et est homologué Gastec Qa. Le robinet est actionné par une manette jaune. Il peut être connectée à nos autres systèmes de tuyauterie tels que VSH XPress, VSH SudoPress et VSH MultiPress homologués Gastec Qa.

assortiment

code article	taille	poids	dimensions	emballage	GTIN
0605319	15xRp1/2"	0,2 kg	92x35x51 mm	boîte en carton (1 pc)	08711985050363
0605308	22xRp1/2"	0,3 kg	89x43x51 mm	boîte en carton (1 pc)	08711985054439

dimensions

code article	taille	d1	dN1	l1	z1	slw1	DN2	l2	z2	slw2	slw0	M	Y	V	U
0605319	15xRp1/2"	15,0	DN12	36	14	24	1/2" (DN15)	56	41	24	30	36	15	19	19
0605308	22xRp1/2"	22,0	DN20	39	16	32	1/2" (DN15)	50	35	24	37	36	15	24	19

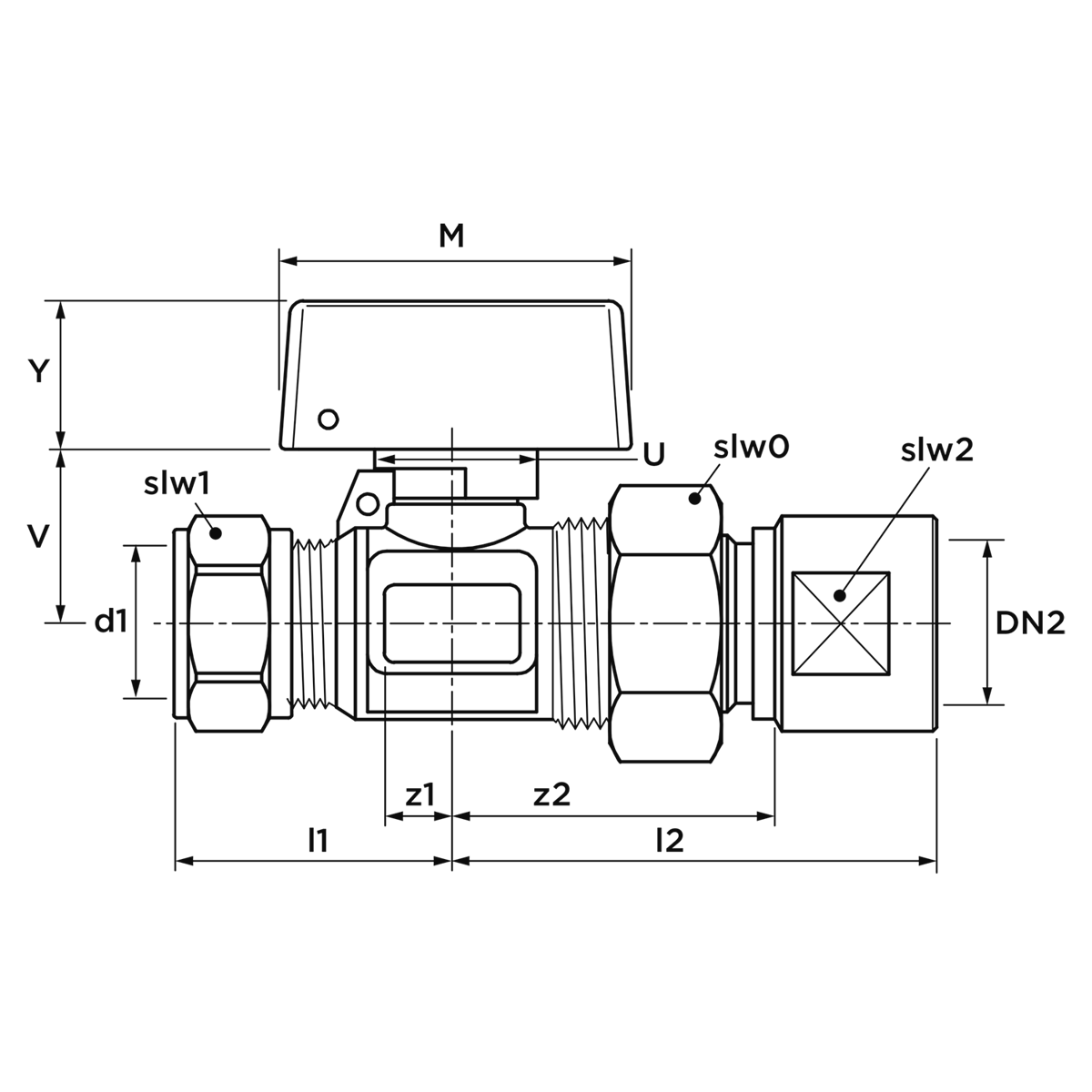

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	Laiton
matériaux	brass (CW617N)
finitions	aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	droit, Réduction
type de connexion	compression, Rp - filetage femmeles
etanchéité	Néoprène

général

groupe de produit	vannes (vannes à bille, vanne gaz)
classe ETIM	EC011015 Gas valve
code intrastat	84814090
marque	VSH
serie	Super
type de produit	K1028
code unspsc	40141607

téléchargements

CE declaration VSH gas ball valves certificats	pdf	télécharger
K1028 image	png	télécharger
VSH gas ball valve Gastec QA certificats	pdf	télécharger
Diagram diagramme	png	télécharger
VSH Gaskogel- en gasaansluitkraan instructiehandleiding manuel	pdf	télécharger
VSH gas ball valves installation instructions document d'installation et de maintenance	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC011015 Gas valve
Housing material	Laiton
Housing material quality	CuZn40Pb2 (CW617N)
Surface protection housing	Non-traité
Raccordement 1	Bague de serrage
Avec raccord connexion 1	Non
diamètre intérieur connection 2	½" (15)
Raccordement 2	Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
Avec raccord connexion 2	Oui
Approved according to EN 331	Oui
Service	Bouton (expired)
Longueur poignée / diamètre volant	36mm
Longueur poignée / diamètre volant (imperial)	1,42"
DVGW quality mark for gas	Non
Gastec QA mark	Oui
