VSH tête de vanne d'arrêt à siège incliné avec joint fibre

VSH tête de vanne d'arrêt à siège incliné avec joint fibre

K2550

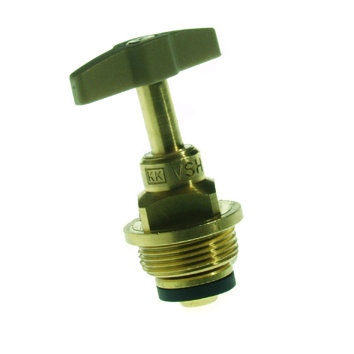

Le VSH K2550 est un ensemble de tête de vanne d'arrêt à siège incliné avec joint en fibre, adapté aux vannes d'arrêt à siège incliné K2505, K2515, K2525, K2590 et K2592. Les vannes d'arrêt à siège VSH peuvent être utilisées dans les installations d'eau (potable) pour fermer les installations. Avec une partie supérieure HT (Haute Température) montée, ceux-ci peuvent également être utilisés pour le chauffage urbain / collectif.

applications

eau potable

segments

installations de bâtiments construction navale industrie
code article taille poids dimensions emballage GTIN
0410113 12 - 3/8" 0,07 kg 60x60x75 mm sac (10 pc) 08711985024500
0410124 15 - 1/2" 0,1 kg 60x60x75 mm sac (10 pc) 08711985024524
0496969 15 - 1/2" HT 0,1 kg 75x75x112 mm sac (10 pc) 08711985073041
0410135 22 - 3/4" 0,16 kg 60x60x79 mm sac (10 pc) 08711985024548
0496971 22 - 3/4" HT 0,16 kg 75x75x120 mm sac (10 pc) 08711985073065
0410146 28 - 1" 0,19 kg 60x60x79 mm sac (5 pc) 08711985024562
0496980 28 - 1" HT 0,19 kg 75x75x132 mm sac (10 pc) 08711985073089
0409046 35 - 1 1/4" 0,49 kg 43x43x61 mm sac (1 pc) 08711985024586
0409057 42 - 1 1/2" 0,63 kg 43x43x66 mm sac (1 pc) 08711985024609
0409068 54 - 2" 0,88 kg 43x43x66 mm sac (1 pc) 08711985024623
code article taille d1 l1 slw1 es1 M Y V U
0410113 12 - 3/8" 23 19 9 43 10 49 24
0410124 15 - 1/2" 18 19 9 43 10 55 29
0496969 15 - 1/2" HT 18 19 9 43 10 55 29
0410135 22 - 3/4" 36 19 11 60 12 93 36
0496971 22 - 3/4" HT 36 19 11 60 12 93 36
0410146 28 - 1" 30 19 16 60 12 99 42
0496980 28 - 1" HT 30 19 16 60 12 99 42
0409046 35 - 1 1/4" 35 27 16 75 18 103 52
0409057 42 - 1 1/2" 32 27 16 75 18 109 62
0409068 54 - 2" 39 27 19 75 18 121 74
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
fabricant 8711985000009
forme droit
etanchéité PTFE
groupe de produit vannes (accessoires (vannes), vanne d'arrêt)
classe ETIM EC011379
code intrastat 84818079
pays d'origine Pays-Bas
marque VSH
type de produit K2550
étiqueter valeur
classe ETIM EC011379
#EC011379_EF001538 Oui

accessoires

code article description
0409926 VSH joint pour tête de robinet K2550 1 1/4
0409937 VSH joint pour tête de robinet K2550 1 1/2
0409948 VSH joint pour tête de robinet K2550 2
0409508 VSH joint pour tête de robinet K2550 3/8
0409519 VSH joint pour tête de robinet K2550 1/2
0409521 VSH joint pour tête de robinet K2550 3/4
0409915 VSH joint pour tête de robinet K2550 1

pièces détachées

code article description
0409508 VSH joint pour tête de robinet K2550 3/8 1
0409519 VSH joint pour tête de robinet K2550 1/2 1
0409521 VSH joint pour tête de robinet K2550 3/4 1
0409915 VSH joint pour tête de robinet K2550 1 1
0409926 VSH joint pour tête de robinet K2550 1 1/4 1
0409937 VSH joint pour tête de robinet K2550 1 1/2 1
0409948 VSH joint pour tête de robinet K2550 2 1
