VSH Super vanne d'arrêt à siège incliné avec purge( 2 x à compression)

VSH Super vanne d'arrêt à siège incliné avec purge( 2 x à compression)

K2592

Le VSH K2592 est une vanne d'arrêt à siège incliné avec 2 extrémités à compression et une purge. Les vannes d'arrêt à siège VSH peuvent être utilisées dans les installations d'eau (potable) pour fermer les installations. Avec une partie supérieure HT (haute température) montée, ils peuvent également être utilisés pour le chauffage urbain/de bloc.

  • partie supérieure nécessitant peu d'entretien
  • fonctionnement en rotation et en douceur en permanence
  • fourni avec toutes les homologations pertinentes

applications

eau potable

segments

installations de bâtiments construction navale industrie

certificats

KIWA
code article taille poids dimensions emballage GTIN
0498234 12 0,18 kg 80x43x70 mm sac (5 pc) 08711985025354
0498245 15 0,26 kg 91x43x80 mm sac (10 pc) 08711985025378
0498256 22 0,42 kg 109x60x99 mm sac (5 pc) 08711985025392
0498267 28 0,61 kg 126x60x117 mm sac (1 pc) 08711985145649
code article taille d1 dN1 l1 z1 slw1 d2 DN2 l2 z2 slw2 M H Y V U a
0498234 12 12,0 DN10 25 8 19 12,0 DN10 51 28 19 43 53 10 49 22 50
0498245 15 15,0 DN12 30 8 24 15,0 DN12 55 33 24 43 53 10 63 24 50
0498256 22 22,0 DN20 34 11 32 22,0 DN20 63 40 32 60 41 12 73 24 50
0498267 28 28,0 DN25 39 16 39 28,0 DN25 75 52 39 60 40 12 92 24 50

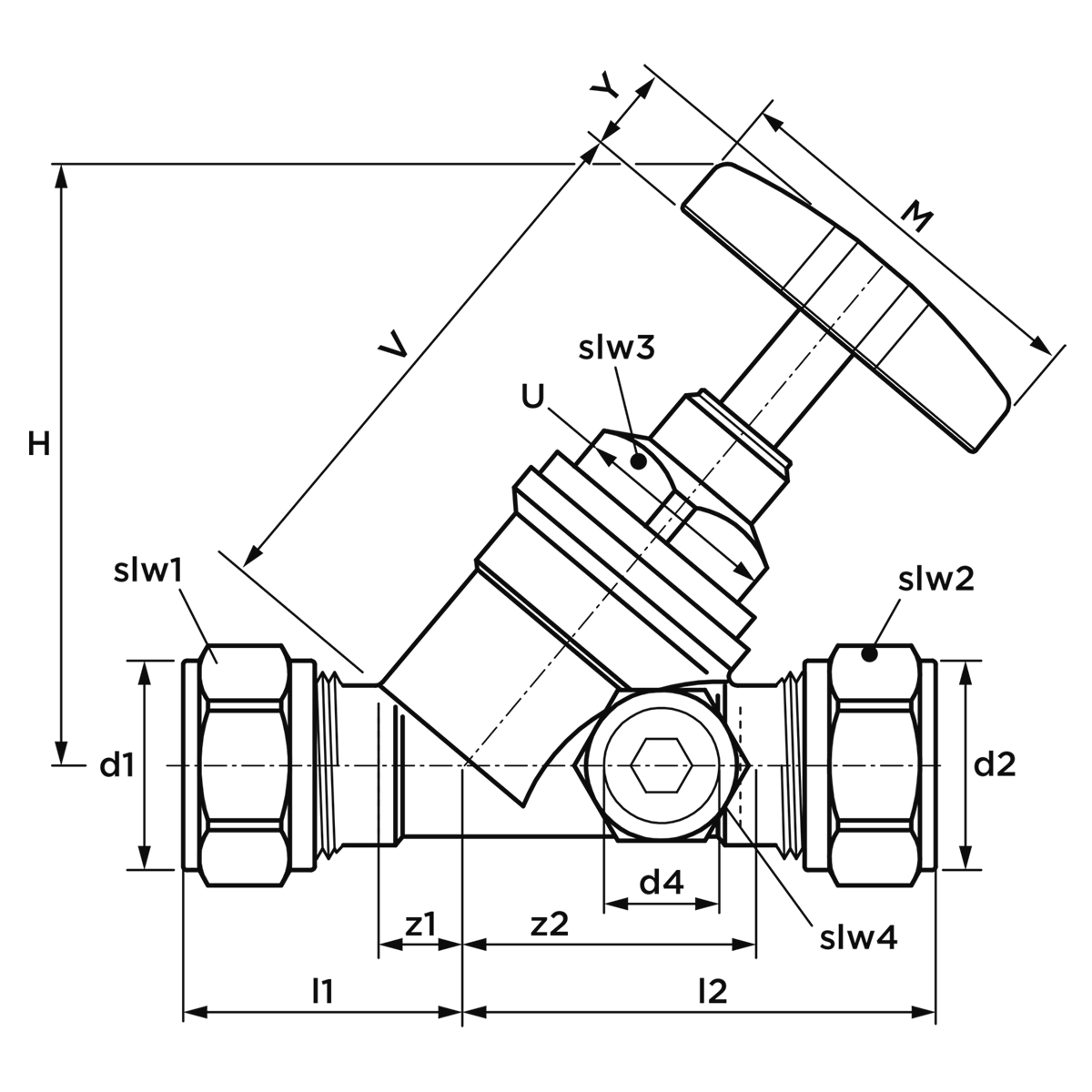

voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit
type de connexion compression
pression nominale (PN) PN 10
etanchéité joint caoutchouc
groupe de produit vannes (vanne d'arrêt)
classe ETIM EC010058 Shut down valve (tap water)
code intrastat 84818079
pays d'origine Pays-Bas
marque VSH
serie Super
type de produit K2592
étiqueter valeur
classe ETIM EC010058 Shut down valve (tap water)
Housing material Laiton
Housing material quality CuZn40Pb2 (CW617N)
Raccordement 1 Bague de serrage
Avec raccord connexion 1 Non
Raccordement 2 Bague de serrage
Avec raccord connexion 2 Non
Température medium maximum (contiinue) 60°C
Température medium maximum (contiinue) (imperial) 140°F
Traitement de la surface Non-traité
Vidange Oui
Avec vidange Non
Angle de la broche 50°
