group: K3057
Le VSH Multi Super K3057 est une réduction avec 2 extrémités à compression. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.
eau potable
chauffage
air comprimé
installations de bâtiments
industrie
no approvals available
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0892023 | 14x15 | 0,1 kg | 48x24x28 mm | boîte en carton (10 pc) | 08711985187199 |
| 0892122 | 16x15 | 0,1 kg | 48x24x28 mm | boîte en carton (10 pc) | 08711985186994 |
| 0891099 | 20x22 | 0,21 kg | 59x32x37 mm | boîte en carton (5 pc) | 08711985267495 |
| 0891101 | 25x22 | 0,28 kg | 61x39x45 mm | boîte en carton (5 pc) | 08711985268645 |
| 0891110 | 26x22 | 0,28 kg | 61x39x45 mm | boîte en carton (5 pc) | 08711985267518 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw0 | h |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0892023 | 14x15 | 15,0 | DN12 | 23 | 8 | 14,0 | DN12 | 25 | 1 | 22 | 5,5 |
| 0892122 | 16x15 | 15,0 | DN12 | 23 | 12 | 16,0 | DN12 | 25 | 1 | 22 | 5,5 |
| 0891099 | 20x22 | 20,0 | DN15 | 33 | 17 | 22,0 | DN20 | 26 | 2 | 30 | 6,6 |
| 0891101 | 25x22 | 25,0 | DN20 | 35 | 16 | 22,0 | DN20 | 26 | 3 | 36 | 7 |
| 0891110 | 26x22 | 26,0 | DN20 | 35 | 16 | 22,0 | DN20 | 26 | 3 | 36 | 7 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW602N (DZR), CW617N) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit, Réduction |
| type de connexion | compression |
| etanchéité | laiton |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Multi Super |
| type de produit | K3057 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |

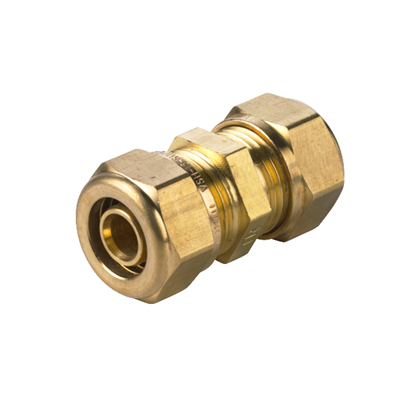

 K3057 image |
png | télécharger |
MSDS_VSH_Super lien vers la fiche |
télécharger | |

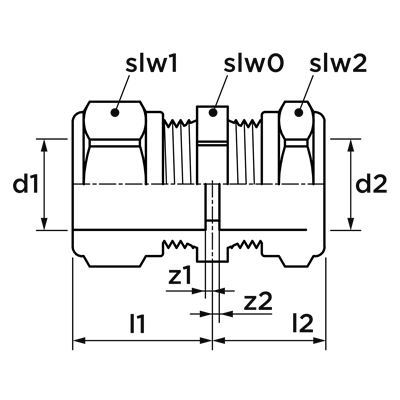

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn36Pb2As (CW602N) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn36Pb2As (CW602N) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Droit |
| Exécution | Unique |
| Reducing | Oui |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Bague de serrage |
| Raccordement 2 | Bague de serrage |
| Main colour fitting | Laiton |
| Matériau d'étanchéité | Laiton |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Gastec QA - AR 214 (H2) | Non |
