VSH Multi Super coude 90° (2 x MSC)

VSH Multi Super coude 90° (2 x MSC)

K3062

Le VSH Multi Super K3062 est un coude 90°; avec 2 extrémités à compression. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.

  • plusieurs types de tubes sur un seul raccord (cuivre, acier inoxydable, carbone, plastique et tube multicouche)
  • mêmes raccords pour application en eau et en gaz
  • installation simple avec des outils standards
  • technologie de connexion rapide permettant le remontage

applications

eau potable chauffage air comprimé

segments

installations de bâtiments industrie
code article taille poids dimensions emballage GTIN
0892155 16 0,12 kg 53x28x53 mm boîte en carton (10 pc) 08711985186932
0891321 20 0,27 kg 69x37x69 mm boîte en carton (5 pc) 08711985267778
0891330 25 0,42 kg 75x45x75 mm boîte en carton (3 pc) 08711985268782

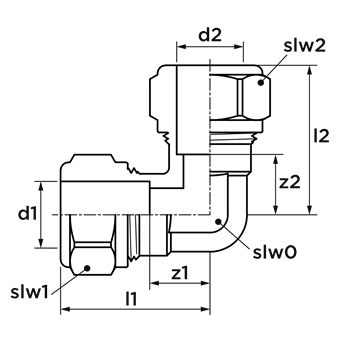

code article taille d1 dN1 l1 z1 d2 DN2 l2 z2
0892155 16 16,0 DN12 35 22 16,0 DN12 35 22
0891321 20 20,0 DN15 46 29 20,0 DN15 46 29
0891330 25 25,0 DN20 50 31 25,0 DN20 50 31
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Coude
type de connexion compression
etanchéité laiton
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Pays-Bas
marque VSH
serie Multi Super
type de produit K3062
SCIP 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn36Pb2As (CW602N)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn36Pb2As (CW602N)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 Bague de serrage
Raccordement 2 Bague de serrage
Main colour fitting Laiton
Bride tournante PN 10
Matériau d'étanchéité Laiton
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -20°C - 70°C
Medium temperature (continuous) (imperial) -4°F - 158°F
Pression de service maximum à 20 °C 10bar
Pression de service maximum à 20 °C (imperial) 145,04psi
avec emballage Non
Limité Non
Connection indicator Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
