VSH Super collecteur MPI

VSH Super collecteur MPI

K3068

Le VSH Super MPI K3068 est un collecteur en laiton adapté au raccordement avec les ensembles VSH Super MPI 15 et 16;en combinaison avec un tube en plastique et multicouche.;VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.Installation simple avec des outils standard. Technologie de connexion rapide permettant le remontage.

applications

eau potable chauffage refroidissement air comprimé

segments

installations de bâtiments
code article taille poids dimensions emballage GTIN
0883850 2-gr G1/2" 0,35 kg 98x57x35 mm sac (1 pc) 08711985264173
0883861 3-gr G1/2" 0,36 kg 148x57x35 mm sac (1 pc) 08711985264180
code article taille d1 l1 z1 dN1 d2 z2 DN2 d3 z3 DN3
0883850 2-gr G1/2" 26,9 (3/4" (DN20)) 30 18 3/4" (DN20) 16 (DN12) 39 DN12 26,9 (3/4" (DN20)) 30 3/4" (DN20)
0883861 3-gr G1/2" 26,9 (3/4" (DN20)) 30 18 3/4" (DN20) 16 (DN12) 39 DN12 26,9 (3/4" (DN20)) 32 3/4" (DN20)

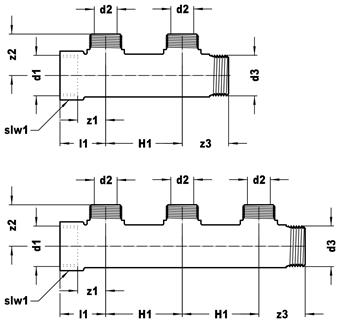

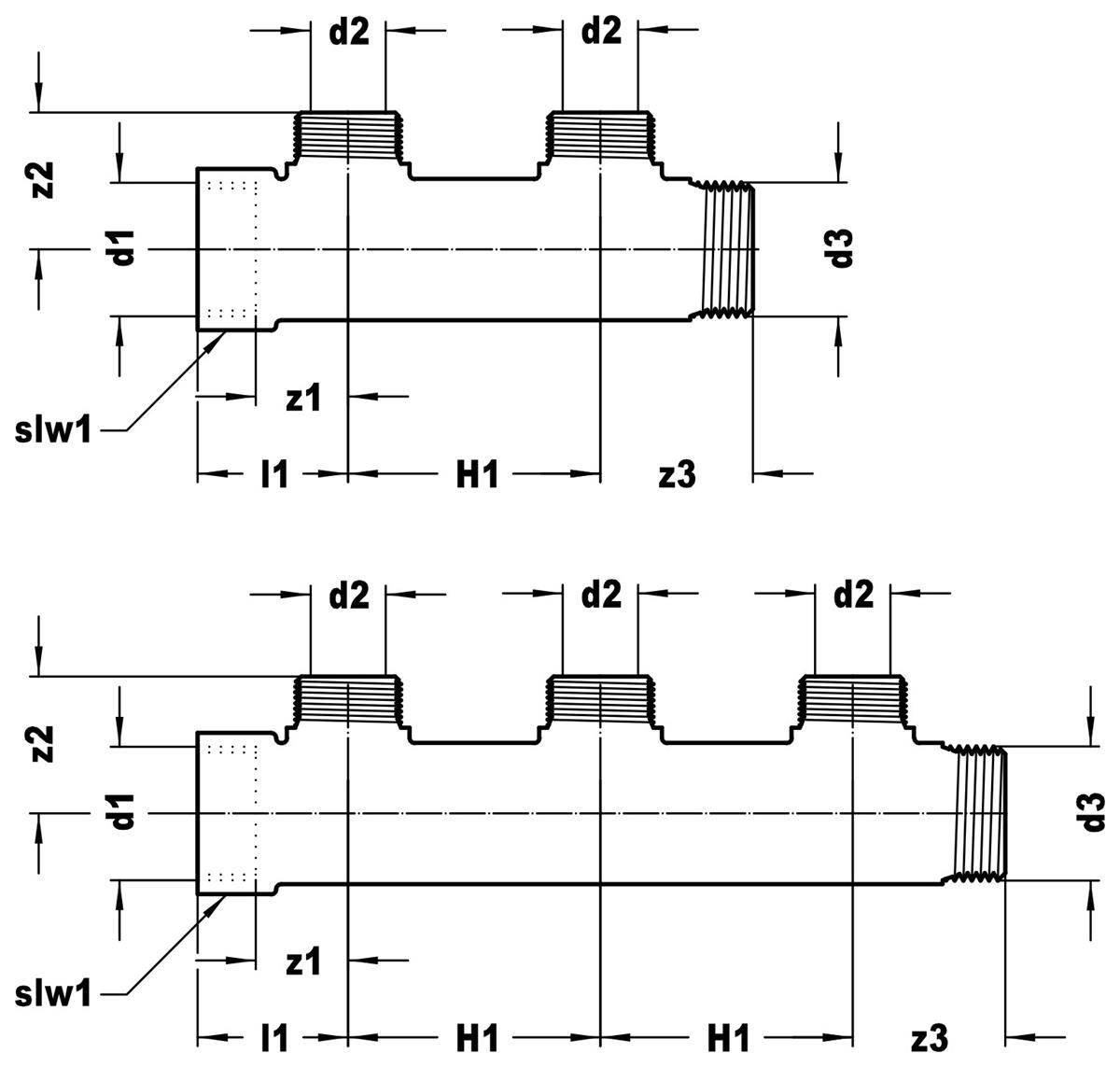

voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW602N (DZR))
finitions aucune
fabricant 8711985000009
forme droit
type de connexion G - filletage femmeles gaz cylindrique, compression, g - filletage mâle gaz cylindrique
etanchéité laiton
groupe de produit collecteurs (collecteur)
classe ETIM EC003885
code intrastat 74122000
pays d'origine Pays-Bas
marque VSH
serie Super
type de produit K3068
SCIP 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d
étiqueter valeur
classe ETIM EC003885
#EC003885_EF021265 Oui
Convient pour eau chauffage Oui
Matière Laiton
Traitement de la surface Non-traité
Diamètre intérieur connexion 1 ¾" (20)
Diamètre extérieur connexion 1 26,9mm
Diamètre extérieur connexion 1 (imperial) 1,06"
Raccordement 1 Filetage femelle gaz cylindrique (BSPP)
Phase de compression PN 10
Température medium maximum (contiinue) 70°C
Température medium maximum (contiinue) (imperial) 158°F
Système orienté Oui
Avec vanne de remplissage/vidange Non
avec une isolation Non
Largeur 57mm
Hauteur 35mm
Longueur connexion 1 30mm
Longueur connexion 1 (imperial) 1,18"
Longueur utile connexion 1 18mm
Longueur utile connexion 1 (imperial) 0,71"
#EC003885_EFNL0003 Non
