K3226
Le VSH Multicon S K3226 est un adaptateur droit avec une extrémité à glissement et une extrémité mâle. Avec VSH Multicon S, les systèmes de tuyauterie intégrés Aalberts offrent un système de tuyauterie en plastique complet pour l'installation d'installations de chauffage central, de gaz, d'eau potable, de refroidissement et d'air comprimé sans huile. VSH Multicon S propose une gamme complète de raccords, de tuyaux en plastique, de vannes et d'outils.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0726990 | 14xØ12 Ni | 0,03 kg | 42x20x20 mm | sac (10 pc) | 08711985080094 |
| 0727023 | 14xØ15 | 0,03 kg | 45x20x20 mm | sac (10 pc) | 08711985054415 |
| 0726981 | 16xØ12 Ni | 0,03 kg | 41x22x22 mm | sac (10 pc) | 08711985069075 |
| 0727617 | 16xØ15 | 0,04 kg | 44x22x22 mm | sac (10 pc) | 08711985068757 |
| 0728233 | 20xØ15 | 0,04 kg | 47x26x26 mm | sac (10 pc) | 08711985278958 |
| 0727573 | 20xØ22 | 0,06 kg | 49x26x26 mm | sac (10 pc) | 08711985068696 |
| 0727595 | 26xØ22 | 0,08 kg | 54x31x31 mm | sac (10 pc) | 08711985068733 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 0726990 | 14xØ12 Ni | 14,0 | DN10 | 21 | 8 | 12,0 | DN10 | 19 | 22 |
| 0727023 | 14xØ15 | 14,0 | DN10 | 21 | 8 | 15,0 | DN12 | 22 | 25 |
| 0726981 | 16xØ12 Ni | 16,0 | DN12 | 20 | 8 | 12,0 | DN10 | 19 | 22 |
| 0727617 | 16xØ15 | 16,0 | DN12 | 20 | 8 | 15,0 | DN12 | 28 | 25 |
| 0728233 | 20xØ15 | 20,0 | DN15 | 23 | 8 | 15,0 | DN12 | 28 | 25 |
| 0727573 | 20xØ22 | 20,0 | DN15 | 23 | 8 | 22,0 | DN20 | 23 | 26 |
| 0727595 | 26xØ22 | 26,0 | DN20 | 29 | 8 | 22,0 | DN20 | 23 | 26 |
| couleur | Laiton, Argent |
|---|---|
| matériaux | brass |
| finitions | nickelé, aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit, Réduction |
| type de connexion | glisser, bout du tube |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Multicon S |
| type de produit | K3226 |
 K3226 image |
png | télécharger |

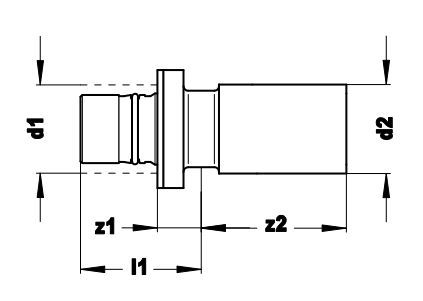

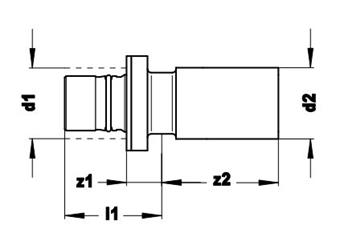

 Diagram diagramme |
jpg | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Matériau connexion 2 | Laiton |
| Forme | Droit |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon coulissant |
| Raccordement 2 | coin conique |
| Bride tournante | PN 10 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Non |
| Haute résistance à la traction | Oui |
| Longueur utile connexion 1 | 7,5mm |
| Longueur utile connexion 1 (imperial) | 0,3" |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| Limité | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Oui |
| code article | description | |
|---|---|---|
 |
0725001 | VSH Multicon S bague glissante 16 multicouche |
|
0727694 | VSH Multicon S bague glissante 16 PEX |
|
0725362 | VSH Multicon S bague glissante 16 multicouche Ni |
|
0727309 | VSH Multicon S bague glissante 14 multicouche |
|
0727683 | VSH Multicon S bague glissante 14 multicouche Ni |
|
0725010 | VSH Multicon S bague glissante 20 multicouche |
|
0725142 | VSH Multicon S bague glissante 26 multicouche |
