K3243
Le VSH Multicon S K3243 est un té taraudé avec 2 extrémités à glissement et une extrémité taraudée. Avec VSH Multicon S, les systèmes de tuyauterie intégrés Aalberts offrent un système de tuyauterie en plastique complet pour l'installation d'installations de chauffage central, de gaz, d'eau potable, de refroidissement et d'air comprimé sans huile. VSH Multicon S propose une gamme complète de raccords, de tuyaux en plastique, de vannes et d'outils.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0859859 | 16xRp1/2"x16 | 0,1 kg | 71x34x36 mm | sac (10 pc) | 08711985279146 |
| code article | taille | d1 | dN1 | l1 | z1 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0859859 | 16xRp1/2"x16 | 16,0 | DN12 | 36 | 23 | 1/2" (DN15) | 23 | 8 | 16,0 | DN12 | 36 | 23 |
| couleur | Laiton |
|---|---|
| matériaux | brass |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | T-piece (90º) |
| type de connexion | glisser, Rp - filetage femmeles |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Multicon S |
| type de produit | K3243 |

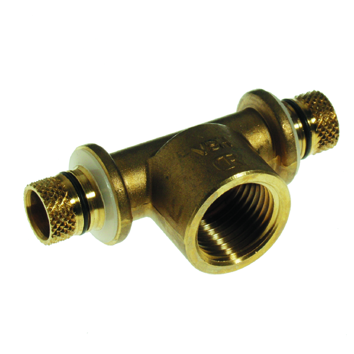

 K3243 image |
png | télécharger |

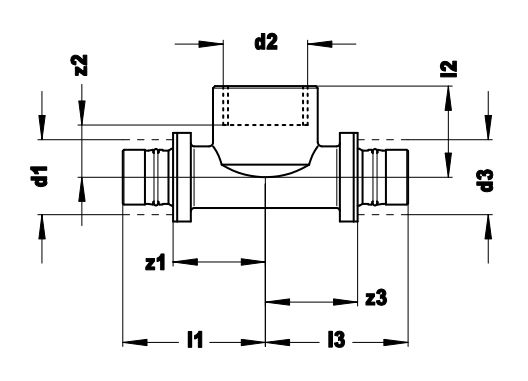

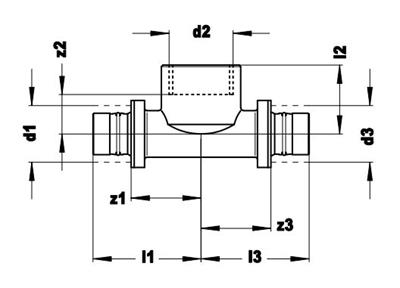

 Diagram diagramme |
jpg | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | Laiton |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Laiton |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Raccord de connection 3 | Laiton |
| protection de surface terminale 3 | Non-traité |
| Traitement de surface connection 3 | Non-traité |
| Exécution | Pièce en T |
| Angle | 90° |
| Reducing | Non |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Diamètre intérieur connexion 1 | DN 12 |
| Diamètre extérieur connexion 1 | 16mm |
| Diamètre extérieur connexion 1 (imperial) | 0,63" |
| Raccordement 1 | Manchon coulissant |
| diamètre intérieur connection 2 | ½" (15) |
| Raccordement 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| diamètre intérieur connection 3 | DN 12 |
| Diamètre extérieur connexion 3 | 16mm |
| Diamètre extérieur connexion 3 (imperial) | 0,63" |
| connexion 3 | Manchon coulissant |
| Matériau d'étanchéité | EPDM |
| Main colour fitting | Laiton |
| Longueur connexion 1 | 35,5mm |
| Longueur connexion 1 (imperial) | 1,4" |
| Longueur utile connexion 1 | 23mm |
| Longueur utile connexion 1 (imperial) | 0,91" |
| Haute résistance à la traction | Oui |
| Longueur connexion 2 | 22,5mm |
| Longueur connexion 2 (imperial) | 0,89" |
| Longueur utile connexion 2 | 7,5mm |
| Longueur utile connexion 2 (imperial) | 0,3" |
| Longueur connexion 3 | 35,5mm |
| Longueur connexion 3 (imperial) | 1,4" |
| Longueur utile connexion 3 | 23mm |
| Longueur utile connexion 3 (imperial) | 0,91" |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| Avec arrêt cam / -Rand | Non |
| Limité | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Oui |
