VSH Multicon S applique 90° (à glissement x taraudé)

VSH Multicon S applique 90° (à glissement x taraudé)

K3250

Le VSH Multicon S K3250 est une applique murale à 90°; avec une extrémité à glissement et une extrémité taraudée. Avec VSH Multicon S, les systèmes de tuyauterie intégrés Aalberts offrent un système de tuyauterie en plastique complet pour l'installation d'installations de chauffage central, de gaz, d'eau potable, de refroidissement et d'air comprimé sans huile. VSH Multicon S propose une gamme complète de raccords, de tuyaux en plastique, de vannes et d'outils.

  • Pertes de charges et bruits modérés
  • Installation rapide et sécurisée
  • Inspection visuelle claire (fuite avant sertissage)
  • Raccords à compression mince en laiton résistant à la dézincification
  • Fourni avec toutes les homologations applicables

applications

eau potable chauffage refroidissement air comprimé

segments

installations de bâtiments

certificats

KIWA KOMO
code article taille poids dimensions emballage GTIN
0727861 0,09 kg 56x32x24 mm sac (10 pc) 08711985068191
0726143 0,1 kg 56x34x36 mm sac (10 pc) 08711985052022
0726176 0,07 kg 52x30x22 mm sac (10 pc) 08711985052015
0726154 0,11 kg 59x39x36 mm sac (10 pc) 08711985052039
0726165 0,15 kg 64x41x39 mm sac (10 pc) 08711985052046

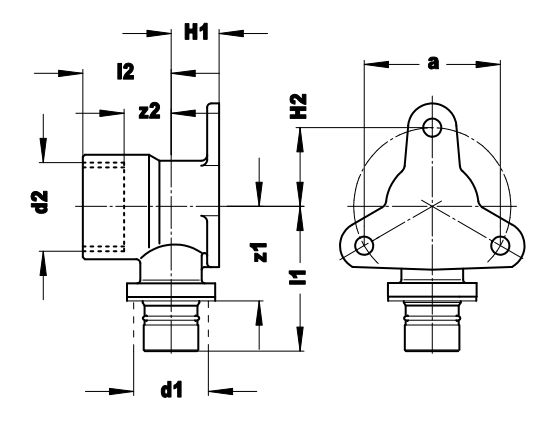

code article taille d1 dN1 l1 z1 DN2 l2 z2
0727861 14,0 DN10 37 24 1/2" (DN15) 21 6
0726143 16,0 DN12 36 24 1/2" (DN15) 22 7
0726176 16,0 DN12 34 21 3/8" (DN10) 18 8
0726154 20,0 DN15 39 24 1/2" (DN15) 24 9
0726165 20,0 DN15 42 27 3/4" (DN20) 26 9
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Wall plate
type de connexion glisser, Rp - filetage femmeles
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003099 Wall plate
code intrastat 74122000
pays d'origine Pays-Bas
marque VSH
serie Multicon S
type de produit K3250
étiqueter valeur
classe ETIM EC003099 Wall plate
Housing material Laiton
Traitement de la surface Non-traité
Forme Coudé
Système orienté Oui
Raccordement Coulisseau
Température médium minimum (en continu) -20°C
Température médium minimum (en continu) (imperial) -4°F
Medium temperature (continuous) °C - 70°C
Medium temperature (continuous) (imperial) °F - 158°F
Température medium maximum (contiinue) 70°C
Température medium maximum (contiinue) (imperial) 158°F
Pression de service maximum à 20 °C 10bar
Pression de service maximum à 20 °C (imperial) 145,04psi
Protective cap Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Oui
Gastec QA mark Non
KOMO certified Oui

accessoires

code article description
0725001 BAGUE GLISSANTE 16 MULTICOUCHE/PEX
0727694 BAGUE GLISSANTE 16 PEX DD
0725362 BAGUE GLISS. 16 M.COUCHE/PEX NICKEL
0725010 BAGUE GLISSANTE 20 MULTICOUCHE
0727309 BAGUE GLISSANTE 14 MULTICOUCHE
0727683 BAGUE GLISSANTE 14 M.COUCHE NICKEL
