K7020

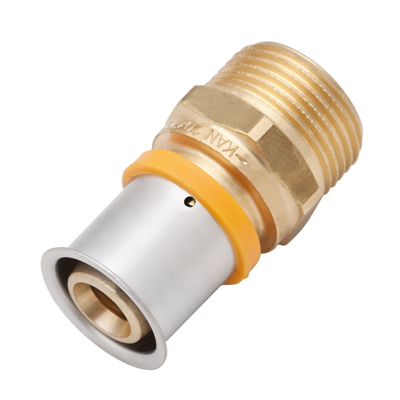

Le VSH Multipress K7020 est un adaptateur droit avec une extrémité à sertir et une extrémité filetée. Avec VSH MultiPress, les systèmes de tuyauterie intégrés d'Aalberts fournissent un système de tubes en plastique fiable et de haute qualité. VSH Multipress est le système de tube en plastique idéal en raison de ses caractéristiques pratiques.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 3820619 | 16xG1/2" | 0,06 kg | 48x27x27 mm | sac (20 pc) | 08711985273946 |
| 3820652 | 20xG1/2" | 0,08 kg | 49x27x27 mm | sac (10 pc) | 08711985273953 |
| 3820663 | 20xG3/4" | 0,11 kg | 50x34x34 mm | sac (10 pc) | 08711985273960 |
| 3820680 | 25xG1/2" | 0,13 kg | 59x34x34 mm | sac (5 pc) | 08711985293876 |
| 3820685 | 25xG3/4" | 0,14 kg | 60x34x34 mm | sac (5 pc) | 08711985273977 |
| 3820696 | 25xG1" | 0,18 kg | 63x41x41 mm | sac (5 pc) | 08711985273984 |
| 3820707 | 32xG1" | 0,19 kg | 64x41x41 mm | sac (5 pc) | 08711985273991 |
| 3820718 | 32xG 1 /4" | 0,3 kg | 68x50x50 mm | sac (5 pc) | 08711985274004 |
| 3820729 | 40xG1" | 0,32 kg | 74x43x43 mm | sac (2 pc) | 08711985293869 |
| 3820731 | 40xG1 1/4" | 0,25 kg | 78x50x50 mm | sac (2 pc) | 08711985274011 |
| 3820740 | 40xG1 1/2" | 0,37 kg | 78x55x55 mm | sac (2 pc) | 08711985274028 |
| 3820751 | 50xG1 1/2 | 0,54 kg | 78x69x60 mm | sac (2 pc) | 08711985364064 |
| 3820762 | 63xG2 | 1,04 kg | 111x83x72 mm | sac (1 pc) | 08711985364071 |

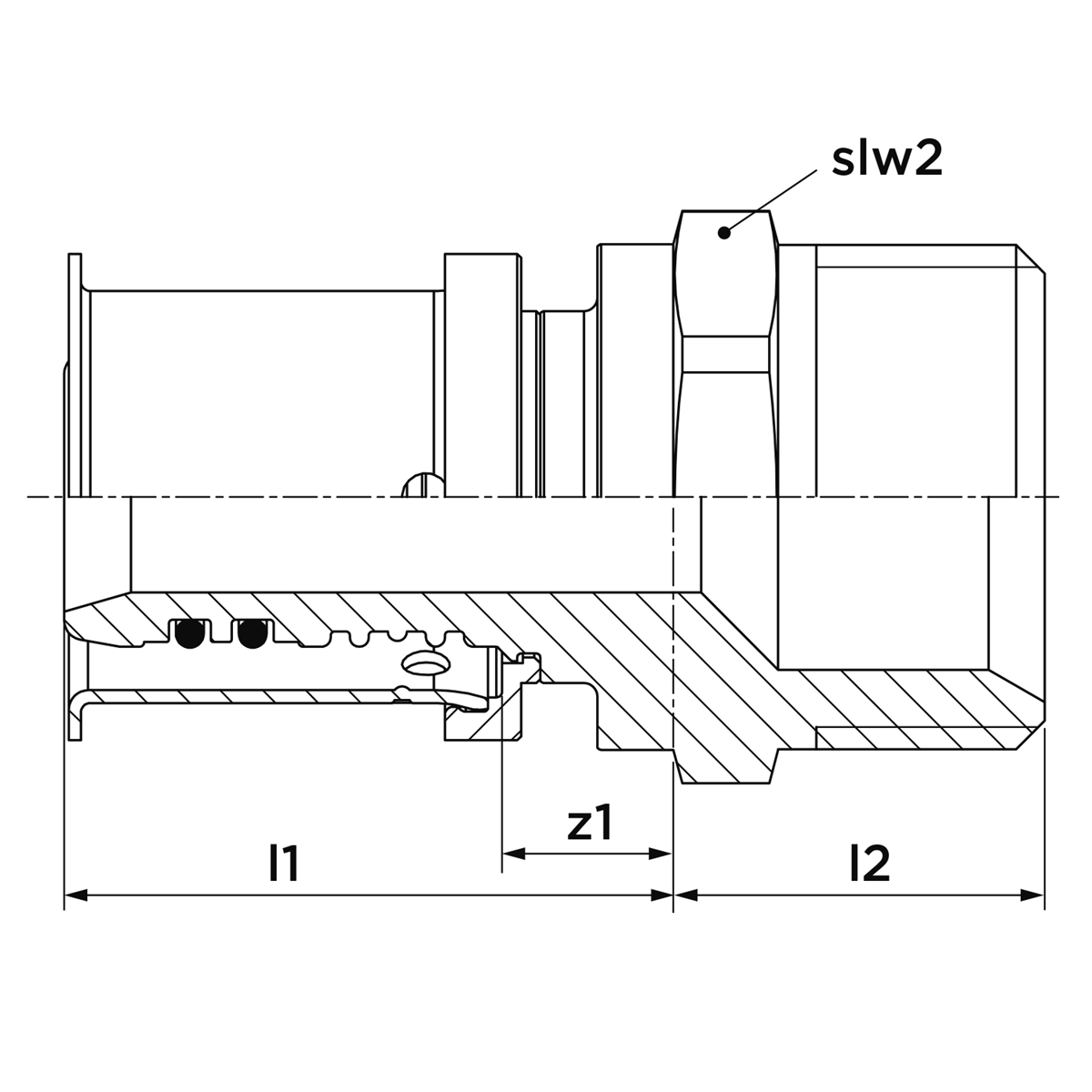

| code article | taille | d1 | dN1 | l1 | z1 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|
| 3820619 | 16xG1/2" | 16,0 | DN12 | 28 | 5 | 1/2" (DN15) | 20 | 27 |
| 3820652 | 20xG1/2" | 20,0 | DN15 | 28 | 5 | 1/2" (DN15) | 20 | 27 |
| 3820663 | 20xG3/4" | 20,0 | DN15 | 28 | 5 | 3/4" (DN20) | 22 | 34 |
| 3820680 | 25xG1/2" | 25,0 | DN20 | 38 | 6 | 1/2" (DN15) | 21 | 27 |
| 3820685 | 25xG3/4" | 25,0 | DN20 | 38 | 6 | 3/4" (DN20) | 22 | 34 |
| 3820696 | 25xG1" | 25,0 | DN20 | 38 | 6 | 1" (DN25) | 25 | 41 |
| 3820707 | 32xG1" | 32,0 | DN25 | 39 | 7 | 1" (DN25) | 25 | 41 |
| 3820718 | 32xG 1 /4" | 32,0 | DN25 | 40 | 7 | 1 1/4" (DN32) | 28 | 50 |
| 3820729 | 40xG1" | 40,0 | DN32 | 49 | 7 | 1" (DN25) | 26 | 43 |
| 3820731 | 40xG1 1/4" | 40,0 | DN32 | 49 | 7 | 1 1/4" (DN32) | 30 | 50 |
| 3820740 | 40xG1 1/2" | 40,0 | DN32 | 49 | 7 | 1 1/2" (DN40) | 30 | 55 |
| 3820751 | 50xG1 1/2 | 50,0 | DN40 | 46 | 8 | 1 1/2" (DN40) | 32 | 60 |
| 3820762 | 63xG2 | 63,0 | DN50 | 69 | 9 | 2" (DN50) | 42 | 72 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW617N) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit, Réduction |
| type de connexion | press (U, TH, TH/U), G - filletage mâle gaz cylindrique |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | MultiPress |
| type de produit | K7020 |
| SCIP | e83ea394-2a3f-4a9f-92a4-760b0a4b74f8 |
 3820619 image |
png | télécharger |
 3820652 image |
png | télécharger |
 3820663 image |
png | télécharger |
 3820685 image |
png | télécharger |
 3820696 image |
png | télécharger |
 3820707 image |
png | télécharger |
 3820718 image |
png | télécharger |
 3820731 image |
png | télécharger |
 3820740 image |
png | télécharger |
 K7020 image |
png | télécharger |
VSH MultiPress ETA 16-63mm certificats |
télécharger | |
VSH MultiPress KIWA 14-40mm certificats |
télécharger | |
VSH MultiPress KOMO 14-40mm certificats |
télécharger | |
VSH MultiPress WRAS 16-63mm certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH MultiPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Droit |
| Exécution | Unique |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Raccordement 2 | Filetage mâle gaz cylindrique (BSPP) |
| Main colour fitting | Laiton |
| Bride tournante | PN 10 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Oui |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Oui |
| Certified according to NF 545 | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Oui |
