K7022
Le VSH Multipress K7022 est un adaptateur droit avec une extrémité à sertir et une extrémité taraudée. Avec VSH MultiPress, les systèmes de tuyauterie intégrés d'Aalberts fournissent un système de tubes en plastique fiable et de haute qualité. VSH Multipress est le système de tube en plastique idéal en raison de ses caractéristiques pratiques.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 3820916 | 16xG1/2" | 0,09 kg | 34x27x27 mm | sac (20 pc) | 08711985274042 |
| 3820951 | 20xG1/2" | 0,1 kg | 33x27x27 mm | sac (10 pc) | 08711985274059 |
| 3820960 | 20xG3/4" | 0,15 kg | 35x34x34 mm | sac (10 pc) | 08711985274066 |
| 3820982 | 25xG3/4" | 0,15 kg | 44x34x34 mm | sac (5 pc) | 08711985274073 |
| 3820993 | 25xG1" | 0,23 kg | 46x41x41 mm | sac (5 pc) | 08711985274080 |
| 3821004 | 32xG1" | 0,23 kg | 44x41x41 mm | sac (5 pc) | 08711985281019 |
| 3821015 | 32xG1 1/4" | 0,37 kg | 49x50x50 mm | sac (5 pc) | 08711985274097 |
| 3821026 | 40xG1" | 0,32 kg | 57x43x43 mm | sac (2 pc) | 08711985293845 |
| 3821037 | 40xG1 1/4" | 0,24 kg | 54x50x50 mm | sac (2 pc) | 08711985293852 |
| 3821048 | 40xG1 1/2" | 0,45 kg | 57x55x55 mm | sac (2 pc) | 08711985274103 |

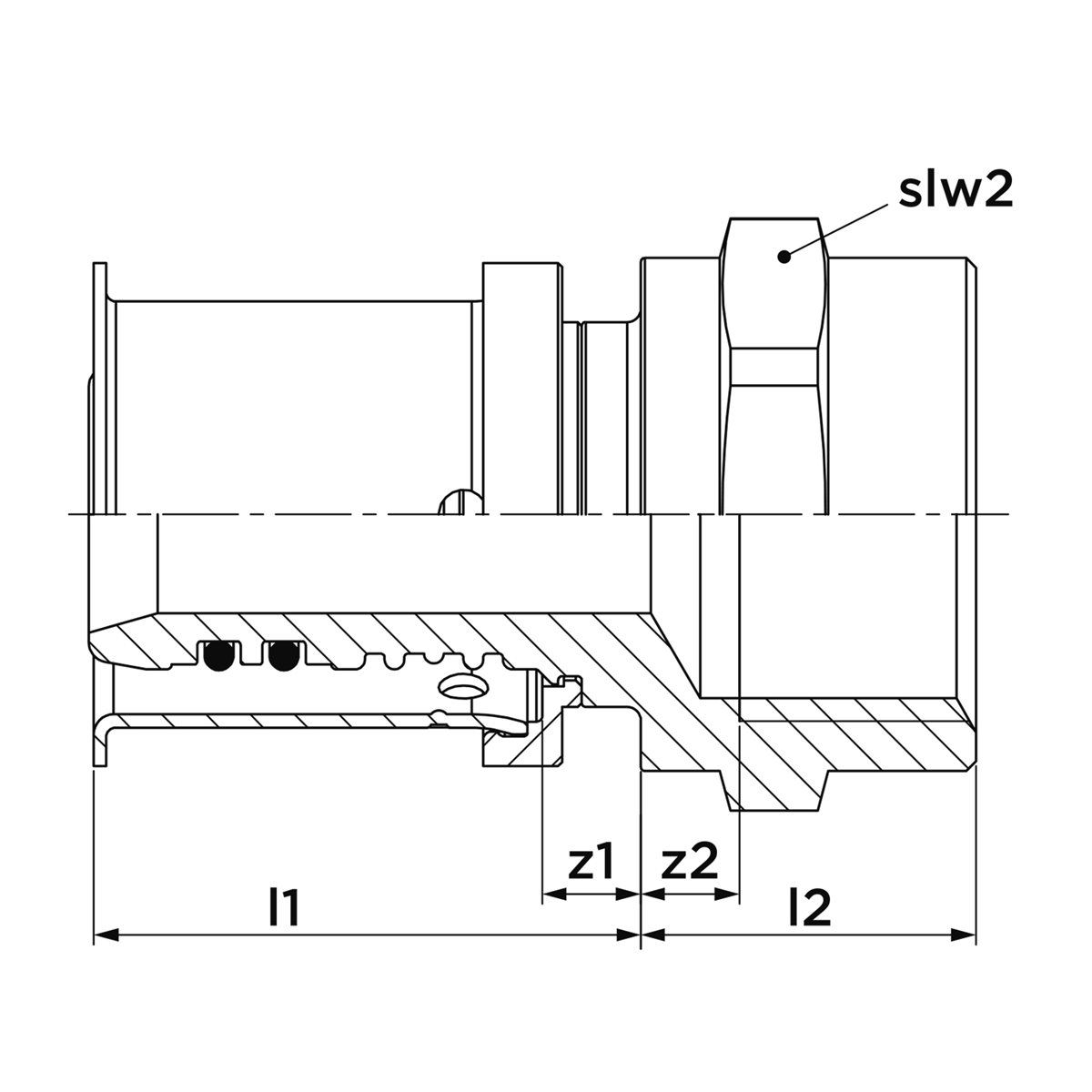

| code article | taille | d1 | dN1 | l1 | z1 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 3820916 | 16xG1/2" | 16,0 | DN12 | 28 | 5 | 1/2" (DN15) | 18 | 6 | 27 |
| 3820951 | 20xG1/2" | 20,0 | DN15 | 28 | 5 | 1/2" (DN15) | 17 | 5 | 27 |
| 3820960 | 20xG3/4" | 20,0 | DN15 | 28 | 5 | 3/4" (DN20) | 23 | 7 | 34 |
| 3820982 | 25xG3/4" | 25,0 | DN20 | 38 | 6 | 3/4" (DN20) | 22 | 6 | 34 |
| 3820993 | 25xG1" | 25,0 | DN20 | 38 | 6 | 1" (DN25) | 28 | 8 | 41 |
| 3821004 | 32xG1" | 32,0 | DN25 | 40 | 7 | 1" (DN25) | 24 | 4 | 41 |
| 3821015 | 32xG1 1/4" | 32,0 | DN25 | 40 | 7 | 1 1/4" (DN32) | 34 | 9 | 50 |
| 3821026 | 40xG1" | 40,0 | DN32 | 49 | 7 | 1" (DN25) | 24 | 9 | 43 |
| 3821037 | 40xG1 1/4" | 40,0 | DN32 | 49 | 7 | 1 1/4" (DN32) | 30 | 5 | 50 |
| 3821048 | 40xG1 1/2" | 40,0 | DN32 | 49 | 7 | 1 1/2" (DN40) | 34 | 8 | 55 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW617N) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit, Réduction |
| type de connexion | press (U, TH/U), G - filletage femmeles gaz cylindrique |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | MultiPress |
| type de produit | K7022 |
| SCIP | e83ea394-2a3f-4a9f-92a4-760b0a4b74f8 |
 K7022 image |
png | télécharger |
VSH MultiPress ETA 16-63mm certificats |
télécharger | |
VSH MultiPress KIWA 14-40mm certificats |
télécharger | |
VSH MultiPress KOMO 14-40mm certificats |
télécharger | |
VSH MultiPress WRAS 16-63mm certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
 3820916_p.png image |
png | télécharger |
 3820951_p.png image |
png | télécharger |
 3820960_p.png image |
png | télécharger |
 3820982_p.png image |
png | télécharger |
 3820993_p.png image |
png | télécharger |
 3821004_p.png image |
png | télécharger |
 3821015_p.png image |
png | télécharger |
 3821026_p.png image |
png | télécharger |
 3821037_p.png image |
png | télécharger |
 3821048_p.png image |
png | télécharger |
VSH MultiPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Droit |
| Exécution | Unique |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Raccordement 2 | Filetage femelle gaz cylindrique (BSPP) |
| Main colour fitting | Laiton |
| Bride tournante | PN 10 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Oui |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Oui |
| Certified according to NF 545 | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Oui |
