VSH MultiPress Gaz té taraudé (à sertir x taraudé x à sertir)

VSH MultiPress Gaz té taraudé (à sertir x taraudé x à sertir)

K7043G

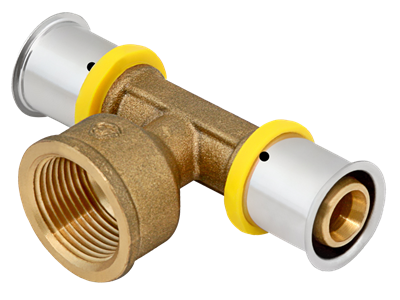

Le VSH Multipress Gaz K7043G est un té taraudé en équerre avec 2 extrémités à sertir et une extrémité taraudée, applicable pour le gaz. Avec VSH MultiPress, les systèmes de tuyauterie intégrés d'Aalberts fournissent un système de tubes en plastique fiable et de haute qualité. VSH Multipress est le système de tube en plastique idéal en raison de ses caractéristiques pratiques.

  • Sertissable avec les profils U et TH
  • Code couleur par taille
  • Positionnement optimal de la mâchoire de sertissage pour un sertissage rapide et sûr
  • Fonction de fuite avant sertissage jusqu'à 32 mm

applications

gaz naturel

segments

installations de bâtiments industrie

certificats

GASTEC
code article taille poids dimensions emballage GTIN
3860186 16xRp1/2x16 0,11 kg 84x26x26 mm sac (5 pc) 08711985365993
3860197 20xRp1/2x20 0,14 kg 84x26x26 mm sac (5 pc) 08711985366006
3860208 25xRp1/2x25 0,24 kg 110x32x32 mm sac (2 pc) 08711985366013

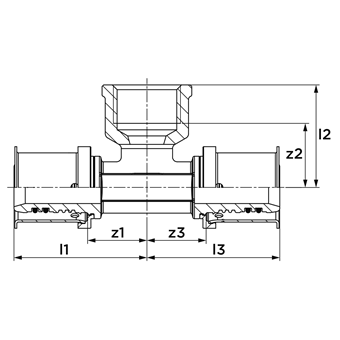

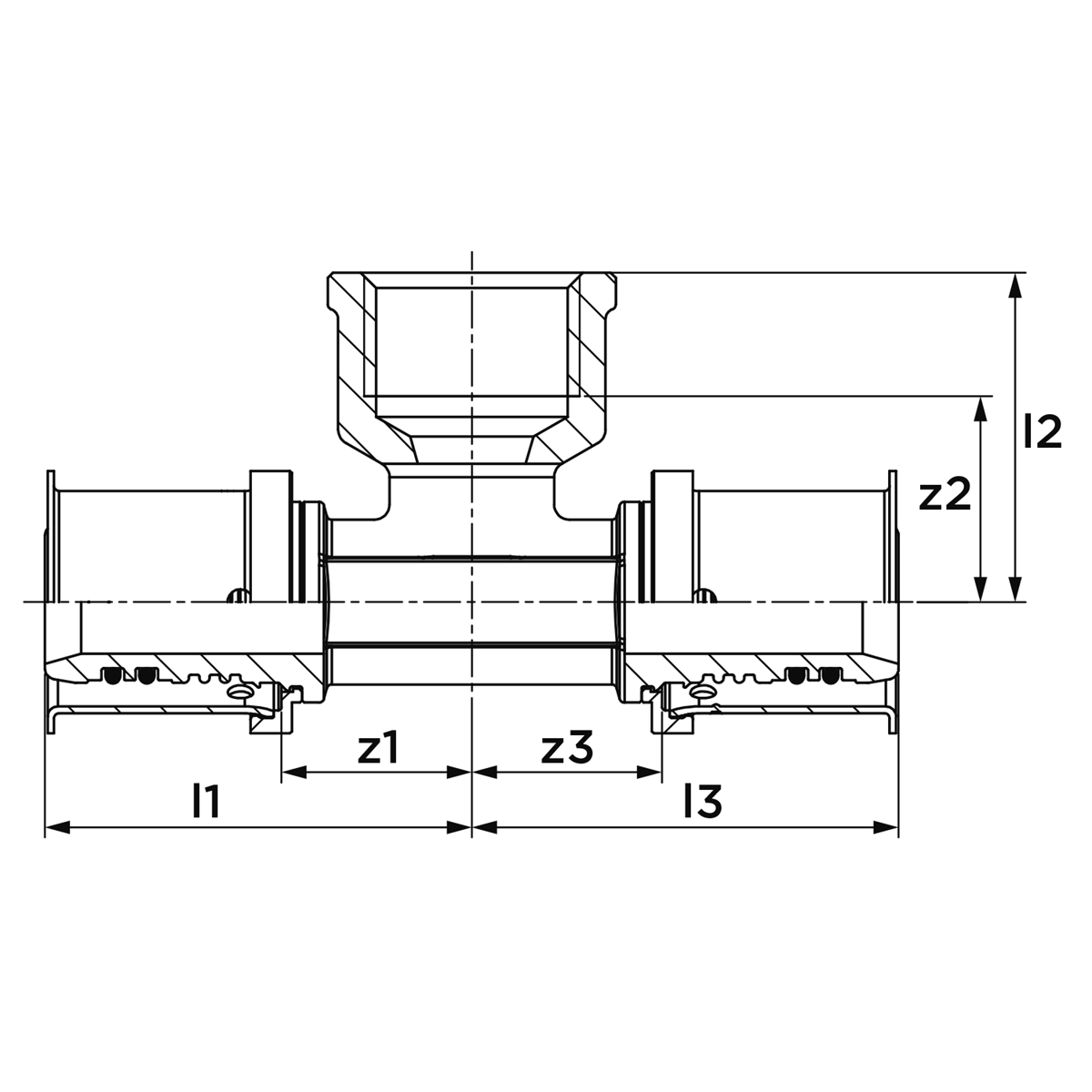

code article taille d1 dN1 l1 z1 d2 DN2 l2 z2 d3 DN3 l3 z3
3860186 16xRp1/2x16 16,0 DN12 42 19 21,3 1/2" (DN15) 32 20 16,0 DN12 42 19
3860197 20xRp1/2x20 20,0 DN15 42 19 21,3 1/2" (DN15) 32 20 20,0 DN15 42 19
3860208 25xRp1/2x25 25,0 DN20 55 22 21,3 1/2" (DN15) 34 22 25,0 DN20 55 22
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme T-piece, Réduction (90º)
type de connexion press (U, TH/U), Rp - filetage femmeles
etanchéité HNBR
groupe de produit raccords
classe ETIM EC003025 Raccord avec 3 connexions
code intrastat 74122000
pays d'origine Pologne
marque VSH
serie MultiPress Gaz
type de produit K7043G
étiqueter valeur
classe ETIM EC003025 Raccord avec 3 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn40Pb2 (CW617N)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn40Pb2 (CW617N)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Raccord de connection 3 Laiton
Matériau connexion 3 CuZn40Pb2 (CW617N)
protection de surface terminale 3 Non-traité
Traitement de surface connection 3 Non-traité
Exécution Pièce en T
Angle 90°
Reducing Oui
En plusieurs parties Non
Système orienté Oui
Raccordement 1 Manchon à sertir
diamètre intérieur connection 2 ½" (15)
Diamètre extérieur connexion 2 21,3mm
Diamètre extérieur connexion 2 (imperial) 0,84"
Raccordement 2 Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
connexion 3 Manchon à sertir
Matériau d'étanchéité HNBR
Main colour fitting Laiton
Haute résistance à la traction Oui
Medium temperature (continuous) -10°C - 60°C
Medium temperature (continuous) (imperial) 14°F - 140°F
avec emballage Non
Avec vidange Non
Avec dégazeur Non
Avec arrêt cam / -Rand Oui
Limité Non
With connection indicator Oui
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Non
Gastec QA mark Oui
KOMO certified Non
