VSH MultiPress adaptateur (à sertir x à compression)

VSH MultiPress adaptateur (à sertir x à compression)

K7224

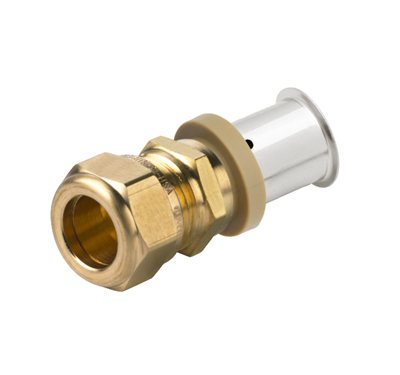

Le VSH Multipress K7224 est un adaptateur droit avec une extrémité à sertir et une extrémité à compression. Avec VSH MultiPress, les systèmes de tuyauterie intégrés d'Aalberts fournissent un système de tubes en plastique fiable et de haute qualité. VSH Multipress est le système de tube en plastique idéal en raison de ses caractéristiques pratiques.

  • Sertissable avec les profils U et TH
  • Code couleur par taille
  • Positionnement optimal de la mâchoire de sertissage pour un sertissage rapide et sûr
  • Fonction de fuite avant sertissage jusqu'à 32 mm

applications

eau potable chauffage refroidissement air comprimé

segments

installations de bâtiments

certificats

ACS DVGW Wasser KIWA KOMO QB (CSTBat) WRAS
code article taille poids dimensions emballage GTIN
3823402 16x15 0,04 kg 56x24x24 mm sac (10 pc) 08711985274820
3823424 20x22 0,05 kg 57x32x32 mm sac (10 pc) 08711985274837
3823435 25x22 0,07 kg 67x32x32 mm sac (5 pc) 08711985274844
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2 slw2 slw0
3823402 16x15 16,0 DN12 28 5 15,0 DN12 28 3 24 22
3823424 20x22 20,0 DN15 28 5 22,0 DN20 29 6 32 30
3823435 25x22 25,0 DN20 38 6 22,0 DN20 29 6 32 32
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit, Réduction
type de connexion press (U, TH/U), compression
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Pologne
marque VSH
serie MultiPress
type de produit K7224
SCIP e83ea394-2a3f-4a9f-92a4-760b0a4b74f8
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn40Pb2 (CW617N)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn40Pb2 (CW617N)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Exécution Unique
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Raccordement 2 Bague de serrage
Main colour fitting Laiton
Bride tournante PN 10
Matériau d'étanchéité EPDM
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -20°C - 70°C
Medium temperature (continuous) (imperial) -4°F - 158°F
Pression de service maximum à 20 °C 10bar
Pression de service maximum à 20 °C (imperial) 145,04psi
avec emballage Non
Limité Non
With connection indicator Oui
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Oui
Certified according to NF 545 Non
KIWA certified Oui
Gastec QA mark Non
KOMO certified Oui
