VSH MultiPress Gaz adaptateur (à sertir x à compression)

VSH MultiPress Gaz adaptateur (à sertir x à compression)

K7224G

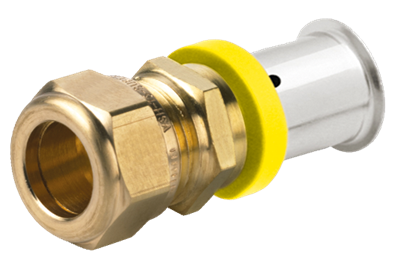

Le VSH Multipress Gaz K7224G est un adaptateur droit avec une extrémité à sertir et une extrémité à compression, applicable pour le gaz. Avec VSH MultiPress, les systèmes de tuyauterie intégrés d'Aalberts fournissent un système de tubes en plastique fiable et de haute qualité. VSH Multipress est le système de tube en plastique idéal en raison de ses caractéristiques pratiques.

  • Sertissable avec les profils U et TH
  • Code couleur par taille
  • Positionnement optimal de la mâchoire de sertissage pour un sertissage rapide et sûr
  • Fonction de fuite avant sertissage jusqu'à 32 mm

applications

gaz naturel

segments

installations de bâtiments industrie

certificats

GASTEC
code article taille poids dimensions emballage GTIN
3860384 16x15 0,04 kg 56x37x37 mm sac (10 pc) 08711985365160
3860395 20x22 0,05 kg 57x37x37 mm sac (10 pc) 08711985365177
3860406 25x22 0,07 kg 67x37x37 mm sac (5 pc) 08711985463262

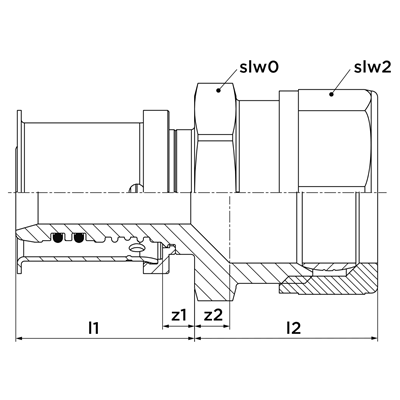

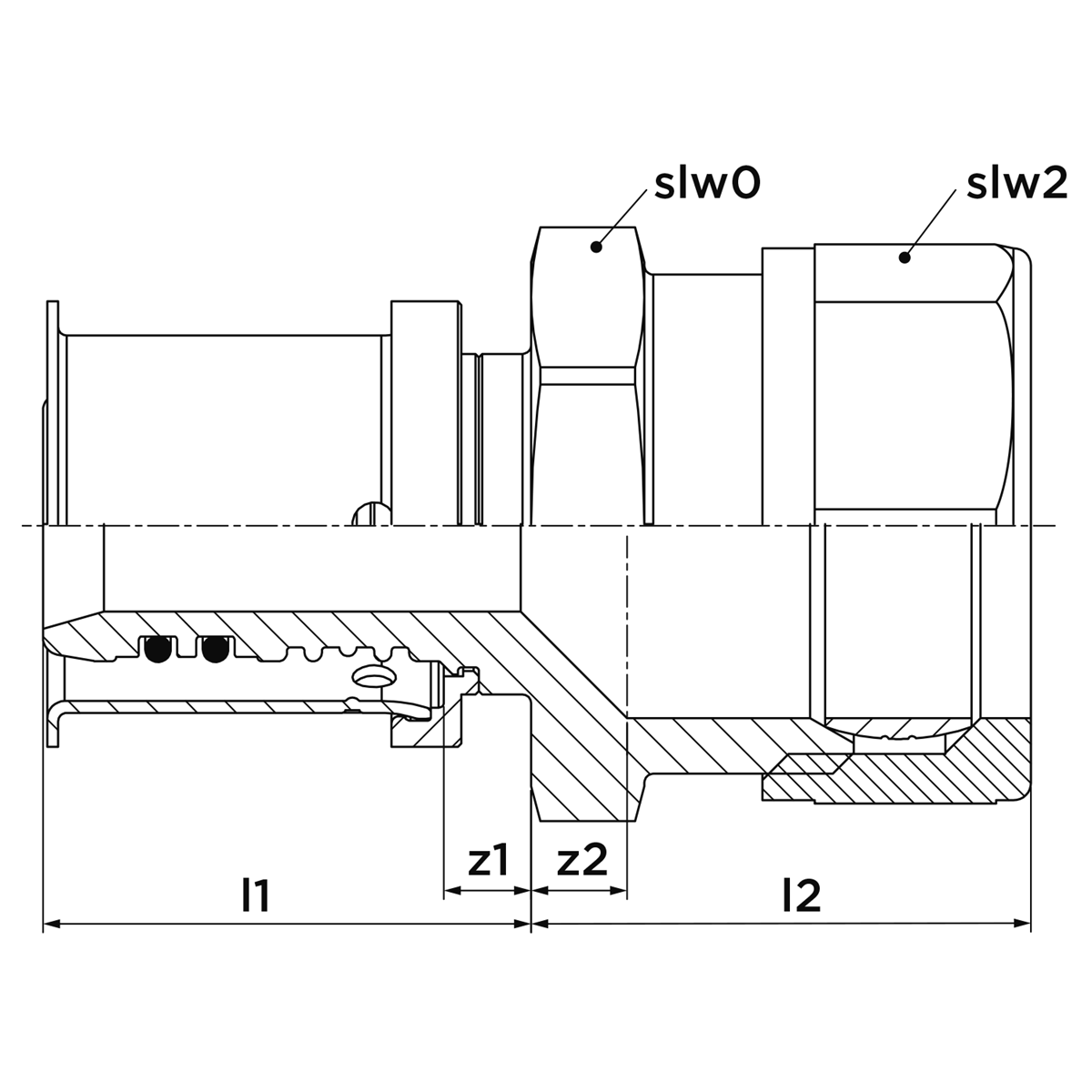

code article taille d1 dN1 l1 z1 d2 DN2 l2 z2 slw2 slw0
3860384 16x15 16,0 DN12 28 5 15,0 DN12 28 3 24 22
3860395 20x22 20,0 DN15 28 5 22,0 DN15 29 6 32 30
3860406 25x22 25,0 DN20 38 6 22,0 DN20 29 6 32 32
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit
type de connexion press (U, TH/U), compression
etanchéité HNBR
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Pologne
marque VSH
serie MultiPress Gaz
type de produit K7224G
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn40Pb2 (CW617N)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn40Pb2 (CW617N)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Exécution Unique
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Raccordement 2 Bague de serrage
Main colour fitting Laiton
Matériau d'étanchéité HNBR
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -10°C - 60°C
Medium temperature (continuous) (imperial) 14°F - 140°F
avec emballage Non
Limité Non
Connection indicator Oui
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Non
Gastec QA mark Oui
KOMO certified Non
