VSH MultiPress passerelle XPress (2 x à sertir)

VSH MultiPress passerelle XPress (2 x à sertir)

group: K7227

Le VSH Multipress K7227 est un adaptateur droit avec une extrémité à sertir et une extrémité XPress. Avec VSH MultiPress, les systèmes de tuyauterie intégrés d'Aalberts fournissent un système de tubes en plastique fiable et de haute qualité. VSH Multipress est le système de tube en plastique idéal en raison de ses caractéristiques pratiques.

  • Sertissable avec les profils U et TH
  • Code couleur par taille
  • Positionnement optimal de la mâchoire de sertissage pour un sertissage rapide et sûr
  • Fonction de fuite avant sertissage jusqu'à 32 mm

applications

eau potable

eau potable

chauffage

chauffage

refroidissement

refroidissement

air comprimé

air comprimé

afficher tout
afficher moins

segments

installations de bâtiments

installations de bâtiments

afficher tout
afficher moins

certificats

KIWA

KIWA

KOMO

KOMO

afficher tout
afficher moins
code article taille poids dimensions emballage GTIN
3824304 16x15 0,05 kg 56x23x23 mm sac (20 pc) 08711985464436
3824315 20x15 0,06 kg 53x26x26 mm sac (10 pc) 08711985464443
3824326 20x22 0,08 kg 59x32x32 mm sac (5 pc) 08711985464450
3824337 25x22 0,11 kg 66x32x32 mm sac (5 pc) 08711985464467
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2
3824304 16x15 16,0 DN12 28 8 15,0 DN12 28 5
3824315 20x15 20,0 DN15 28 8 15,0 DN12 25 2
3824326 20x22 20,0 DN15 31 10 22,0 DN20 28 5
3824337 25x22 25,0 DN20 31 10 22,0 DN20 35 4

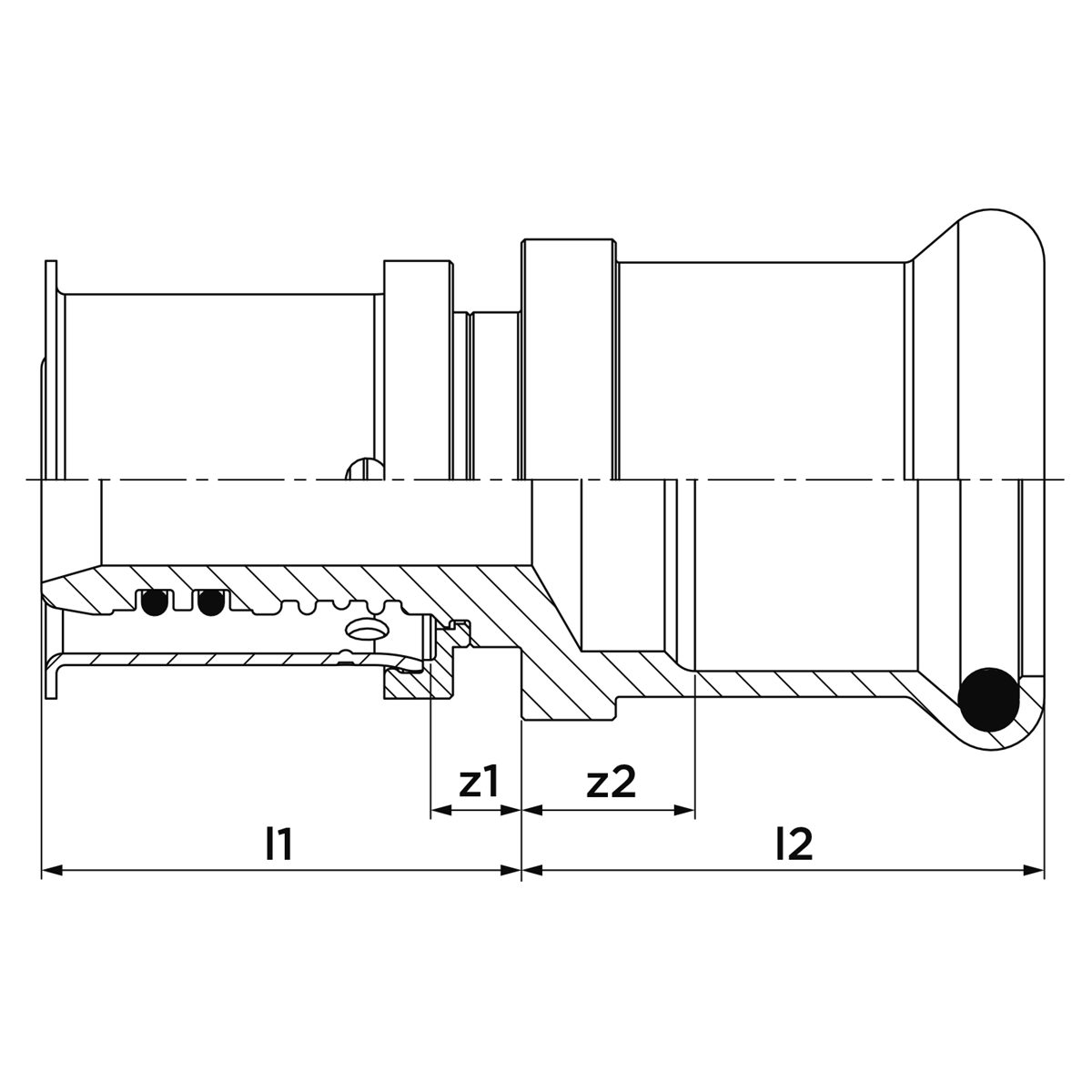

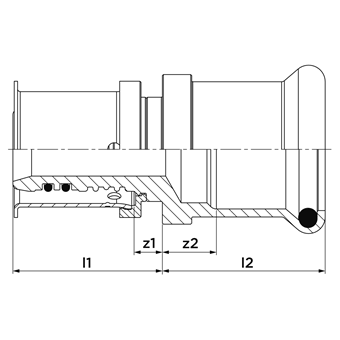

drawing for product
couleur bronze
matériaux bronze (EN CC499K)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit
type de connexion press (U, TH/U), press (M)
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
marque VSH
serie MultiPress
type de produit K7227
SCIP e83ea394-2a3f-4a9f-92a4-760b0a4b74f8
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Bronze
Qualité matériau connexion 1 CuSn5Zn5Pb2
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Bronze
Qualité matériau connexion 2 CuSn5Zn5Pb2
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Exécution Unique
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Raccordement 2 Manchon à sertir
Contour code connection 2 M
Main colour fitting Bronze
Matériau d'étanchéité EPDM
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -20°C - 70°C
Medium temperature (continuous) (imperial) -4°F - 158°F
Pression de service maximum à 20 °C 10bar
Pression de service maximum à 20 °C (imperial) 145,04psi
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Oui
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Oui
Gastec QA mark Non
KOMO certified Oui
Gastec QA - AR 214 (H2) Non

accessoires

code article description
6222216 VSH XPress Carbone+Inox joint torique EPDM LBP 15
6222238 VSH XPress Carbone+Inox joint torique EPDM LBP 22
3840012 VSH MultiPress tube multicouche 16x2,0 200m rouleau
3840034 VSH MultiPress tube multicouche 20x2,0 100m rouleau
3840045 VSH MultiPress tube multicouche 25x2,5 50m rouleau
3840021 VSH MultiPress tube multicouche 16x2,0 100m rouleau
3850330 Novopress mâchoire PB1 U 20
123459801 VSH MultiPress tube multicouche 20x2,0 5m barre
123459802 VSH MultiPress tube multicouche 25x2,5 5m barre
123459800 VSH MultiPress tube multicouche 16x2,0 5m barre
3850902 Novopress mâchoire PB1 TH 20
3850341 Novopress mâchoire PB1 U 25
3850319 Novopress mâchoire PB1 U 16
6209214 Novopress mâchoire PB1 M15 (AFP101/ACO102)
6209236 Novopress mâchoire PB1 M22 (AFP101/ACO102)
3850901 Novopress mâchoire PB1 TH 16
3850440 Novopress mâchoire PB2 U 25
3850431 Novopress mâchoire PB2 U 20
6205364 Novopress mâchoire PB2 M22 Ecotec
3850418 Novopress mâchoire PB2 U 16
3852035 Novopress mâchoire PB2 TH 20
3852013 Novopress mâchoire PB2 TH 16
6205342 Novopress mâchoire PB2 M15 Ecotec

pièces détachées

code article description
6222216 VSH XPress Carbone+Inox joint torique EPDM LBP 15 1
6222238 VSH XPress Carbone+Inox joint torique EPDM LBP 22 1
