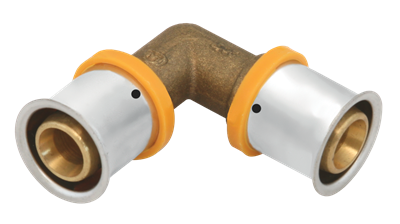

VSH MultiPress coude 90° laiton (2 x à sertir)

VSH MultiPress coude 90° laiton (2 x à sertir)

K7230

Le VSH Multipress K7230 est un coude à 90°; avec 2 extrémités à sertir. Avec VSH MultiPress, les systèmes de tuyauterie intégrés d'Aalberts fournissent un système de tubes en plastique fiable et de haute qualité. VSH Multipress est le système de tube en plastique idéal en raison de ses caractéristiques pratiques.

  • Sertissable avec les profils U et TH
  • Code couleur par taille
  • Positionnement optimal de la mâchoire de sertissage pour un sertissage rapide et sûr
  • Fonction de fuite avant sertissage jusqu'à 32 mm

applications

eau potable chauffage refroidissement air comprimé

segments

installations de bâtiments

certificats

ACS DVGW Wasser KIWA KOMO QB (CSTBat) VA (ETA) WRAS
code article taille poids dimensions emballage GTIN
3821202 14 0,05 kg 51x51x20 mm sac (15 pc) 08711985365030
123459822 16 0,06 kg 52x52x22 mm sac (10 pc) 08711985506808
123459823 20 0,1 kg 58x58x26 mm sac (10 pc) 08711985506815
123459824 25 0,18 kg 75x75x31 mm sac (5 pc) 08711985506822
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2
3821202 14 14,0 DN10 41 18 14,0 DN10 41 18
123459822 16 16,0 DN12 41 18 16,0 DN12 41 18
123459823 20 20,0 DN15 45 22 20,0 DN15 45 22
123459824 25 25,0 DN20 59 27 25,0 DN20 59 27
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Coude (90º)
type de connexion press (U, TH, universal, TH/U)
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Pologne
marque VSH
serie MultiPress
type de produit K7230
SCIP e83ea394-2a3f-4a9f-92a4-760b0a4b74f8
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn40Pb2 (CW617N)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn40Pb2 (CW617N)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Angle du coude 90°
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Raccordement 2 Manchon à sertir
Main colour fitting Laiton
Bride tournante PN 10
Matériau d'étanchéité EPDM
Avec arrêt cam / -Rand Oui
Medium temperature (continuous) -20°C - 70°C
Medium temperature (continuous) (imperial) -4°F - 158°F
Pression de service maximum à 20 °C 10bar
Pression de service maximum à 20 °C (imperial) 145,04psi
avec emballage Non
Limité Non
Connection indicator Oui
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Oui
KIWA certified Oui
Gastec QA mark Non
KOMO certified Oui
