VSH MultiPress applique de sol pour radiateur (à sertir x mâle)

VSH MultiPress applique de sol pour radiateur (à sertir x mâle)

K7268

Le VSH Multipress K7268 est une applique de sol avec une extrémité à sertir et un tube mâle. Avec VSH MultiPress, les systèmes de tuyauterie intégrés d'Aalberts fournissent un système de tubes en plastique fiable et de haute qualité. VSH Multipress est le système de tube en plastique idéal en raison de ses caractéristiques pratiques.

  • Sertissable avec les profils U et TH
  • Code couleur par taille
  • Positionnement optimal de la mâchoire de sertissage pour un sertissage rapide et sûr
  • Fonction de fuite avant sertissage jusqu'à 32 mm

applications

chauffage refroidissement

segments

installations de bâtiments

certificats

KOMO
code article taille poids dimensions emballage GTIN
3805604 16xØ15 l=150mm Ni 0,18 kg 165x47x51 mm boîte en carton (40 pc) 08711985464528
3805615 16xØ15 l=300mm Ni 0,23 kg 315x47x51 mm boîte en carton (40 pc) 08711985277791
code article taille d1 dN1 l1 z1 d2 DN2 l2 gamme d'arc angle de proue
3805604 16xØ15 l=150mm Ni 16,0 DN12 39 16 15,0 DN12 150 19 90
3805615 16xØ15 l=300mm Ni 16,0 DN12 39 16 15,0 DN12 300 19

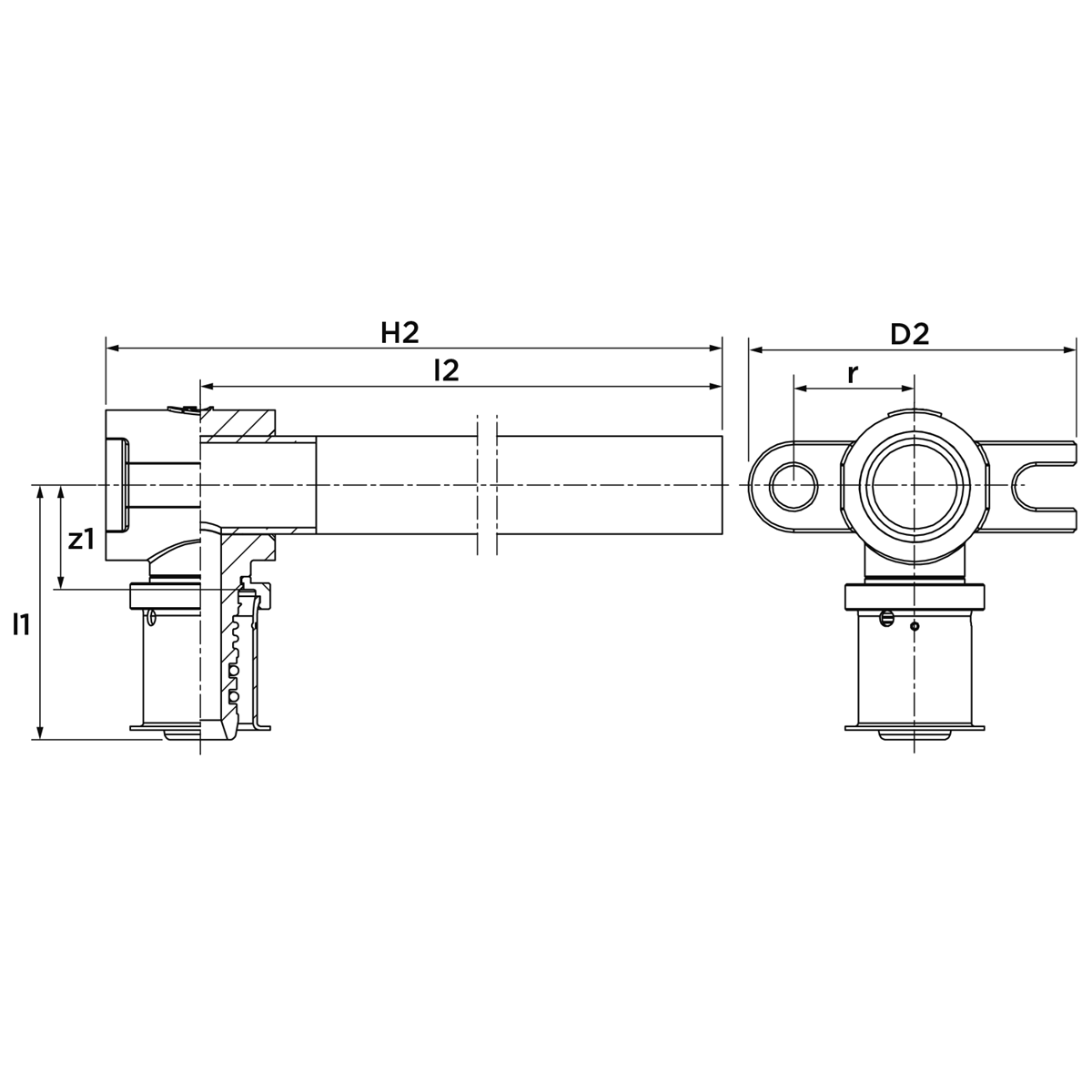

voir ci-dessus pour le schéma avec ces dimensions.
couleur Argent
matériaux brass (CW617N)
finitions nickelé
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Floor plate
type de connexion press (TH/U), bout du tube
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003099 Wall plate
code intrastat 74122000
pays d'origine Pologne
marque VSH
serie MultiPress
type de produit K7268
SCIP e83ea394-2a3f-4a9f-92a4-760b0a4b74f8
étiqueter valeur
classe ETIM EC003099 Wall plate
Housing material Laiton
Traitement de la surface Nickelé
Système orienté Oui
Diamètre intérieur connexion 1 DN 12
Diamètre extérieur connexion 1 16mm
Diamètre extérieur connexion 1 (imperial) 0,63"
diamètre intérieur connection 2 DN 12
Diamètre extérieur connexion 2 15mm
Diamètre extérieur connexion 2 (imperial) 0,59"
Raccordement Manchon à sertir
Longueur connexion 1 39mm
Longueur connexion 1 (imperial) 1,54"
Longueur utile connexion 1 16mm
Longueur utile connexion 1 (imperial) 0,63"
épaisseur paroi, connexion 1 0,63mm
Length from wall plate 51mm
Température médium minimum (en continu) -20°C
Température médium minimum (en continu) (imperial) -4°F
Medium temperature (continuous) -20°C - 70°C
Medium temperature (continuous) (imperial) -4°F - 158°F
Température medium maximum (contiinue) 70°C
Température medium maximum (contiinue) (imperial) 158°F
Pression de service maximum à 20 °C 10bar
Pression de service maximum à 20 °C (imperial) 145,04psi
code de contour TH/U
With connection indicator Oui
With protective cap Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Oui
