ML7103M
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 123459901 | 32 | 0,45 kg | 178x33x33 mm | sac (1 pc) | 05414764450745 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | es2 |
|---|---|---|---|---|---|---|---|---|---|
| 123459901 | 32 | 32,0 | DN25 | 44 | 2 | 32,0 | DN25 | 134 | 37 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW602N (DZR)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit |
| type de connexion | press (BE) |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress Sprinkler ML |
| type de produit | ML7103M |

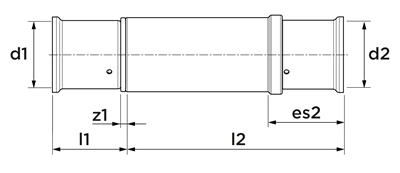

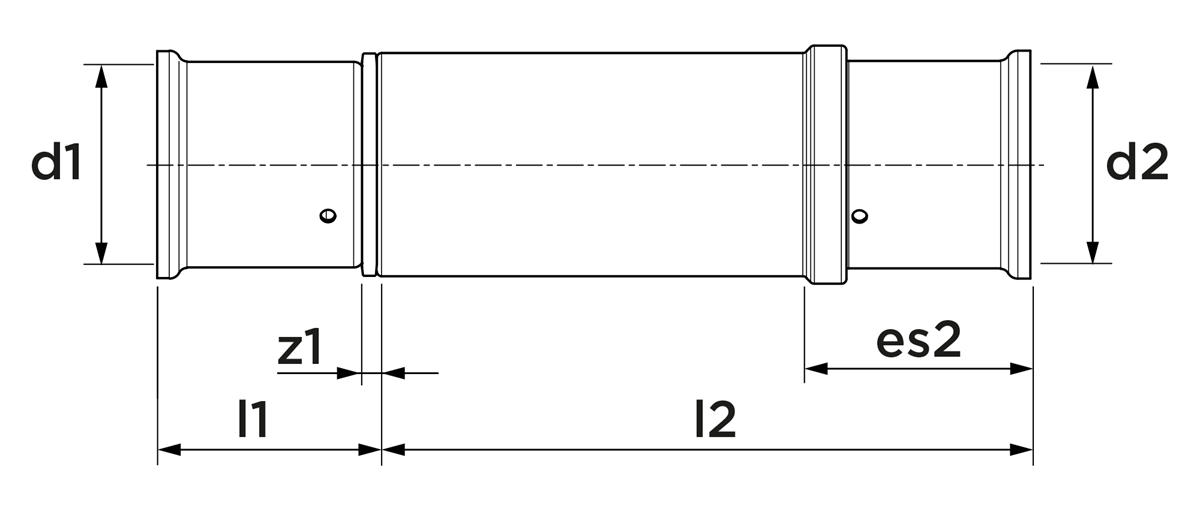

 Diagram diagramme |
png | télécharger |
VdS certificats |
télécharger | |

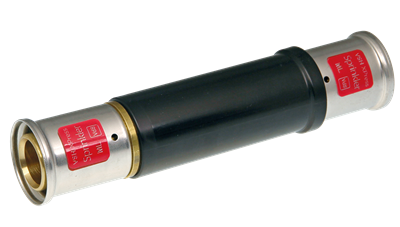

 Image for internet image |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn36Pb2As (CW602N) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn36Pb2As (CW602N) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Droit |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Diamètre intérieur connexion 1 | DN 25 |
| Diamètre extérieur connexion 1 | 32mm |
| Diamètre extérieur connexion 1 (imperial) | 1,26" |
| épaisseur paroi, connexion 1 | 0,9mm |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | UC |
| diamètre intérieur connection 2 | DN 25 |
| Diamètre extérieur connexion 2 | 32mm |
| Diamètre extérieur connexion 2 (imperial) | 1,26" |
| épaisseur paroi, connexion 2 | 0,9mm |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | UC |
| Main colour fitting | Laiton |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Non |
| Longueur | 178mm |
| Longueur connexion 1 | 43,5mm |
| Longueur connexion 1 (imperial) | 1,71" |
| Longueur utile connexion 1 | 2mm |
| Longueur utile connexion 1 (imperial) | 0,08" |
| Longueur connexion 2 | 133,5mm |
| Longueur connexion 2 (imperial) | 5,26" |
| Medium temperature (continuous) | 10°C - 49°C |
| Medium temperature (continuous) (imperial) | 50°F - 120,2°F |
| Pression de service maximum à 20 °C | 12,5bar |
| Pression de service maximum à 20 °C (imperial) | 181,3psi |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Oui |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Oui |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
