VSH XPress Sprinkler ML coude 45° (2 x à sertir)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
123459905	32	0,11 kg	111x73x39 mm	sac (5 pc)	05414764439665
6350894	40	0,16 kg	124x70x47 mm	sac (5 pc)	05414764191761
6350905	50	0,29 kg	164x90x57 mm	sac (1 pc)	05414764191808
6350916	63	0,5 kg	199x110x70 mm	sac (1 pc)	05414764191846

dimensions

code article	taille	d1	dN1	l1	z1	d2	DN2	l2	z2	angle de proue
123459905	32	32,0	DN25	56	14	32,0	DN25	56	14	45
6350894	40	40,0	DN32	61	25	40,0	DN32	61	25	45
6350905	50	50,0	DN40	81	30	50,0	DN40	81	30	45
6350916	63	63,0	DN50	97	33	63,0	DN50	97	33	45

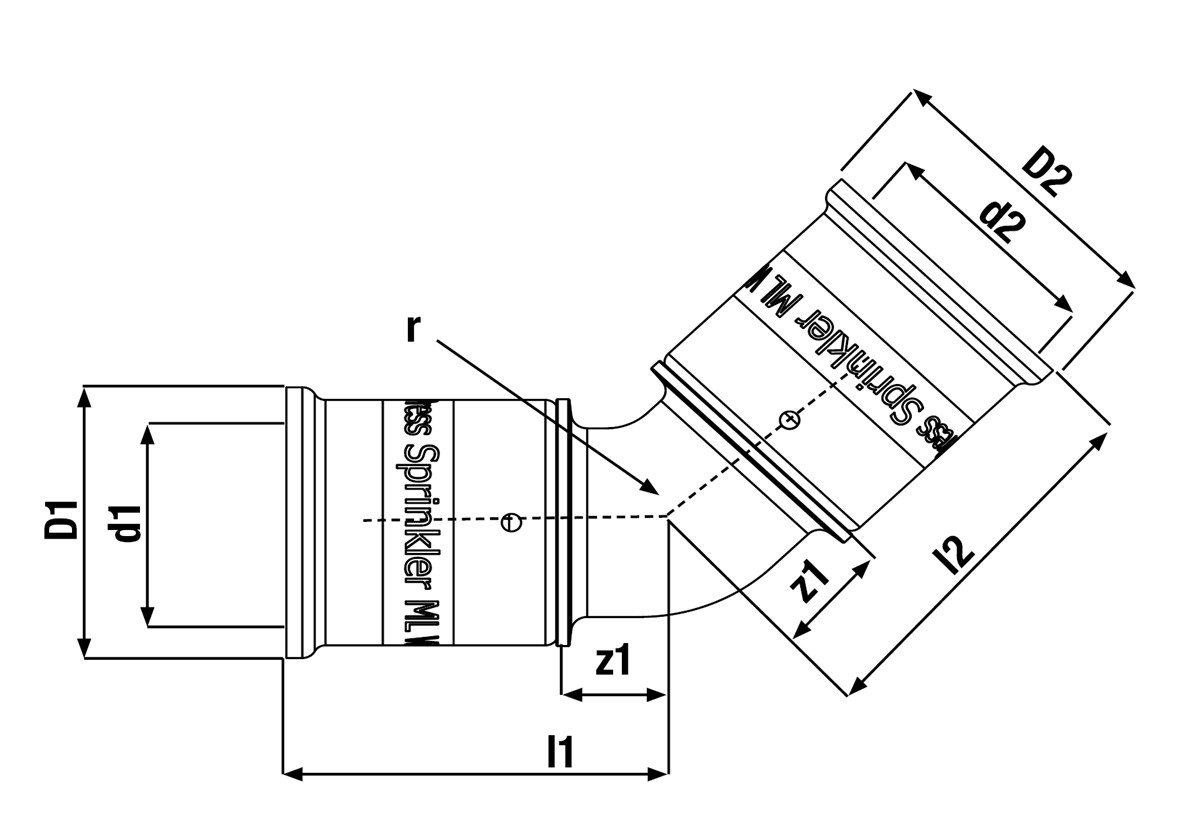

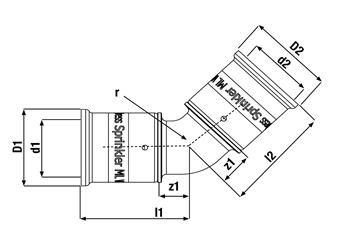

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	noir
matériaux	plastique (PVDF)
finitions	aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	Courbe (45º)
type de connexion	press (BE)
etanchéité	EPDM

général

téléchargements

ETIM

étiqueter	valeur
classe ETIM	EC003024 Raccord avec 2 connexions
Matériau connexion 1	PVDF
Qualité matériau connexion 1	PVDF (expired)
Surface de protection de connexion 1	Non-traité
Taitement de surface connexion 1	Non-traité
Matériau connexion 2	PVDF
Qualité matériau connexion 2	PVDF (expired)
Surface de protection de connexion 2	Non-traité
traitement de surface connection 2	Non-traité
Forme	Courbe
Angle du coude	45°
Reducing	Non
Excentrique	Non
Système orienté	Oui
Raccordement 1	Manchon à sertir
Contour code connection 1	UC
Raccordement 2	Manchon à sertir
Contour code connection 2	UC
Main colour fitting	Noir
Matériau d'étanchéité	EPDM
Avec arrêt cam / -Rand	Oui
Haute résistance à la traction	Oui
Medium temperature (continuous)	10°C - 49°C
Medium temperature (continuous) (imperial)	50°F - 120,2°F
Pression de service maximum à 20 °C	10bar
Pression de service maximum à 20 °C (imperial)	145,04psi
avec emballage	Non
Limité	Non
With connection indicator	Oui
Avec vidange	Non
Avec dégazeur	Non
Etiquette FM	Non
Etiquette LPCB	Non
Etiquette ULC	Non
Etiquette UL	Non
VdS quality mark	Oui
DVGW quality mark for gas	Non
DVGW quality mark for water	Non
Certified according to NF 545	Non
KIWA certified	Non
Gastec QA mark	Non
KOMO certified	Non
