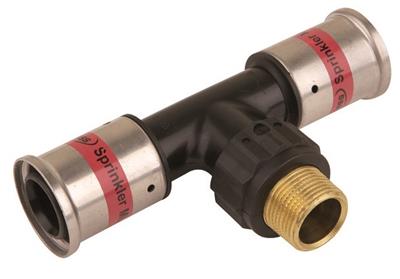

VSH XPress Sprinkler ML té-mixte (à sertir x fileté x à sertir)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
6350621	32xR3/4"x32	0,25 kg	146x86x40 mm	sac (5 pc)	05414764375871
6350641	40xR1 1/4"x40	0,43 kg	161x104x57 mm	sac (5 pc)	05414764375956
6350630	40xR1"x40	0,28 kg	150x98x47 mm	sac (5 pc)	05414764375918
6350652	50xR1 1/2"x50	0,71 kg	202x117x70 mm	sac (1 pc)	05414764376014
6350663	63xR2"x63	1,31 kg	236x144x90 mm	sac (1 pc)	05414764376038

dimensions

code article	taille	d1	dN1	l1	z1	es1	d2	DN2	l2	z2	d3	DN3	l3	z3
6350621	32xR3/4"x32	32,0	DN25	73	37	42	48,3	1 1/2" (DN40)	66	51	32,0	DN25	73	37
6350641	40xR1 1/4"x40	40,0	DN32	80	44	42	42,4	1 1/4" (DN32)	80	61	40,0	DN32	80	44
6350630	40xR1"x40	40,0	DN32	76	40	42	33,7	1" (DN25)	74	57	40,0	DN32	76	40
6350652	50xR1 1/2"x50	50,0	DN40	101	50	58	48,3	1 1/2" (DN40)	88	69	50,0	DN40	101	50
6350663	63xR2"x63	63,0	DN50	119	55	70	60,3	2" (DN50)	108	84	63,0	DN50	119	55

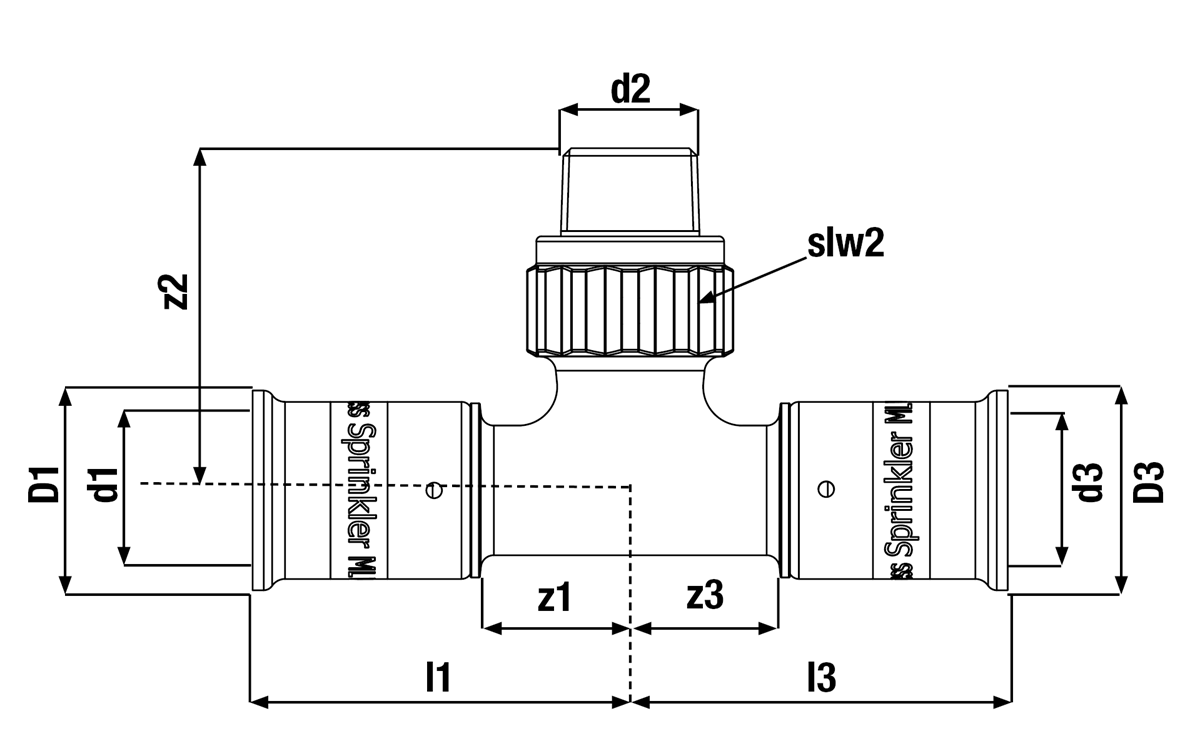

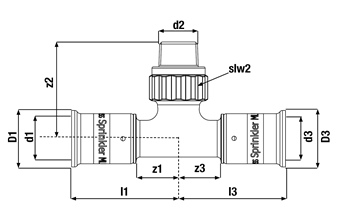

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	noir
matériaux	plastique (PVDF)
finitions	aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	T-piece, Réduction (90º)
type de connexion	press (BE), R - FPT - filetage mâle conique, press (TH)
etanchéité	EPDM

général

téléchargements

ETIM

étiqueter	valeur
classe ETIM	EC003025 Raccord avec 3 connexions
Matériau connexion 1	PVDF
Surface de protection de connexion 1	Non-traité
Taitement de surface connexion 1	Non-traité
Matériau connexion 2	Laiton
Qualité matériau connexion 2	CuZn36Pb2As (CW602N)
Surface de protection de connexion 2	Non-traité
traitement de surface connection 2	Non-traité
Raccord de connection 3	PVDF
protection de surface terminale 3	Non-traité
Traitement de surface connection 3	Non-traité
Exécution	Pièce en T
Angle	90°
En plusieurs parties	Non
Système orienté	Oui
Raccordement 1	Manchon à sertir
Contour code connection 1	UC
Raccordement 2	Filetage mâle conique gaz (BSPT)
connexion 3	Manchon à sertir
Contour code connection 3	TH
Matériau d'étanchéité	EPDM
Main colour fitting	Noir
Haute résistance à la traction	Oui
Medium temperature (continuous)	10°C - 49°C
Medium temperature (continuous) (imperial)	50°F - 120,2°F
avec emballage	Non
Avec arrêt cam / -Rand	Non
Limité	Non
With connection indicator	Oui
Etiquette FM	Non
Etiquette LPCB	Non
Etiquette ULC	Non
Etiquette UL	Non
VdS quality mark	Oui
DVGW quality mark for gas	Non
DVGW quality mark for water	Non
KIWA certified	Non
Gastec QA mark	Non
KOMO certified	Non
