group: PB500TPT
La vanne PB500 est une vanne à boisseau sphérique quart de tour compacte et facile à utiliser de la gamme Pegler et est conçue pour un service long et sans problème. Ils constituent un moyen idéal d'isoler une gamme de fluides ou de gaz dans les canalisations.
eau potable
chauffage
refroidissement
vapeur
air comprimé
installations de bâtiments
industrie
WRAS
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 243025 | G1" (DN25) rouge | 0,62 kg | 83x56x80 mm | sac (1 pc) | 05013866029721 |
| 243023 | G1/2" (DN15) rouge | 0,2 kg | 60x41x59 mm | sac (1 pc) | 05013866029707 |
| 243021 | G1/4" (DN8) rouge | 0,15 kg | 52x41x50 mm | boîte en carton (10 pc) | 05022050248336 |
| 243022 | G3/8" (DN10) rouge | 0,15 kg | 53x41x50 mm | boîte en carton (10 pc) | 05022050253705 |
| 243024 | G3/4" (DN20) rouge | 0,42 kg | 75x48x68 mm | sac (1 pc) | 05013866029714 |

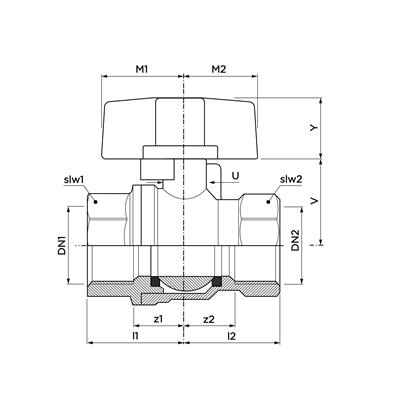

| code article | taille | dN1 | l1 | z1 | slw1 | DN2 | l2 | z2 | slw2 | M | H | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 243025 | G1" (DN25) rouge | 1" (DN25) | 40 | 24 | 43 | 1" (DN25) | 40 | 24 | 43 | 50 | 56 | 18 | 35 | 11 | 90 |
| 243023 | G1/2" (DN15) rouge | 1/2" (DN15) | 30 | 18 | 31 | 1/2" (DN15) | 30 | 18 | 31 | 50 | 41 | 18 | 20 | 10 | 90 |
| 243021 | G1/4" (DN8) rouge | 1/4" (DN8) | 24 | 14 | 23 | 1/4" (DN8) | 24 | 14 | 23 | 50 | 38 | 18 | 16 | 9 | 90 |
| 243022 | G3/8" (DN10) rouge | 3/8" (DN10) | 24 | 15 | 25 | 3/8" (DN10) | 24 | 15 | 25 | 50 | 38 | 18 | 16 | 9 | 90 |
| 243024 | G3/4" (DN20) rouge | 3/4" (DN20) | 34 | 20 | 37 | 3/4" (DN20) | 34 | 20 | 37 | 50 | 52 | 18 | 31 | 11 | 90 |
| couleur | chrome |
|---|---|
| matériaux | brass (CW617N) |
| finitions | chromé |
| fabricant | Pegler Yorkshire |
| forme | droit (0º) |
| type de connexion | G - filletage femmeles gaz cylindrique |
| pression nominale (PN) | PN 25 |
| etanchéité | FPM, PTFE |
| groupe de produit | vannes (vannes à bille) |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| code intrastat | 84818081 |
| marque | Apollo |
| serie | vanne à bille |
| type de produit | PB500TPT |
| code unspsc | 40141607 |
WRAS Certificate 1904014_PB Ball Valves certificats |
télécharger | |
 Diagram diagramme |
jpg | télécharger |
 PB500T_Chromium_Plated_Brass_Full_Bore_Ball_Valve_Red_T_Handle_PN25 image |
jpg | télécharger |
 PB500T image |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| Housing material | Laiton |
| Qualité de matière | CuZn40Pb2 (CW617N) |
| Surface protection housing | Chromé |
| Matériau joint boisseau sphérique | PTFE |
| matériau boisseau sphérique | Laiton |
| Matériau broche | Laiton |
| Matériau tige primaire | FPM (FKM) |
| Raccordement 1 | Filetage femelle gaz cylindrique (BSPP) |
| Avec raccord connexion 1 | Non |
| Raccordement 2 | Filetage femelle gaz cylindrique (BSPP) |
| Avec raccord connexion 2 | Non |
| Phase de compression | PN 25 |
| Bride tournante | PN 25 |
| Avec vidange | Non |
| Vidange | Non |
| With non-return valve | Non |
| Avec filtre | Non |
| Avec thermomètre | Non |
| Exécution | Droit |
| With insulation shell | Non |
| Etiquette FM | Non |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| Medium temperature (continuous) | -10°C - 150°C |
| Medium temperature (continuous) (imperial) | 14°F - 302°F |
| Stérile | Non |
| Exempt de graisse | Non |
| Service | Poignée T |
| Construction du corps | Unique |
| Passage intégral | Oui |
| Hauteur poignée | 18mm |
| Hauteur poignée (imperial) | 0,71" |
| Angle de la vanne | 0° |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
