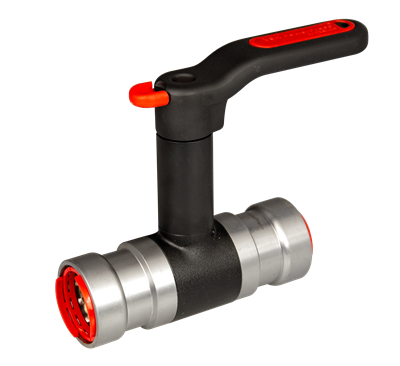

VSH PowerPress robinet à bille haut

VSH PowerPress robinet à bille haut

PP550EL

Le robinet à tournant sphérique VSH PowerPress®; fait partie du système VSH PowerPress®;. En utilisant ce système, les temps d'installation sont considérablement réduits et un environnement de travail propre est assuré. La gamme se compose de raccords à sertir à profil DW et de vannes dans les tailles ½" jusqu'à 2" inclu.

  • poignée ergonomique pro-grip
  • poignée verrouillable avec insert de poignée réversible
  • Excellente résistance à la corrosion grâce au revêtement ZnNi
  • Identification claire des matériaux et des dimensions
  • Anneau Visu-Control® et fonction fuite avant sertissage

applications

eau potable chauffage refroidissement vapeur air comprimé

segments

installations de bâtiments industrie
code article taille poids dimensions emballage GTIN
PWR9440123 1/2" (DN15) 0,76 kg 159x31x127 mm sac (1 pc) 05022050631497
PWR9440134 3/4" (DN20) 0,85 kg 159x38x132 mm sac (1 pc) 05022050631527
PWR9440145 1" (DN25) 1,13 kg 168x46x140 mm sac (1 pc) 05022050631558
PWR9440156 1 1/4" (DN32) 1,49 kg 184x56x151 mm sac (1 pc) 05022050631589
PWR9440167 1 1/2" (DN40) 1,97 kg 248x62x157 mm sac (1 pc) 05022050631619
PWR9440178 2" (DN50) 2,93 kg 258x74x178 mm boîte en carton (1 pc) 05022050527271
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2 M1 M2 E H h2 Y V U a
PWR9440123 1/2" (DN15) 21,3 DN15 55 27 21,3 DN15 55 27 34 105 29 110 10 37 74 28 90
PWR9440134 3/4" (DN20) 26,9 DN20 55 24 26,9 DN20 55 24 34 105 29 113 10 37 76 28 90
PWR9440145 1" (DN25) 33,7 DN25 63 27 33,7 DN25 63 27 34 105 29 117 10 37 80 28 90
PWR9440156 1 1/4" (DN32) 42,4 DN32 80 32 42,4 DN32 80 32 34 105 29 123 10 37 86 28 90
PWR9440167 1 1/2" (DN40) 48,3 DN40 83 34 48,3 DN40 83 34 34 165 29 129 10 37 92 28 90
PWR9440178 2" (DN50) 60,3 DN50 93 40 60,3 DN50 93 40 34 165 29 136 10 37 99 28 90
voir ci-dessus pour le schéma avec ces dimensions.
couleur noir
matériaux brass (CW511L (lead-free))
finitions zinc-nickel plated
fabricant Pegler Yorkshire
forme droit (0º)
type de connexion press (DW)
pression nominale (PN) PN 16
etanchéité EPDM
groupe de produit vannes (vannes à bille)
classe ETIM EC011343 Vanne à sphère
code intrastat 84818081
pays d'origine Royaume-Uni
marque VSH
serie PowerPress
type de produit PP550EL
code unspsc 40141607
étiqueter valeur
classe ETIM EC011343 Vanne à sphère
Housing material Laiton
Qualité de matière CuZn38As
Matériau joint boisseau sphérique PTFE
matériau boisseau sphérique Laiton
Matériau broche Acier inoxydable
Matériau tige primaire EPDM
Raccordement 1 Manchon à sertir
Avec raccord connexion 1 Non
Contour code connection 1 DW
Raccordement 2 Manchon à sertir
Avec raccord connexion 2 Non
Contour code connection 2 DW
Étanchéité EPDM
Phase de compression PN 16
Bride tournante PN 16
Avec vidange Non
Vidange Non
With non-return valve Non
Avec filtre Non
Avec thermomètre Non
Exécution Droit
With insulation shell Non
Etiquette FM Non
Etiquette UL Non
Etiquette ULC Non
Etiquette LPCB Non
Medium temperature (continuous) -10°C - 135°C
Medium temperature (continuous) (imperial) 14°F - 275°F
Stérile Non
Exempt de graisse Non
Service Poignée
Construction du corps Unique
Passage intégral Oui
Hauteur poignée 37mm
Hauteur poignée (imperial) 1,46"
Longueur poignée 34mm
Longueur poignée (imperial) 1,34"
Angle de la vanne
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Non

accessoires

code article description
PWR9401744 VSH PowerPress indicateur de profondeur d'insertion 1/2"-2"
