PPSU550
Le robinet à tournant sphérique VSH PowerPress®; fait partie du système VSH PowerPress®;. En utilisant ce système, les temps d'installation sont considérablement réduits et un environnement de travail propre est assuré. La gamme se compose de raccords à sertir à profil DW et de vannes dans les tailles ½" jusqu'à 2" inclu.
applications
segments
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| PWR9440068 | 1/2" (DN15) | 0,87 kg | 31x159x80 mm | sac (1 pc) | 05022050631275 |
| PWR9440079 | 3/4" (DN20) | 1,03 kg | 38x161x85 mm | sac (1 pc) | 05022050631305 |
| PWR9440081 | 1" (DN25) | 1,42 kg | 46x174x93 mm | sac (1 pc) | 05022050631404 |
| PWR9440090 | 1 1/4" (DN32) | 2,85 kg | 57x210x104 mm | sac (1 pc) | 05022050631435 |
| PWR9440101 | 1 1/2" (DN40) | 2,77 kg | 66x248x116 mm | sac (1 pc) | 05022050631466 |
| PWR9440112 | 2" (DN50) | 4,32 kg | 83x258x132 mm | boîte en carton (1 pc) | 05022050527219 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 | slw0 | M1 | M2 | E | H | h2 | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWR9440068 | 1/2" (DN15) | 21,3 | 1/2" (DN15) | 55 | 27 | 21,3 | 1/2" (DN15) | 96 | 68 | 36 | 36 | 34 | 105 | 29 | 60 | 10 | 37 | 23 | 28 | 90 |
| PWR9440079 | 3/4" (DN20) | 26,9 | 3/4" (DN20) | 55 | 24 | 26,9 | 3/4" (DN20) | 102 | 71 | 41 | 41 | 34 | 105 | 29 | 56 | 10 | 37 | 25 | 28 | 90 |
| PWR9440081 | 1" (DN25) | 33,7 | 1" (DN25) | 63 | 27 | 33,7 | 1" (DN25) | 111 | 75 | 50 | 50 | 34 | 105 | 29 | 65 | 10 | 37 | 28 | 28 | 90 |
| PWR9440090 | 1 1/4" (DN32) | 42,4 | 1 1/4" (DN32) | 80 | 32 | 42,4 | 1 1/4" (DN32) | 126 | 78 | 60 | 60 | 34 | 105 | 29 | 71 | 10 | 37 | 34 | 28 | 90 |
| PWR9440101 | 1 1/2" (DN40) | 48,3 | 1 1/2" (DN40) | 83 | 34 | 48,3 | 1 1/2" (DN40) | 139 | 90 | 70 | 7 | 34 | 165 | 29 | 77 | 10 | 37 | 41 | 28 | 90 |
| PWR9440112 | 2" (DN50) | 60,3 | 2" (DN50) | 93 | 40 | 60,3 | 2" (DN50) | 158 | 105 | 85 | 85 | 34 | 165 | 29 | 85 | 10 | 37 | 48 | 28 | 90 |
| couleur | noir |
|---|---|
| matériaux | brass (CW511L (lead-free)) |
| finitions | zinc-nickel plated |
| fabricant | Pegler Yorkshire |
| forme | droit (0º) |
| type de connexion | press (DW) |
| pression nominale (PN) | PN 16 |
| etanchéité | EPDM |
| groupe de produit | vannes (vannes à bille) |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| code intrastat | 84818081 |
| marque | VSH |
| serie | PowerPress |
| type de produit | PPSU550 |
| code unspsc | 40141607 |
 PPSU550 image |
png | télécharger |

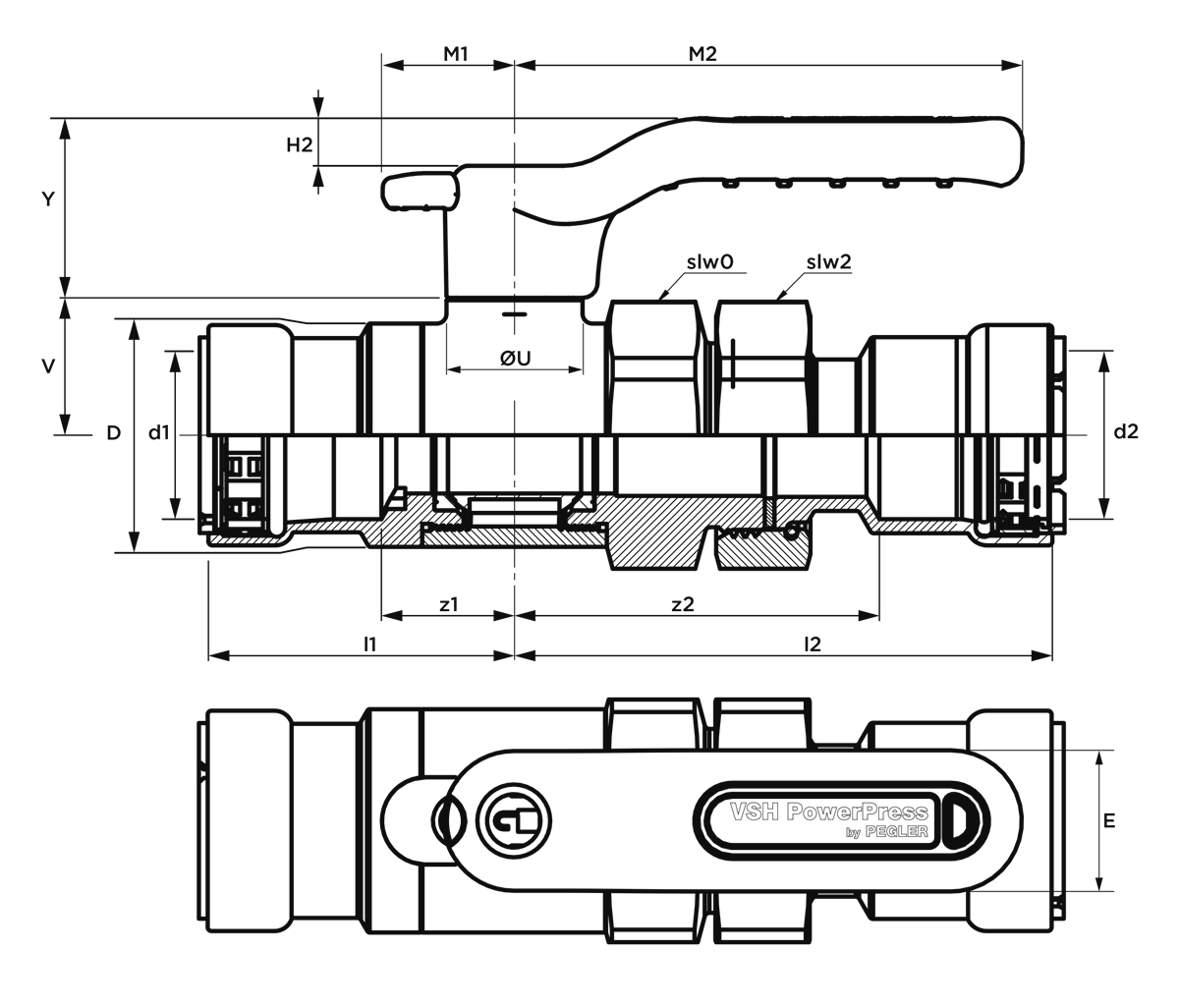

 Diagram diagramme |
png | télécharger |
VSH PowerPress instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| Housing material | Laiton |
| Qualité de matière | CuZn38As |
| Matériau joint boisseau sphérique | PTFE |
| matériau boisseau sphérique | Laiton |
| Matériau broche | Acier inoxydable |
| Matériau tige primaire | EPDM |
| Raccordement 1 | Manchon à sertir |
| Avec raccord connexion 1 | Non |
| Contour code connection 1 | DW |
| Raccordement 2 | Manchon à sertir |
| Avec raccord connexion 2 | Oui |
| Contour code connection 2 | DW |
| Étanchéité | EPDM |
| Phase de compression | PN 16 |
| Bride tournante | PN 16 |
| Avec vidange | Non |
| Vidange | Non |
| With non-return valve | Non |
| Avec filtre | Non |
| Avec thermomètre | Non |
| Exécution | Droit |
| With insulation shell | Non |
| Etiquette FM | Non |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| Medium temperature (continuous) | -10°C - 120°C |
| Medium temperature (continuous) (imperial) | 14°F - 248°F |
| Stérile | Non |
| Exempt de graisse | Non |
| Service | Poignée |
| Construction du corps | 2 pièces |
| Passage intégral | Oui |
| Hauteur poignée | 37mm |
| Hauteur poignée (imperial) | 1,46" |
| Longueur poignée | 34mm |
| Longueur poignée (imperial) | 1,34" |
| Angle de la vanne | 0° |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
| code article | description | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress indicateur de profondeur d'insertion 1/2"-2" |
