PS1260
La vanne d'équilibrage statique de type PS1260 VSH XPress ProFlow est dotée de raccords à sertir à profil M et est une vanne d'équilibrage à large plage avec fonction d'arrêt et orifice fixe (FODRV). L'orifice fixe permet des mesures de débit rapides et précises avec une valeur Kv fixe tandis que la poignée robuste permet un contrôle facile. L'indicateur de position numérique et l'arrêt de mémoire assurent un ajustement optimal au flux de conception. Les vannes de type PS1260 font partie du système VSH XPress et sont disponibles dans les tailles DN15-DN50.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 126610 | 15 (DN15) ULF | 0,56 kg | 107x90x143 mm | sac (1 pc) | 05022050615923 |
| 126611 | 15 (DN15) LF | 0,56 kg | 107x90x143 mm | sac (1 pc) | 05022050616449 |
| 126612 | 15 (DN15) MF | 0,55 kg | 107x90x143 mm | sac (1 pc) | 05022050615954 |
| 126613 | 15 (DN15) SF | 0,55 kg | 107x90x143 mm | sac (1 pc) | 05022050615985 |
| 126614 | 18 (DN15) LF | 0,55 kg | 107x90x143 mm | sac (1 pc) | 05022050616012 |
| 126615 | 18 (DN15) SF | 0,55 kg | 107x90x143 mm | sac (1 pc) | 05022050616104 |
| 126616 | 22 (DN20) SF | 0,68 kg | 114x90x144 mm | sac (1 pc) | 05022050616135 |
| 126617 | 28 (DN25) SF | 1 kg | 131x90x167 mm | sac (1 pc) | 05022050616418 |
| 126618 | 35 (DN32) SF | 1,59 kg | 154x90x188 mm | sac (1 pc) | 05022050616166 |
| 126619 | 42 (DN40) SF | 2,05 kg | 163x90x202 mm | sac (1 pc) | 05022050616197 |
| 126620 | 54 (DN50) SF | 3,36 kg | 175x90x196 mm | sac (1 pc) | 05022050616388 |

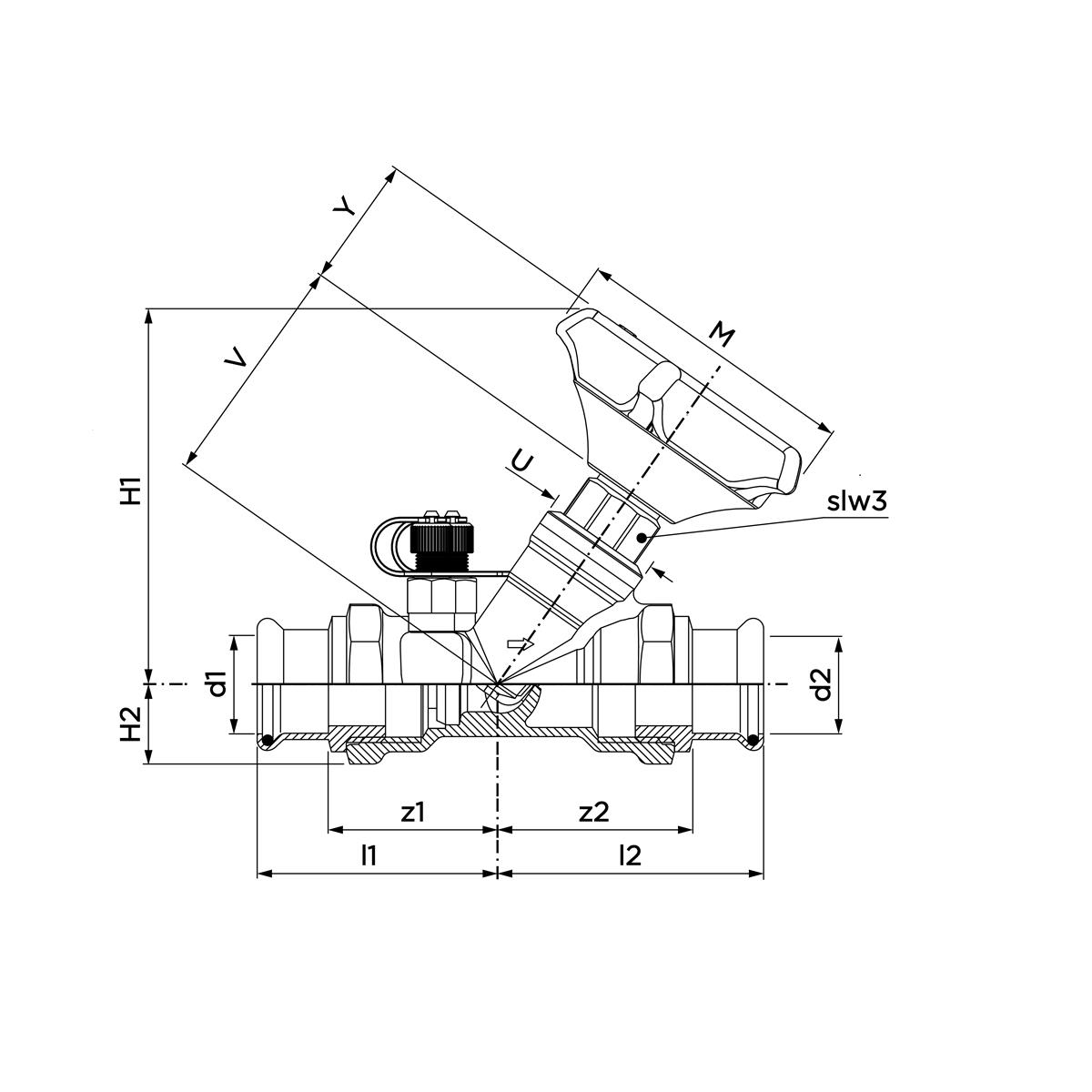

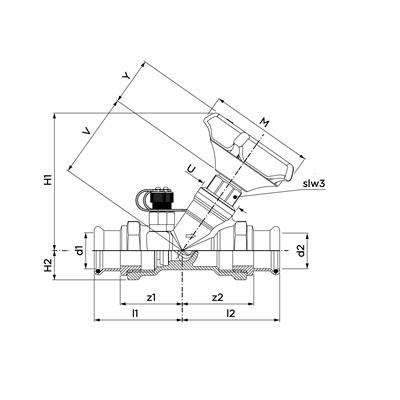

| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | M | H | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 126610 | 15 (DN15) ULF | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 62 | 42 | 90 | 92 | 38 | 32 | 27 | 55 |
| 126611 | 15 (DN15) LF | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 62 | 42 | 90 | 92 | 38 | 32 | 27 | 55 |
| 126612 | 15 (DN15) MF | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 62 | 42 | 90 | 92 | 38 | 32 | 27 | 55 |
| 126613 | 15 (DN15) SF | 15,0 | DN12 | 60 | 40 | 15,0 | DN12 | 62 | 42 | 90 | 92 | 38 | 32 | 27 | 55 |
| 126614 | 18 (DN15) LF | 18,0 | DN15 | 60 | 40 | 18,0 | DN15 | 62 | 42 | 90 | 92 | 38 | 32 | 27 | 55 |
| 126615 | 18 (DN15) SF | 18,0 | DN15 | 60 | 40 | 18,0 | DN15 | 62 | 42 | 90 | 92 | 38 | 32 | 27 | 55 |
| 126616 | 22 (DN20) SF | 22,0 | DN20 | 60 | 39 | 22,0 | DN20 | 64 | 43 | 90 | 96 | 38 | 38 | 27 | 55 |
| 126617 | 28 (DN25) SF | 28,0 | DN25 | 72 | 49 | 28,0 | DN25 | 79 | 56 | 90 | 108 | 38 | 45 | 33 | 55 |
| 126618 | 35 (DN32) SF | 35,0 | DN32 | 80 | 54 | 35,0 | DN32 | 96 | 70 | 90 | 126 | 38 | 56 | 41 | 55 |
| 126619 | 42 (DN40) SF | 42,0 | DN40 | 88 | 58 | 42,0 | DN40 | 103 | 73 | 90 | 132 | 38 | 62 | 50 | 55 |
| 126620 | 54 (DN50) SF | 54,0 | DN50 | 79 | 66 | 54,0 | DN50 | 79 | 66 | 90 | 141 | 38 | 103 | 57 | 55 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW511L (lead-free)) |
| finitions | aucune |
| fabricant | Pegler Yorkshire |
| forme | droit (0º) |
| type de connexion | press (M) |
| pression nominale (PN) | PN 16 |
| etanchéité | EPDM |
| groupe de produit | vannes (robinet de radiateur manuel, vanne d'équilabrage) |
|---|---|
| classe ETIM | EC011463 Regulating valve |
| code intrastat | 84818099 |
| marque | VSH |
| serie | XPress ProFlow Static |
| type de produit | PS1260 |
| code unspsc | 40141609 |
Apollo ProFlow statisch 1260-bestektekst-NL autre annexe |
docx | télécharger |

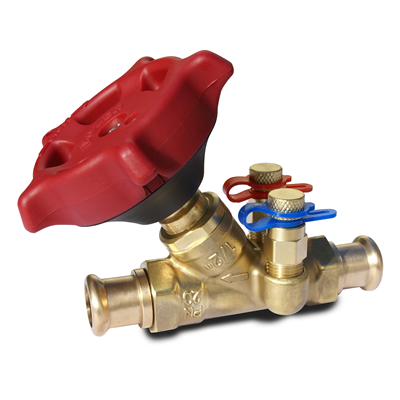

 PS1260 image |
png | télécharger |
XPress_adapted_valves_WRAS certificats |
télécharger | |
Apollo_ProFlow_statisch_1260-V955-Ausschreibungstexte-DE autre annexe |
télécharger | |
 Diagram diagramme |
jpg | télécharger |
Apollo_ProFlow_statisch_1260-V955-prescription_text-EN autre annexe |
docx | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC011463 Regulating valve |
| Housing material | Bronze |
| Qualité de matière | CuZn38As |
| Traitement de la surface | Non-traité |
| Raccordement 1 | Manchon à sertir |
| Avec raccord connexion 1 | Non |
| Raccordement 2 | Manchon à sertir |
| Avec raccord connexion 2 | Non |
| Phase de compression | PN 16 |
| Bride tournante | PN 16 |
| Suitable for tap water | Oui |
| Suitable for hot tap water | Oui |
| Convient pour eau chauffage | Oui |
| pression de service maximum | 16bar |
| pression de service maximum (imperial) | 232,06psi |
| Medium temperature (continuous) | 30°C - 110°C |
| Medium temperature (continuous) (imperial) | 86°F - 230°F |
| Preset sealable/lockable | Oui |
| Suitable for manual operation | Oui |
| Motor-controlled | Non |
| Thermostatic | Non |
| Avec vidange | Non |
| Avec thermomètre | Non |
| Avec indicateur de position | Non |
| Avec mamelons de mesure | Oui |
| With extended measuring nipples | Non |
| Avec connecteur de mesure | Oui |
| Height operating element | 38mm |
| Height operating element (imperial) | 1,5" |
| Diameter handwheel | 90mm |
| Diameter handwheel (imperial) | 3,54" |
| Angle de la broche | 55° |
| avec une isolation | Non |
