VSH XPress Inox Gaz réduction (mâle x à sertir)

VSH XPress Inox Gaz réduction (mâle x à sertir)

R2707G

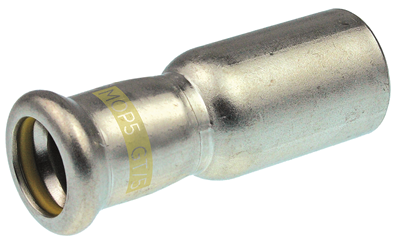

Le VSH XPress R2707G est une réduction en acier inoxydable avec une extrémité mâle et une exttrémité femelle à sertir, applicable au gaz. Idéal pour les applications où des niveaux élevés de sulfure d'hydrogène font du cuivre un choix de matériau inapproprié. Le joint torique jaune et le marquage bien visible à l'extérieur de ce raccord garantissent une identification claire du système.

  • installation plus sûre grâce à l'absence de flammes nues ou de chaleur requise
  • butée: arrêt de tube pour l'extrémité du tuyau
  • fourni avec toutes les homologations applicables
  • identification claire lors du montage du matériau et de la dimension

applications

gaz naturel air comprimé

segments

installations de bâtiments industrie

certificats

ARGB-KVBG Kitemark DVGW Gas ÖVGW Gas SVGW Gas
assortiment
code article taille poids dimensions emballage GTIN
6210591 Ø18x15 0,04 kg 55x23x23 mm sac (10 pc) 08711985211139
6210600 Ø22x15 0,05 kg 60x23x23 mm sac (10 pc) 08711985211146
6210611 Ø22x18 0,05 kg 72x27x27 mm sac (10 pc) 08711985210538
6210622 Ø28x15 0,06 kg 57x28x28 mm sac (10 pc) 08711985210521
6210633 Ø28x18 0,06 kg 77x28x28 mm sac (10 pc) 08711985211054
6210644 Ø28x22 0,07 kg 67x35x35 mm sac (10 pc) 08711985210514
6210655 Ø35x22 0,09 kg 83x35x35 mm sac (10 pc) 08711985210507
6210666 Ø35x28 0,09 kg 73x38x38 mm sac (10 pc) 08711985210347
6210677 Ø42x28 0,14 kg 98x42x42 mm sac (4 pc) 08711985210354
6210688 Ø42x35 0,12 kg 99x45x45 mm sac (4 pc) 08711985224764
6210699 Ø54x28 0,19 kg 79x54x54 mm sac (4 pc) 08711985210361
6210701 Ø54x35 0,2 kg 128x54x54 mm sac (4 pc) 08711985210378
6210710 Ø54x42 0,18 kg 97x54x54 mm sac (4 pc) 08711985210385
6212525 Ø76,1x42 0,46 kg 151x76x76 mm sac (1 pc) 08711985332599
6212536 Ø76,1x54 0,48 kg 204x76x76 mm sac (1 pc) 08711985332605
6212547 Ø88,9x54 0,59 kg 140x89x89 mm sac (1 pc) 08711985332612
6212558 Ø88,9x76,1 0,71 kg 156x94x94 mm sac (1 pc) 08711985332629
6212569 Ø108x54 0,88 kg 196x108x108 mm sac (1 pc) 08711985332636
6212571 Ø108x76,1 0,98 kg 156x108x108 mm sac (1 pc) 08711985332643
6212580 Ø108x88,9 1,05 kg 190x109x109 mm sac (1 pc) 08711985332650
dimensions
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2
6210591 Ø18x15 18,0 DN15 29 9 15,0 DN12 26 6
6210600 Ø22x15 22,0 DN20 34 13 15,0 DN12 26 6
6210611 Ø22x18 22,0 DN20 46 23 18,0 DN15 26 6
6210622 Ø28x15 28,0 DN25 32 11 15,0 DN12 25 5
6210633 Ø28x18 28,0 DN25 51 28 18,0 DN15 26 6
6210644 Ø28x22 28,0 DN25 38 12 22,0 DN20 29 8
6210655 Ø35x22 35,0 DN32 43 17 22,0 DN20 40 19
6210666 Ø35x28 35,0 DN32 43 17 28,0 DN25 30 7
6210677 Ø42x28 42,0 DN40 58 28 28,0 DN25 40 17
6210688 Ø42x35 42,0 DN40 59 24 35,0 DN32 40 17
6210699 Ø54x28 54,0 DN50 42 12 28,0 DN25 37 11
6210701 Ø54x35 54,0 DN50 78 43 35,0 DN32 50 24
6210710 Ø54x42 54,0 DN50 60 25 42,0 DN40 37 7
6212525 Ø76,1x42 76,1 DN65 101 46 42,0 DN40 50 20
6212536 Ø76,1x54 76,1 DN65 154 77 54,0 DN50 50 15
6212547 Ø88,9x54 88,9 DN80 90 35 54,0 DN50 50 15
6212558 Ø88,9x76,1 88,9 DN80 106 43 76,1 DN65 50 15
6212569 Ø108x54 108,0 DN100 131 54 54,0 DN50 65 10
6212571 Ø108x76,1 108,0 DN100 91 28 76,1 DN65 65 10
6212580 Ø108x88,9 108,0 DN100 112 35 88,9 DN80 78 15

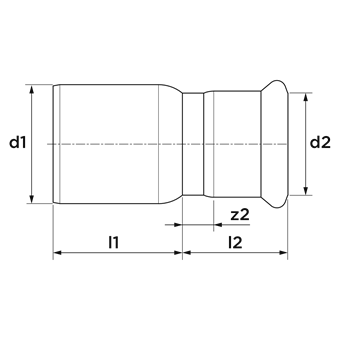

voir ci-dessus pour le schéma avec ces dimensions.
caractéristiques

caractéristiques

couleur Argent
matériaux acier inoxydable (acier inoxydable 316L (1.4404))
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit, Réduction
type de connexion bout du tube, press (M)
etanchéité HNBR
général

général

groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73072980
marque VSH
serie XPress Inox Gaz
type de produit R2707G
téléchargements
ETIM
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier inoxydable
Qualité matériau connexion 1 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Acier inoxydable
Qualité matériau connexion 2 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Exécution Unique
Reducing Oui
Excentrique Non
Système orienté Oui
Raccordement 1 coin conique
Raccordement 2 Manchon à sertir
Contour code connection 2 M
Main colour fitting Gris
Matériau d'étanchéité HNBR
Avec arrêt cam / -Rand Oui
Medium temperature (continuous) -20°C - 70°C
Medium temperature (continuous) (imperial) -4°F - 158°F
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Non
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
VdS quality mark Non
With approval for TÜV Non
DVGW quality mark for gas Oui
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non
