R2710

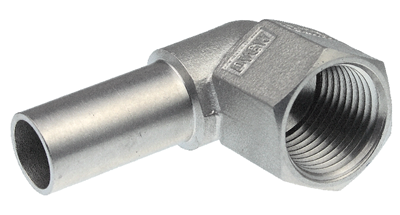

Le VSH XPress R2710 est un coude à 90° en acier inoxydable avec une extrémité mâle à sertir et une extrémité taraudée. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à chaque application envisageable.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6192274 | 15xRp1/2" | 0,08 kg | 56x38x28 mm | sac (10 pc) | 08711985152937 |

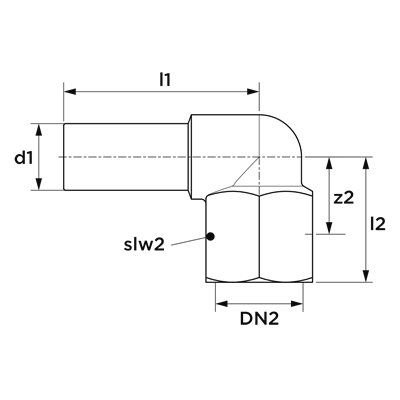

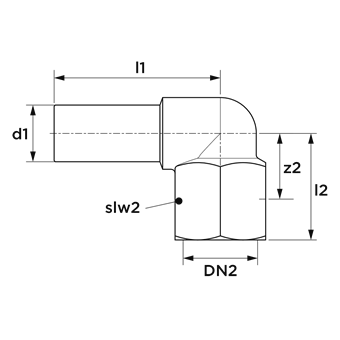

| code article | taille | d1 | dN1 | l1 | z1 | es1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6192274 | 15xRp1/2" | 15,0 | DN12 | 44 | 24 | 20 | 21,3 | 1/2" (DN15) | 28 | 13 | 24 |
| couleur | Argent |
|---|---|
| matériaux | acier inoxydable (acier inoxydable 316L (1.4404)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Coude (90º) |
| type de connexion | bout du tube (M), Rp - filetage femmeles |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 73072980 |
| marque | VSH |
| serie | XPress Inox |
| type de produit | R2710 |
| code unspsc | 40172807 |
EPD-VSH-XPress-Stainless Environmental Product Declaration |
télécharger | |
 R2710 image |
png | télécharger |
VSH XPress Stainless ATG certificats |
télécharger | |
VSH XPress Stainless Kiwa certificats |
télécharger | |
VSH XPress Stainless QB certificats |
télécharger | |
VSH XPress Stainless SVGW Water (DE) certificats |
télécharger | |
VSH XPress Stainless TA-Luft certificats |
télécharger | |
VSH XPress stainless ETA certificats |
télécharger | |
VSH XPress stainless Lloyds Register certificats |
télécharger | |
VSH XPress stainless OVGW water certificats |
télécharger | |
VSH XPress stainless RISE certificats |
télécharger | |
VSH XPress stainless WRAS certificats |
télécharger | |
VSH_XPress_Stainless-SPF certificats |
télécharger | |
VSH_XPress_Stainless_DVGW_Water certificats |
télécharger | |
VSH_XPress_Stainless_RINA certificats |
télécharger | |
VSH_XPress_Stainless_SINTEF certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH XPress Carbon&Stainless Bureau Veritas certificats |
télécharger | |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Acier inoxydable |
| Qualité matériau connexion 1 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Acier inoxydable |
| Qualité matériau connexion 2 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Diamètre intérieur connexion 1 | DN 12 |
| Diamètre extérieur connexion 1 | 15mm |
| Diamètre extérieur connexion 1 (imperial) | 0,59" |
| épaisseur paroi, connexion 1 | 1,5mm |
| Raccordement 1 | coin conique |
| Contour code connection 1 | M |
| diamètre intérieur connection 2 | ½" (15) |
| Diamètre extérieur connexion 2 | 21,3mm |
| Diamètre extérieur connexion 2 (imperial) | 0,84" |
| Raccordement 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Main colour fitting | Gris |
| Bride tournante | PN 16 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Non |
| Haute résistance à la traction | Oui |
| Longueur | 56mm |
| Longueur connexion 1 | 44mm |
| Longueur connexion 1 (imperial) | 1,73" |
| Longueur utile connexion 1 | 24mm |
| Longueur utile connexion 1 (imperial) | 0,94" |
| Longueur connexion 2 | 28,2mm |
| Longueur connexion 2 (imperial) | 1,11" |
| Longueur utile connexion 2 | 13,2mm |
| Longueur utile connexion 2 (imperial) | 0,52" |
| Medium temperature (continuous) | -35°C - 135°C |
| Medium temperature (continuous) (imperial) | -31°F - 275°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Oui |
| Certified according to NF 545 | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
| code article | description | |
|---|---|---|
 |
6222216 | VSH XPress Carbone+Inox joint torique EPDM LBP 15 |
 |
6119401 | VSH XPress Carbone+Inox joint torique FPM LBP 15 |
 |
6119784 | VSH XPress Inox joint torique FPM vapeur LBP 15 |
 |
6212646 | VSH XPress C+I Indicateur de profondeur d'insertion 12-108 |
 |
6211898 | Outil à ébavurer tube carbone et inox 12-54 |
 |
6209214 | Novopress mâchoire PB1 M15 (AFP101/ACO102) |
 |
6205342 | Novopress mâchoire PB2 M15 Ecotec |
| code article | description | ||
|---|---|---|---|
|
6222216 | VSH XPress Carbone+Inox joint torique EPDM LBP 15 | 1 |
