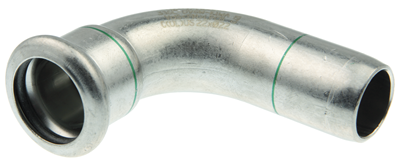

VSH XPress Inox courbe 90° (à sertir x mâle)

VSH XPress Inox courbe 90° (à sertir x mâle)

R2711

Le VSH XPress R2711 est une courbe à 90° en acier inoxydable avec une extrémité mâle et une extrémité femelle à sertir. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à chaque application envisageable.

  • butée : arrêt de tube pour extrémité de tuyau
  • fourni avec toutes les homologations applicables
  • fonction fuite avant sertissage
  • identification claire lors du montage du matériau et de la dimension

applications

eau potable chauffage refroidissement vapeur air comprimé energie solaire gicleur d'incendie conduite sèche incendie vide

segments

installations de bâtiments construction navale protection incendie industrie

certificats

ACS ATG Bureau Veritas CNBOP DVGW Wasser FG FM KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA VA (ETA) VdS WRAS
assortiment
code article taille poids dimensions emballage GTIN
6198896 12xØ12 0,04 kg 58x45x20 mm sac (10 pc) 08711985332094
6190349 15xØ15 0,05 kg 49x60x23 mm sac (10 pc) 08711985151961
6190351 18xØ18 0,06 kg 54x65x27 mm sac (10 pc) 08711985151985
6190360 22xØ22 0,08 kg 62x76x32 mm sac (5 pc) 08711985152005
6190371 28xØ28 0,12 kg 74x84x38 mm sac (5 pc) 08711985152029
6190382 35xØ35 0,17 kg 88x98x45 mm sac (5 pc) 08711985152043
6190393 42xØ42 0,26 kg 107x119x54 mm sac (2 pc) 08711985152067
6190404 54xØ54 0,39 kg 132x143x65 mm sac (2 pc) 08711985152081
6230037 76,1xØ76,1 1,08 kg 188x212x94 mm sac (2 pc) 08711985249347
6230048 88,9xØ88,9 1,42 kg 219x245x109 mm sac (2 pc) 08711985249354
6230059 108xØ108 2,08 kg 270x304x133 mm sac (2 pc) 08711985249361
dimensions
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2 gamme d'arc angle de proue
6198896 12xØ12 12,0 DN10 37 20 12,0 DN10 48 31 14 90
6190349 15xØ15 15,0 DN12 41 21 15,0 DN12 53 33 18 90
6190351 18xØ18 18,0 DN15 45 25 18,0 DN15 51 31 22 90
6190360 22xØ22 22,0 DN20 51 30 22,0 DN20 60 39 27 90
6190371 28xØ28 28,0 DN25 60 37 28,0 DN25 66 43 34 90
6190382 35xØ35 35,0 DN32 71 45 35,0 DN32 76 50 42 90
6190393 42xØ42 42,0 DN40 86 56 42,0 DN40 93 63 51 90
6190404 54xØ54 54,0 DN50 105 70 54,0 DN50 111 76 65 90
6230037 76,1xØ76,1 76,1 DN65 150 95 76,1 DN65 165 110 91 90
6230048 88,9xØ88,9 88,9 DN80 175 112 88,9 DN80 190 127 107 90
6230059 108xØ108 108,0 DN100 216 139 108,0 DN100 238 161 130 90

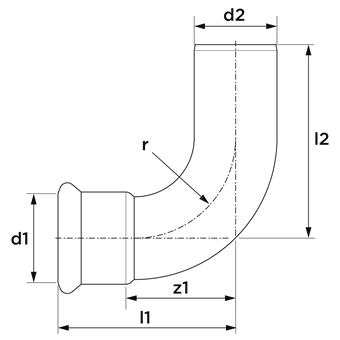

voir ci-dessus pour le schéma avec ces dimensions.
caractéristiques

caractéristiques

couleur Argent
matériaux acier inoxydable (acier inoxydable 316L (1.4404))
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Courbe (90º)
type de connexion press (M), bout du tube
etanchéité EPDM
général

général

groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73072980
marque VSH
serie XPress Inox
type de produit R2711
code unspsc 40172107
téléchargements
ETIM
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier inoxydable
Qualité matériau connexion 1 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Acier inoxydable
Qualité matériau connexion 2 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Angle du coude 90°
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Contour code connection 1 M
Raccordement 2 coin conique
Main colour fitting Gris
Bride tournante PN 16
Matériau d'étanchéité EPDM
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -35°C - 135°C
Medium temperature (continuous) (imperial) -31°F - 275°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Non
Avec vidange Non
Avec dégazeur Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Oui
Certified according to NF 545 Non
KIWA certified Oui
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non
