VSH XPress Inox courbe 45° (à sertir x mâle)

VSH XPress Inox courbe 45° (à sertir x mâle)

R2712

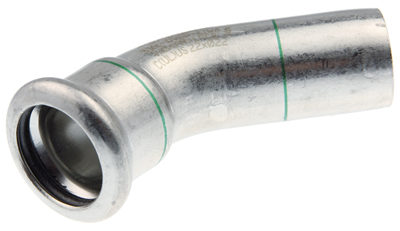

Le VSH XPress R2712 est une courbe à 45° en acier inoxydable avec une extrémité mâle et une extrémité femelle à sertir. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à chaque application envisageable.

  • butée : arrêt de tube pour extrémité de tuyau
  • fourni avec toutes les homologations applicables
  • fonction fuite avant sertissage
  • identification claire lors du montage du matériau et de la dimension

applications

eau potable chauffage refroidissement vapeur air comprimé energie solaire gicleur d'incendie conduite sèche incendie vide

segments

installations de bâtiments construction navale protection incendie industrie

certificats

ACS ATG CNBOP DVGW Wasser FM FG KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft UL ÜA ULc VA (ETA) VdS WRAS
code article taille poids dimensions emballage GTIN
6190118 15xØ15 0,04 kg 62x23x44 mm sac (10 pc) 08711985151688
6190129 18xØ18 0,05 kg 66x27x47 mm sac (10 pc) 08711985151701
6190131 22xØ22 0,07 kg 73x32x54 mm sac (10 pc) 08711985151725
6190140 28xØ28 0,1 kg 82x38x61 mm sac (10 pc) 08711985151749
6190151 35xØ35 0,13 kg 95x45x71 mm sac (5 pc) 08711985151763
6190162 42xØ42 0,21 kg 116x54x86 mm sac (4 pc) 08711985151787
6190173 54xØ54 0,29 kg 135x65x103 mm sac (2 pc) 08711985151800
6230092 76,1xØ76,1 0,82 kg 208x94x157 mm sac (2 pc) 08711985249378
6230103 88,9xØ88,9 1,1 kg 236x109x179 mm sac (2 pc) 08711985249385
6230114 108xØ108 1,63 kg 285x133x213 mm sac (2 pc) 08711985249392
code article taille d1 l1 z1 dN1 d2 l2 z2 DN2 gamme d'arc angle de proue
6190118 15xØ15 15 (DN12) 30 10 DN12 15 (DN12) 38 18 DN12 18 45
6190129 18xØ18 18 (DN15) 32 12 DN15 18 (DN15) 39 19 DN15 22 45
6190131 22xØ22 22 (DN20) 35 14 DN20 22 (DN20) 42 21 DN20 27 45
6190140 28xØ28 28 (DN25) 40 17 DN25 28 (DN25) 46 23 DN25 34 45
6190151 35xØ35 35 (DN32) 46 20 DN32 35 (DN32) 51 25 DN32 42 45
6190162 42xØ42 42 (DN40) 56 26 DN40 42 (DN40) 63 33 DN40 51 45
6190173 54xØ54 54 (DN50) 65 30 DN50 54 (DN50) 73 38 DN50 65 45
6230092 76,1xØ76,1 76,1 (DN65) 98 43 DN65 76,1 (DN65) 117 62 DN65 91 45
6230103 88,9xØ88,9 88,9 (DN80) 112 49 DN80 88,9 (DN80) 131 68 DN80 107 45
6230114 108xØ108 108 (DN100) 138 61 DN100 108 (DN100) 154 77 DN100 130 45

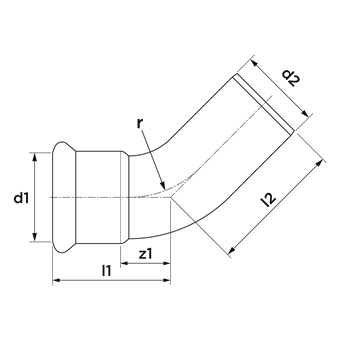

voir ci-dessus pour le schéma avec ces dimensions.
couleur Argent
matériaux acier inoxydable (acier inoxydable 316L (1.4404))
finitions aucune
fabricant 8711985000009
forme Courbe (45º)
type de connexion press (M), bout du tube
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73072980
pays d'origine Pays-Bas
marque VSH
serie XPress Inox
type de produit R2712
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier inoxydable
Qualité matériau connexion 1 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Acier inoxydable
Qualité matériau connexion 2 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Angle du coude 45°
#EC003024_EF022617 Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
#EC003024_EF013560 M
Raccordement 2 coin conique
Bride tournante PN 16
Matériau d'étanchéité EPDM
#EC003024_EF016081 Gris
Haute résistance à la traction Oui
#EC003024_EF023182 -35°C - 135°C
(imperial) -31°F - 275°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
avec emballage Non
Avec isolation thermique Non
Avec arrêt cam / -Rand Oui
Limité Non
Avec vidange Non
Avec dégazeur Non
#EC003024_EF017615 Non
#EC003024_EFDE0006 Non
#EC003024_EFDE0031 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Oui
#EC003024_EFNL0001 Oui
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
#EC003024_EFSE0002 Non
