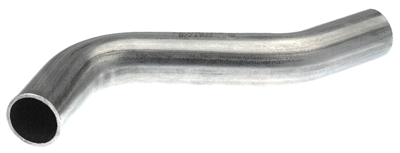

VSH XPress Inox clarinette (2 x mâle)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
6191086	Ø15	0,08 kg	158x52x15 mm	sac (10 pc)	08711985154764
6191097	Ø18	0,1 kg	165x58x18 mm	sac (10 pc)	08711985154788
6191108	Ø22	0,14 kg	178x66x22 mm	sac (10 pc)	08711985154801
6191119	Ø28	0,2 kg	210x78x28 mm	sac (10 pc)	08711985154825

dimensions

code article	taille	d1	dN1	l1	z1	es1	d2	DN2
6191086	Ø15	15,0	DN12	142	138	20	15,0	DN12
6191097	Ø18	18,0	DN15	150	145	20	18,0	DN15
6191108	Ø22	22,0	DN20	163	157	21	22,0	DN20
6191119	Ø28	28,0	DN25	195	187	23	28,0	DN25

caractéristiques

couleur	Argent
matériaux	acier inoxydable (acier inoxydable 316L (1.4404))
finitions	aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	Jump
type de connexion	bout du tube
etanchéité	EPDM

général

téléchargements

EPD VSH XPress Stainless Environmental Product Declaration	pdf	télécharger
R2717 image	png	télécharger
VSH XPress Stainless ATG certificats	pdf	télécharger
VSH XPress Stainless DVGW Water certificats	pdf	télécharger
VSH XPress Stainless ETA certificats	pdf	télécharger
VSH XPress Stainless FM certificats	pdf	télécharger
VSH XPress Stainless Kiwa certificats	pdf	télécharger
VSH XPress Stainless LPCB certificats	pdf	télécharger
VSH XPress Stainless Lloyds Register certificats	pdf	télécharger
VSH XPress Stainless OVGW water certificats	pdf	télécharger
VSH XPress Stainless QB certificats	pdf	télécharger
VSH XPress Stainless RINA certificats	pdf	télécharger
VSH XPress Stainless RISE certificats	pdf	télécharger
VSH XPress Stainless SBSC certificats	pdf	télécharger
VSH XPress Stainless SINTEF certificats	pdf	télécharger
VSH XPress Stainless SPF certificats	pdf	télécharger
VSH XPress Stainless SVGW Water (DE) certificats	pdf	télécharger
VSH XPress Stainless TA-Luft certificats	pdf	télécharger
VSH XPress Stainless VdS certificats	pdf	télécharger
VSH XPress Stainless WRAS certificats	pdf	télécharger
Diagram diagramme	png	télécharger
VSH XPress Carbon&Stainless Bureau Veritas certificats	pdf	télécharger
VSH XPress installation instructions document d'installation et de maintenance	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC003024 Raccord avec 2 connexions
Matériau connexion 1	Acier inoxydable
Qualité matériau connexion 1	Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1	Non-traité
Taitement de surface connexion 1	Non-traité
Matériau connexion 2	Acier inoxydable
Qualité matériau connexion 2	Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2	Non-traité
traitement de surface connection 2	Non-traité
Forme	Fente
Exécution	Unique
Reducing	Non
Excentrique	Non
Système orienté	Oui
Raccordement 1	coin conique
Raccordement 2	coin conique
Main colour fitting	Gris
Matériau d'étanchéité	EPDM
Avec arrêt cam / -Rand	Non
Haute résistance à la traction	Oui
Medium temperature (continuous)	-35°C - 135°C
Medium temperature (continuous) (imperial)	-31°F - 275°F
Pression de service maximum à 20 °C	16bar
Pression de service maximum à 20 °C (imperial)	232,06psi
Avec isolation thermique	Non
avec emballage	Non
Limité	Non
With connection indicator	Non
Avec vidange	Non
Avec dégazeur	Non
Etiquette ULC	Non
Etiquette UL	Non
DIN-CERTCO certificate	Non
With approval for TÜV	Non
DVGW quality mark for gas	Non
DVGW quality mark for water	Oui
Certified according to NF 545	Non
KIWA certified	Oui
Gastec QA mark	Non
KOMO certified	Non
Gastec QA - AR 214 (H2)	Non
Type approval according to BBR/EKS	Non
