VSH XPress Inox tube cintré 30° (2 x mâle)

VSH XPress Inox tube cintré 30° (2 x mâle)

R2723

Le VSH XPress R2723 est un tube cintré à 30° en acier inoxydable avec 2 extrémités mâles à sertir. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à chaque application envisageable.

  • Fourni avec toutes les homologations applicables
  • identification claire lors du montage du matériau et de la dimension

applications

eau potable chauffage refroidissement vapeur air comprimé energie solaire gicleur d'incendie conduite sèche incendie vide

segments

installations de bâtiments construction navale protection incendie industrie

certificats

ATG CNBOP DVGW Wasser FM FG KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft UL ÜA ULc VA (ETA) VdS WRAS
code article taille poids dimensions emballage GTIN
6190021 Ø28 0,18 kg 52x28x181 mm sac (10 pc) 08711985154467
6190030 Ø35 0,36 kg 69x35x286 mm sac (4 pc) 08711985221114
6191856 Ø42 0,56 kg 89x42x368 mm sac (2 pc) 08711985221121
6191867 Ø54 0,91 kg 117x54x456 mm sac (2 pc) 08711985221138

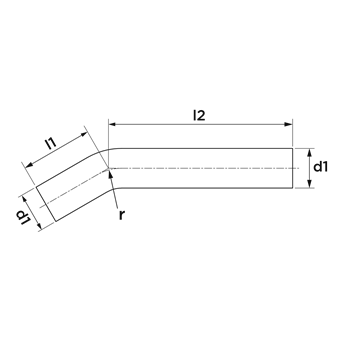

code article taille d1 dN1 l1 z1 es1 d2 DN2 l2 gamme d'arc angle de proue
6190021 Ø28 28,0 DN25 51 28 23 28,0 DN25 130 34 30
6190030 Ø35 35,0 DN32 73 47 26 35,0 DN32 214 42 30
6191856 Ø42 42,0 DN40 99 69 30 42,0 DN40 272 51 30
6191867 Ø54 54,0 DN50 134 99 35 54,0 DN50 326 65 30
voir ci-dessus pour le schéma avec ces dimensions.
couleur Argent
matériaux acier inoxydable (acier inoxydable 316L (1.4404))
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Courbe (30º)
type de connexion bout du tube
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73072980
pays d'origine Pays-Bas
marque VSH
serie XPress Inox
type de produit R2723
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier inoxydable
Qualité matériau connexion 1 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Acier inoxydable
Qualité matériau connexion 2 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Angle du coude 30°
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 coin conique
Raccordement 2 coin conique
Main colour fitting Gris
Bride tournante PN 16
Avec arrêt cam / -Rand Non
Haute résistance à la traction Oui
Medium temperature (continuous) -35°C - 135°C
Medium temperature (continuous) (imperial) -31°F - 275°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Non
Avec vidange Non
Avec dégazeur Non
Etiquette FM Oui
Etiquette LPCB Oui
Etiquette ULC Oui
Etiquette UL Oui
DIN-CERTCO certificate Non
VdS quality mark Oui
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Oui
Certified according to NF 545 Non
KIWA certified Oui
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non

accessoires

code article description
6212646 VSH XPress C+I Indicateur de profondeur d'insertion 12-108
