R2728G
Le VSH XPress R2728G est un coude à 90° en acier inoxydable avec une extrémité femelle à sertir et une extrémité filetée, applicable au gaz. Idéal pour les applications où des niveaux élevés de sulfure d'hydrogène font du cuivre un choix de matériau inapproprié. Le joint torique jaune et le marquage bien visible à l'extérieur de ce raccord garantissent une identification claire du système.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6211458 | 15xR1/2" | 0,09 kg | 67x48x26 mm | sac (10 pc) | 08711985210460 |
| 6211469 | 18xR1/2" | 0,1 kg | 67x49x26 mm | sac (10 pc) | 08711985210477 |
| 6211471 | 22xR3/4" | 0,15 kg | 74x54x35 mm | sac (10 pc) | 08711985210484 |
| 6211480 | 28xR1" | 0,25 kg | 62x62x42 mm | sac (10 pc) | 08711985210491 |
| 6211491 | 35xR1 1/4" | 0,34 kg | 93x71x54 mm | sac (5 pc) | 08711985210781 |

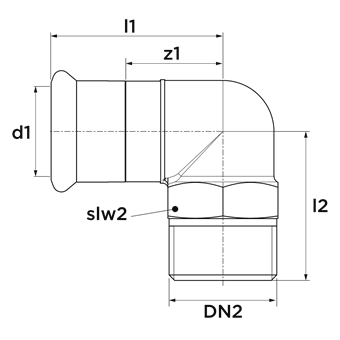

| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 6211458 | 15xR1/2" | 15,0 | DN12 | 53 | 32 | 21,3 | 1/2" (DN15) | 36 | 22 |
| 6211469 | 18xR1/2" | 18,0 | DN15 | 51 | 30 | 21,3 | 1/2" (DN15) | 36 | 22 |
| 6211471 | 22xR3/4" | 22,0 | DN20 | 58 | 35 | 26,9 | 3/4" (DN20) | 40 | 28 |
| 6211480 | 28xR1" | 28,0 | DN25 | 63 | 39 | 33,7 | 1" (DN25) | 44 | 36 |
| 6211491 | 35xR1 1/4" | 35,0 | DN32 | 71 | 44 | 42,4 | 1 1/4" (DN32) | 48 | 46 |
| couleur | Argent |
|---|---|
| matériaux | acier inoxydable (acier inoxydable 316L (1.4404)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Coude (90º) |
| type de connexion | press (M), R - FPT - filetage mâle conique |
| etanchéité | HNBR |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 73072980 |
| marque | VSH |
| serie | XPress Inox Gaz |
| type de produit | R2728G |
| code unspsc | 40172807 |
 R2728G image |
png | télécharger |
VSH XPress Stainless Gas ARGB-KVBG certificats |
télécharger | |
VSH XPress Stainless Gas BSI certificats |
télécharger | |
VSH XPress stainless DVGW Gas certificats |
télécharger | |
VSH XPress stainless SVGW Gas certificats |
télécharger | |
VSH_XPress_RVS_OVGW_Gas certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Acier inoxydable |
| Qualité matériau connexion 1 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Acier inoxydable |
| Qualité matériau connexion 2 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| épaisseur paroi, connexion 1 | 1,5mm |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Filetage mâle conique gaz (BSPT) |
| Main colour fitting | Gris |
| Matériau d'étanchéité | HNBR |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 70°C |
| Medium temperature (continuous) (imperial) | -4°F - 158°F |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Oui |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
| code article | description | |
|---|---|---|
 |
6211911 | VSH XPress Inox Gaz o-ring HNBR 15 |
 |
6211898 | Outil à ébavurer tube carbone et inox 12-54 |
 |
6118068 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=3m) |
|
6192307 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m) petit fardeau |
|
6117914 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 15x1,0 (l=6m) |
|
6211920 | VSH XPress Inox Gaz o-ring HNBR 18 |
|
6118079 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=3m) |
|
6192318 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=6m) petit fardeau |
|
6117925 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 18x1,0 (l=6m) |
|
6211931 | VSH XPress Inox Gaz o-ring HNBR 22 |
|
6118081 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=3m) |
|
6192329 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=6m) petit fardeau |
|
6117936 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 22x1,2 (l=6m) |
|
6211942 | VSH XPress Inox Gaz o-ring HNBR 28 |
|
6118090 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=3m) |
|
6192331 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=6m) petit fardeau |
|
6117947 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 28x1,2 (l=6m) |
|
6211953 | VSH XPress Inox Gaz o-ring HNBR 35 |
|
6118101 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=3m) |
|
6192340 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=6m) petit fardeau |
|
6117958 | VSH SudoXPress Inox tube acier 1.4401 (AISI316) 35x1,5 (l=6m) |
| code article | description | ||
|---|---|---|---|
|
6211911 | VSH XPress Inox Gaz o-ring HNBR 15 | 1 |
|
6211920 | VSH XPress Inox Gaz o-ring HNBR 18 | 1 |
|
6211931 | VSH XPress Inox Gaz o-ring HNBR 22 | 1 |
|
6211942 | VSH XPress Inox Gaz o-ring HNBR 28 | 1 |
|
6211953 | VSH XPress Inox Gaz o-ring HNBR 35 | 1 |
