VSH XPress Inox Gaz raccord écrou tournant (à sertir x taraudé)

VSH XPress Inox Gaz raccord écrou tournant (à sertir x taraudé)

R2741G

Le VSH XPress R2741G est un adaptateur à écrou tournant en acier inoxydable avec une extrémité femelle à sertir et une extrémité taraudée, applicable au gaz. Idéal pour les applications où des niveaux élevés de sulfure d'hydrogène font du cuivre un choix de matériau inapproprié. Le joint torique jaune et le marquage bien visible à l'extérieur de ce raccord garantissent une identification claire du système.

  • installation plus sûre grâce à l'absence de flammes nues ou de chaleur requise
  • butée: arrêt de tube pour l'extrémité du tuyau
  • fourni avec toutes les homologations applicables
  • identification claire lors du montage du matériau et de la dimension

applications

gaz naturel

segments

installations de bâtiments industrie

certificats

ARGB-KVBG BSI DVGW Gas ÖVGW Gas SVGW Gas
code article taille poids dimensions emballage GTIN
6211801 15xG7/8" 0,12 kg 47x35x35 mm sac (10 pc) 08711985157673
6211581 22xG1 1/8" 0,21 kg 51x43x43 mm sac (10 pc) 08711985157659
6211590 28xG1 3/8" 0,32 kg 55x53x53 mm sac (10 pc) 08711985157666
code article taille d1 l1 z1 dN1 d2 l2 z2 slw2 DN2
6211801 15xG7/8" 15 (DN12) 39 19 DN12 (1 3/4" (DN40)) 8 2 30 1 3/4" (DN40)
6211581 22xG1 1/8" 22 (DN20) 43 22 DN20 (1 1/8" (DN20)) 8 2 37 1 1/8" (DN20)
6211590 28xG1 3/8" 28 (DN25) 45 22 DN25 (1 3/8" (DN25)) 10 2 46 1 3/8" (DN25)

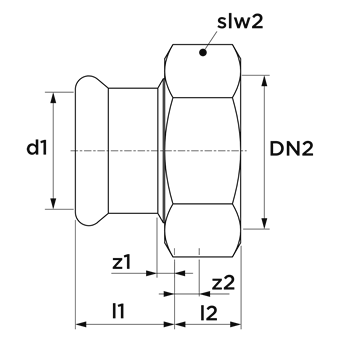

voir ci-dessus pour le schéma avec ces dimensions.
couleur Argent
matériaux brass, acier inoxydable (DZR (Résistant au dézingage), acier inoxydable 316L (1.4404))
finitions aucune
fabricant 8711985000009
forme droit
type de connexion press (M), raccord d'écrou
etanchéité HNBR
groupe de produit raccords (raccord)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73072980
pays d'origine Pays-Bas
marque VSH
serie XPress Inox Gaz
type de produit R2741G
SCIP c1aab596-f9b4-4d20-a0d0-0c57e0365493
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier inoxydable
Qualité matériau connexion 1 Acier inoxydable 316 L (1.4404)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 Bras désincification laiton
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Exécution 2 pièces
#EC003024_EF022617 Non
Excentrique Non
Système orienté Oui
épaisseur paroi, connexion 1 1,5mm
Raccordement 1 Manchon à sertir
#EC003024_EF013560 M
Raccordement 2 Boulon presse-étoupe
Matériau d'étanchéité HNBR
#EC003024_EF016081 Gris
Haute résistance à la traction Oui
Longueur utile connexion 2 2mm
Longueur utile connexion 2 (imperial) 0,08"
#EC003024_EF023182 -20°C - 70°C
(imperial) -4°F - 158°F
avec emballage Oui
Avec isolation thermique Non
Avec arrêt cam / -Rand Oui
Limité Non
Avec vidange Non
Avec dégazeur Non
#EC003024_EF017615 Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
#EC003024_EFDE0006 Non
#EC003024_EFDE0010 Non
#EC003024_EFDE0031 Non
#EC003024_EFDE0048 Oui
#EC003024_EFDE0049 Non
#EC003024_EFNL0001 Non
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
#EC003024_EFSE0002 Non
