S1224
Le VSH Super S1224 est un té taraudé en ligne avec 2 extrémités à compression et une extrémité taraudée. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0869814 | 15x15xG3/8" | 0,14 kg | 53x28x49 mm | sac (25 pc) | 08711985019056 |
| 0869803 | 15x15xRp1/2" | 0,13 kg | 56x28x51 mm | sac (5 pc) | 08711985084801 |
| 0881837 | 15x15xRp1/2" DZR | 0,14 kg | 61x28x51 mm | sac (10 pc) | 08711985062175 |
| 0875798 | 15x15xRp1/2" DZR Ni | 0,14 kg | 60x28x51 mm | sac (25 pc) | 08711985023145 |
| 0869836 | 22x22xRp1/2" | 0,19 kg | 64x37x57 mm | sac (5 pc) | 08711985084023 |
| 0875811 | 22x22xRp1/2 Ni | 0,19 kg | 64x37x57 mm | sac (10 pc) | 08711985023169 |
| 0869847 | 22x22xRp3/4" | 0,22 kg | 70x37x57 mm | sac (10 pc) | 08711985019117 |
| 0869880 | 28x28xG1/2" | 0,27 kg | 67x45x67 mm | sac (5 pc) | 08711985019131 |

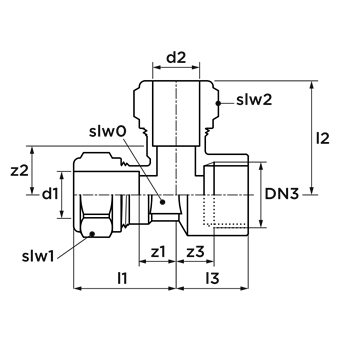

| code article | taille | d1 | dN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 | d3 | DN3 | l3 | z3 | slw0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0869814 | 15x15xG3/8" | 15,0 | DN12 | 33 | 11 | 24 | 15,0 | DN12 | 35 | 14 | 24 | 17,2 | 3/8" (DN10) | 20 | 13 | 22 |
| 0869803 | 15x15xRp1/2" | 15,0 | DN12 | 33 | 10 | 24 | 15,0 | DN12 | 37 | 14 | 24 | 21,3 | 1/2" (DN15) | 23 | 8 | 17 |
| 0881837 | 15x15xRp1/2" DZR | 15,0 | DN12 | 33 | 10 | 24 | 15,0 | DN12 | 37 | 14 | 24 | 21,3 | 1/2" (DN15) | 28 | 8 | 17 |
| 0875798 | 15x15xRp1/2" DZR Ni | 15,0 | DN12 | 32 | 10 | 24 | 15,0 | DN12 | 37 | 14 | 24 | 21,3 | 1/2" (DN15) | 28 | 8 | 17 |
| 0869836 | 22x22xRp1/2" | 22,0 | DN20 | 37 | 13 | 32 | 22,0 | DN20 | 39 | 16 | 32 | 21,3 | 1/2" (DN15) | 27 | 11 | 24 |
| 0875811 | 22x22xRp1/2 Ni | 22,0 | DN20 | 37 | 13 | 32 | 22,0 | DN20 | 39 | 16 | 32 | 21,3 | 1/2" (DN15) | 27 | 11 | 24 |
| 0869847 | 22x22xRp3/4" | 22,0 | DN20 | 37 | 13 | 32 | 22,0 | DN20 | 39 | 16 | 32 | 26,9 | 3/4" (DN20) | 33 | 16 | 24 |
| 0869880 | 28x28xG1/2" | 28,0 | DN25 | 41 | 17 | 39 | 28,0 | DN25 | 44 | 20 | 39 | 21,3 | 1/2" (DN15) | 26 | 14 | 30 |
| couleur | Laiton, Argent |
|---|---|
| matériaux | brass (CW602N (DZR), CW617N) |
| finitions | nickelé, aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | T-piece, Réduction (90º) |
| type de connexion | compression |
| etanchéité | laiton |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Super |
| type de produit | S1224 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD-VSH-Super-Brass Environmental Product Declaration |
télécharger | |
MSDS_VSH_Super lien vers la fiche |
télécharger | |
 S1224 image |
png | télécharger |
 S1224_Chroom image |
png | télécharger |
VSH Super DVGW Gas certificats |
télécharger | |
VSH Super DVGW Water certificats |
télécharger | |
VSH Super Gas GASTEC QA 10-54mm certificats |
télécharger | |
VSH Super Gas instructions document d'installation et de maintenance |
télécharger | |
VSH Super Gastec H2 certificats |
télécharger | |
VSH Super KIWA Water 10-54 mm certificats |
télécharger | |
VSH Super Knel water 15-42 mm ETA certificats |
télécharger | |
VSH Super PEX ETA 10-22 mm water certificats |
télécharger | |
VSH Super RISE certificats |
télécharger | |
VSH_Super_Knel_instructie_NL document d'installation et de maintenance |
télécharger | |
VSH_Super_water_SINTEF certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | Laiton |
| Matériau connexion 2 | Laiton |
| Raccord de connection 3 | Laiton |
| Exécution | Pièce en T |
| Angle | 90° |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Raccordement 1 | Bague de serrage |
| Raccordement 2 | Bague de serrage |
| Bride tournante | PN 10 |
| Matériau d'étanchéité | Laiton |
| Haute résistance à la traction | Oui |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| Medium temperature (continuous) | -35°C - 200°C |
| Medium temperature (continuous) (imperial) | -31°F - 392°F |
| avec emballage | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Avec arrêt cam / -Rand | Oui |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| KOMO certified | Non |
