S1231
Le VSH Super S1231 est une croix réduite avec 4 extrémités à compression. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.
applications
segments
certificats
| code article | taille | d1 | dN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 | d3 | DN3 | l3 | z3 | d4 | DN4 | l4 | z4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0866019 | 22x15x15x15 | 22,0 | DN20 | 35 | 11 | 32 | 15,0 | DN12 | 35 | 13 | 24 | 15,0 | DN12 | 32 | 10 | 15,0 | DN12 | 35 | 13 |
| 0875930 | 22x15x15x15 Ni | 22,0 | DN20 | 35 | 11 | 32 | 15,0 | DN12 | 35 | 13 | 24 | 15,0 | DN12 | 32 | 10 | 15,0 | DN12 | 35 | 13 |
| 0866021 | 22x15x22x15 | 22,0 | DN20 | 34 | 10 | 32 | 15,0 | DN12 | 36 | 13 | 24 | 22,0 | DN20 | 34 | 10 | 15,0 | DN12 | 34 | 13 |
| couleur | Laiton, Argent |
|---|---|
| matériaux | brass (CW617N) |
| finitions | nickelé, aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Croix, Réduction |
| type de connexion | compression |
| etanchéité | laiton |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003026 Fitting with 4 connections |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Super |
| type de produit | S1231 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD-VSH-Super-Brass Environmental Product Declaration |
télécharger | |
MSDS_VSH_Super lien vers la fiche |
télécharger | |

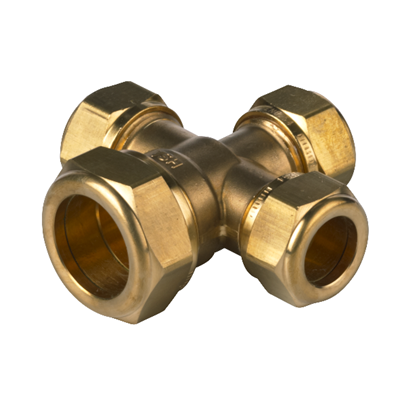

 S1231 image |
png | télécharger |
 S1231_Chroom image |
png | télécharger |
VSH Super DVGW Gas certificats |
télécharger | |
VSH Super DVGW Water certificats |
télécharger | |
VSH Super KIWA Water 10-54 mm certificats |
télécharger | |
VSH Super Knel water 15-42 mm ETA certificats |
télécharger | |
VSH Super PEX ETA 10-22 mm water certificats |
télécharger | |
VSH_Super_Knel_instructie_NL document d'installation et de maintenance |
télécharger | |
 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003026 Fitting with 4 connections |
| Matière | Laiton |
| Exécution | Croix 90° |
| Type débit | Non |
| Reducing | Oui |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Diamètre intérieur connexion 1 | DN 20 |
| Diamètre extérieur connexion 1 | 22mm |
| Diamètre extérieur connexion 1 (imperial) | 0,87" |
| Raccordement 1 | Bague de serrage |
| diamètre intérieur connection 2 | DN 12 |
| Diamètre extérieur connexion 2 | 15mm |
| Diamètre extérieur connexion 2 (imperial) | 0,59" |
| Raccordement 2 | Bague de serrage |
| connexion 3 | Bague de serrage |
| diamètre intérieur connection 4 | DN 12 |
| Diamètre extérieur connexion 4 | 15mm |
| Diamètre extérieur connexion 4 (imperial) | 0,59" |
| Connection 4 | Bague de serrage |
| Bride tournante | PN 10 |
| Matériau d'étanchéité | Laiton |
| Longueur utile connexion 2 | 13mm |
| Longueur utile connexion 2 (imperial) | 0,51" |
| Longueur utile connexion 3 | 10mm |
| Longueur utile connexion 3 (imperial) | 0,39" |
| Working length connection 4 | 13mm |
| Working length connection 4 (imperial) | 0,51" |
| Ouverture de clé | 32mm |
| Ouverture de clé (imperial) | 1,26" |
| Medium temperature (continuous) | -35°C - 200°C |
| Medium temperature (continuous) (imperial) | -31°F - 392°F |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| avec emballage | Non |
| Avec arrêt cam / -Rand | Oui |
| Limité | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
