group: S1236
Le VSH Super S1236 est un té de coin réduit avec 3 extrémités à compression. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.
eau potable
gaz naturel
chauffage
air comprimé
energie solaire
installations de bâtiments
industrie
DVGW Gas
DVGW Wasser
KIWA
VA (ETA)
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0871365 | 22x15x15 | 0,2 kg | 48x52x56 mm | sac (10 pc) | 08711985019438 |
| 0875897 | 22x15x15 Ni | 0,2 kg | 48x52x56 mm | sac (10 pc) | 08711985023329 |
| 0871343 | 22x15x22 | 0,22 kg | 52x56x56 mm | sac (10 pc) | 08711985019452 |
| 0875875 | 22x15x22 Ni | 0,22 kg | 52x56x56 mm | sac (10 pc) | 08711985023343 |
| code article | taille | d1 | dN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0871365 | 22x15x15 | 22,0 | DN20 | 38 | 16 | 32 | 15,0 | DN12 | 38 | 16 | 24 | 15,0 | DN12 | 34 | 10 |
| 0875897 | 22x15x15 Ni | 22,0 | DN20 | 38 | 16 | 32 | 15,0 | DN12 | 38 | 16 | 24 | 15,0 | DN12 | 34 | 10 |
| 0871343 | 22x15x22 | 22,0 | DN20 | 38 | 14 | 32 | 15,0 | DN12 | 38 | 14 | 24 | 22,0 | DN20 | 38 | 16 |
| 0875875 | 22x15x22 Ni | 22,0 | DN20 | 38 | 14 | 32 | 15,0 | DN12 | 38 | 14 | 24 | 22,0 | DN20 | 38 | 16 |
| couleur | Laiton, Argent |
|---|---|
| matériaux | brass (CW617N) |
| finitions | nickelé, aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | T-piece, Réduction (90º) |
| type de connexion | compression |
| etanchéité | laiton |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Super |
| type de produit | S1236 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD VSH Super Brass Environmental Product Declaration |
télécharger | |
MSDS_VSH_Super lien vers la fiche |
télécharger | |

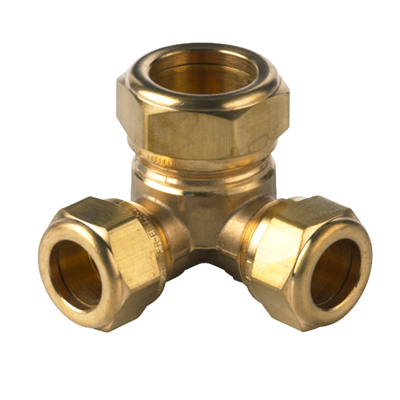

 S1236 image |
png | télécharger |
 S1236_Chroom image |
png | télécharger |
VSH Super DVGW Gas certificats |
télécharger | |
VSH Super DVGW Water certificats |
télécharger | |
VSH Super KIWA Water 10-54 mm certificats |
télécharger | |
VSH Super Knel water 15-42 mm ETA certificats |
télécharger | |
VSH Super PEX ETA 10-22 mm water certificats |
télécharger | |
VSH_Super_Knel_instructie_NL document d'installation et de maintenance |
télécharger | |
 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn40Pb2 (CW617N) |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn40Pb2 (CW617N) |
| Raccord de connection 3 | Laiton |
| Matériau connexion 3 | CuZn40Pb2 (CW617N) |
| Exécution | Pièce en T |
| Angle | 90° |
| Reducing | Oui |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Diamètre intérieur connexion 1 | DN 20 |
| Diamètre extérieur connexion 1 | 22mm |
| Diamètre extérieur connexion 1 (imperial) | 0,87" |
| Raccordement 1 | Bague de serrage |
| diamètre intérieur connection 2 | DN 12 |
| Diamètre extérieur connexion 2 | 15mm |
| Diamètre extérieur connexion 2 (imperial) | 0,59" |
| Raccordement 2 | Bague de serrage |
| connexion 3 | Bague de serrage |
| Bride tournante | PN 10 |
| Matériau d'étanchéité | Laiton |
| Longueur connexion 1 | 38mm |
| Longueur connexion 1 (imperial) | 1,5" |
| Haute résistance à la traction | Oui |
| Longueur connexion 2 | 38mm |
| Longueur connexion 2 (imperial) | 1,5" |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| Dimension clé pivotante | 32mm |
| Dimension clé pivotante (imperial) | 1,26" |
| Medium temperature (continuous) | -35°C - 200°C |
| Medium temperature (continuous) (imperial) | -31°F - 392°F |
| avec emballage | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Avec arrêt cam / -Rand | Oui |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Gastec QA - AR 214 (H2) | Non |
