VSH Super écrou de compression

S1280

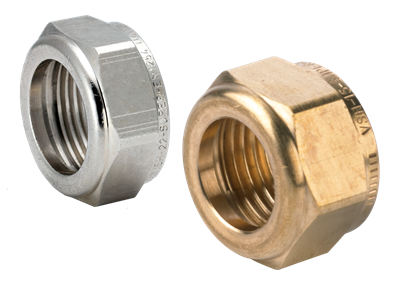

Le VSH Super S1280 est un écrou de compression. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.

plusieurs types de tubes sur un seul raccord (tube en cuivre, en acier inoxydable et en carbone)
mêmes raccords pour application en eau et en gaz
installation simple avec des outils standards
technologie de connexion rapide permettant le remontage

applications

segments

certificats

assortiment

code article	taille	poids	dimensions	emballage	GTIN
0869891	6	0,01 kg	10x15x15 mm	sac (25 pc)	08711985020632
0870001	8	0,01 kg	10x16x16 mm	sac (25 pc)	08711985020656
0870166	10	0,01 kg	13x20x20 mm	sac (10 pc)	08711985071023
0878680	10 Cr	0,01 kg	13x20x20 mm	sac (25 pc)	08711985064445
0870485	12	0,01 kg	14x22x22 mm	sac (10 pc)	08711985071047
0878691	12 Cr	0,01 kg	14x22x22 mm	sac (25 pc)	08711985064452
0870034	15	0,03 kg	15x28x28 mm	sac (25 pc)	08711985020717
0874236	15 Ni	0,03 kg	15x28x28 mm	sac (25 pc)	08711985070293
0870144	16	0,03 kg	16x30x30 mm	sac (25 pc)	08711985020731
0870045	18	0,03 kg	16x31x31 mm	sac (25 pc)	08711985020755
0878724	18 Cr	0,03 kg	16x31x31 mm	sac (25 pc)	08711985116502
0870155	20	0,04 kg	19x35x35 mm	sac (10 pc)	08711985020779
0870056	22	0,04 kg	16x37x37 mm	sac (10 pc)	08711985020793
0878636	22 Ni	0,04 kg	16x37x37 mm	sac (25 pc)	08711985070866
0870067	28	0,06 kg	18x45x45 mm	sac (5 pc)	08711985020816
0878647	28 Ni	0,06 kg	18x45x45 mm	sac (25 pc)	08711985115215
0870078	35	0,09 kg	19x53x53 mm	sac (5 pc)	08711985020830
0870089	42	0,13 kg	21x64x64 mm	sac (5 pc)	08711985020854
0870133	54	0,21 kg	21x81x81 mm	sac (5 pc)	08711985020885

dimensions

code article	taille	d1	dN1	slw1	slw0
0869891	6	6,0	DN4	13	13
0870001	8	8,0	DN6	14	14
0870166	10	10,0	DN8	17	17
0878680	10 Cr	10,0	DN8	17	17
0870485	12	12,0	DN10	19	19
0878691	12 Cr	12,0	DN10	19	19
0870034	15	15,0	DN12	24	24
0874236	15 Ni	15,0	DN12	24	24
0870144	16	16,0	DN12	26	26
0870045	18	18,0	DN15	27	27
0878724	18 Cr	18,0	DN15	27	27
0870155	20	20,0	DN15	30	30
0870056	22	22,0	DN20	32	32
0878636	22 Ni	22,0	DN20	32	32
0870067	28	28,0	DN25	39	39
0878647	28 Ni	28,0	DN25	39	39
0870078	35	35,0	DN32	46	46
0870089	42	42,0	DN40	55	55
0870133	54	54,0	DN50	70	70

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

caractéristiques

couleur	Laiton, Argent, chrome
matériaux	brass (CW617N)
finitions	chromé, nickelé, aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	Ecrou
type de connexion	compression
etanchéité	laiton

général

général

groupe de produit	raccords (accessoires (raccords))
classe ETIM	EC010592 Coupling nut
code intrastat	74122000
marque	VSH
serie	Super
type de produit	S1280
SCIP	1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

téléchargements

EPD-VSH-Super-Brass Environmental Product Declaration	pdf	télécharger
MSDS_VSH_Super lien vers la fiche	pdf	télécharger
S1280 image	png	télécharger
S1280_Chroom image	png	télécharger
VSH_Super_Knel_instructie_NL document d'installation et de maintenance	pdf	télécharger
Diagram diagramme	png	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC010592 Coupling nut
Matière	Laiton
Qualité de matière	CuZn40Pb2 (CW617N)
