S1290
Le VSH Super S1290 est un adaptateur 90° avec régulation, fourni avec 2 extrémités à compression. VSH Super propose un large assortiment de raccords pour chaque application, conçus pour une facilité d'installation optimale. Une installation facile et une haute qualité sont les principales priorités de la gamme de produits VSH Super.
applications
segments
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 2614953 | 15 | 0,14 kg | 63x28x48 mm | boîte en carton (100 pc) | 08711985501469 |

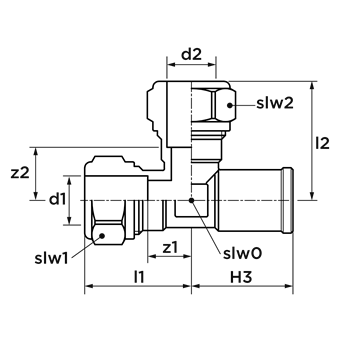

| code article | taille | d1 | dN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 | slw0 | h |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2614953 | 15 | 15,0 | DN12 | 32 | 10 | 24 | 15,0 | DN12 | 36 | 14 | 24 | 17 | 10 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW617N) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Coude (90º) |
| type de connexion | compression |
| etanchéité | laiton |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Super |
| type de produit | S1290 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD-VSH-Super-Brass Environmental Product Declaration |
télécharger | |
MSDS_VSH_Super lien vers la fiche |
télécharger | |
 S1290 image |
png | télécharger |
 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Courbe |
| Exécution | Unique |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Diamètre intérieur connexion 1 | DN 12 |
| Diamètre extérieur connexion 1 | 15mm |
| Diamètre extérieur connexion 1 (imperial) | 0,59" |
| Raccordement 1 | Bague de serrage |
| diamètre intérieur connection 2 | DN 12 |
| Diamètre extérieur connexion 2 | 15mm |
| Diamètre extérieur connexion 2 (imperial) | 0,59" |
| Raccordement 2 | Bague de serrage |
| Main colour fitting | Laiton |
| Bride tournante | PN 10 |
| Matériau d'étanchéité | Laiton |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Longueur | 63mm |
| Longueur connexion 1 | 32mm |
| Longueur connexion 1 (imperial) | 1,26" |
| Longueur utile connexion 1 | 10mm |
| Longueur utile connexion 1 (imperial) | 0,39" |
| Longueur connexion 2 | 36mm |
| Longueur connexion 2 (imperial) | 1,42" |
| Longueur utile connexion 2 | 14mm |
| Longueur utile connexion 2 (imperial) | 0,55" |
| Ouverture de clé | 17mm |
| Ouverture de clé (imperial) | 0,67" |
| Dimension clé pivotante | 24mm |
| Dimension clé pivotante (imperial) | 0,94" |
| Medium temperature (continuous) | -35°C - 200°C |
| Medium temperature (continuous) (imperial) | -31°F - 392°F |
| Pression de service maximum à 20 °C | 10bar |
| Pression de service maximum à 20 °C (imperial) | 145,04psi |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
