VSH Shurjoint vanne papillon rainurée réducteur (2 x rainuré)

VSH Shurjoint vanne papillon rainurée réducteur (2 x rainuré)

SJ-300F

La vanne papillon modèle SJ-300F est une vanne d'arrêt à extrémité rainurée équipée d'une commande à engrenage à vis sans fin résistant aux intempéries, d'un interrupteur et d'un cäblage de supervision. Le modèle SJ-300F est approuvé cULus et FM pour un service WWP (pression de service de l'eau) de 300 psi (20 bar, 2,0 MPa) pour une utilisation intérieure et extérieure. Les caractéristiques de débit satisfont à la spécification UL 1091 et à la norme d'approbation FM 1112.
Lorsque la vanne papillon modèle SJ-300F est utilisée dans une conduite de protection contre les incendies, l'installation doit être conforme aux normes NFPA 13 et NFPA 72.

  • la vanne se compose d'un corps en fonte ductile revêtu de poudre époxy et d'un disque à double joint encapsulé en caoutchouc EPDM.

applications

eau potable chauffage refroidissement air comprimé gicleur d'incendie conduite sèche incendie

segments

installations de bâtiments protection incendie industrie
code article taille poids dimensions emballage GTIN
1V30F0030001 88,9 (DN80) 8,6 kg 209x92x325 mm boîte en carton (2 pc) 04710574447489
1V30F0065001 168,3 (DN150) 13,7 kg 249x172x421 mm sac (1 pc) 08711985481433
code article taille d1 dN1 d2 DN2
1V30F0030001 88,9 (DN80) 88,9 (DN80) DN80 88,9 (DN80) DN80
1V30F0065001 168,3 (DN150) 168,3 (DN150) DN150 168,3 (DN150) DN150

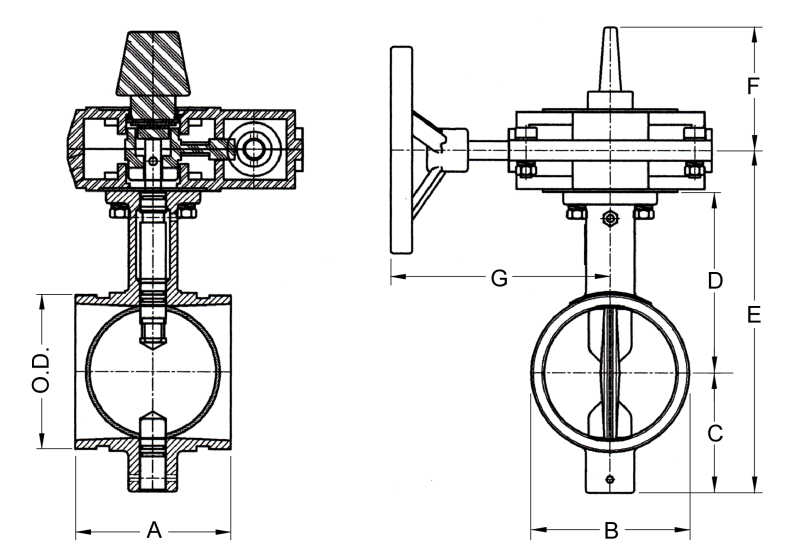

voir ci-dessus pour le schéma avec ces dimensions.
couleur noir
matériaux fonte (ASTM A536 65-45-12)
finitions laqué
fabricant 4710574900014
forme droit
type de connexion rainure
groupe de produit vannes (vanne papillon)
classe ETIM EC010910
code intrastat 84818085
pays d'origine Taiwan
marque VSH
serie Shurjoint
type de produit SJ-300F
étiqueter valeur
classe ETIM EC010910
Traitement de la surface Revêtu
Connexions Rainure
#EC010910_EF023182 °C - 82°C
(imperial) °F - 179,6°F
Etiquette FM Non
Autorisé par le PCN Non
Etiquette UL Non
Etiquette ULC Non
Etiquette LPCB Non
#EC010910_EFDE0010 Non
#EC010910_EFNL0001 Non
#EC010910_EFNL0002 Non
