SJ-300N-L
La vanne papillon modèle SJ-300N-L est une vanne d'arrêt étanche à extrémité rainurée conçue, fabriquée et testée selon MSS SP-67. La vanne est livrée avec un levier à 10 positions avec un dispositif de plombage (SJ-300N-L). La vanne se compose d'un corps en fonte ductile revêtu de poudre époxy et d'un disque à double joint encapsulé en caoutchouc EPDM ou nitrile (NBR). Le modèle SJ-300N est évalué jusqu'à + 93 °; C pour un usage général et est classé UL conformément aux normes NSF / ANSI 61 et NSF / ANSI 372 pour l'eau potable jusqu'à une température de + 82 °;.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 1V30N0020006 | 60,3 (DN50) | 3,12 kg | 152x184x216 mm | boîte en carton (2 pc) | 08711985445855 |
| 1V30N0029006 | 76,1 (DN65) | 3,8 kg | 241x79x179 mm | boîte en carton (2 pc) | 08711985445862 |
| 1V30N0030006 | 88,9 (DN80) | 4,06 kg | 241x92x202 mm | boîte en carton (2 pc) | 08711985445879 |
| 1V30N0045006 | 114,3 (DN100) | 5,2 kg | 318x118x224 mm | boîte en carton (2 pc) | 08711985445886 |
| 1V30N0052006 | 139,7 (DN125) | 7,7 kg | 334x145x270 mm | boîte en carton (2 pc) | 08711985445893 |
| 1V30N0062006 | 165,1 (DN150) | 9,2 kg | 334x172x298 mm | boîte en carton (2 pc) | 08711985445909 |
| 1V30N0065006 | 168,3 (DN150) | 9,2 kg | 334x172x298 mm | boîte en carton (2 pc) | 08711985445923 |
| 1V30N0085006 | 219,1 (DN200) | 12,18 kg | 327x222x348 mm | boîte en carton (1 pc) | 08711985445930 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | M1 | M2 | E | H | h1 | h2 | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V30N0020006 | 60,3 (DN50) | 60,3 | DN50 | 41 | 41 | 60,3 | DN50 | 41 | 41 | 21 | 192 | 36 | 141 | 11 | 0 | 35 | 106 | 29 | 90 |
| 1V30N0029006 | 76,1 (DN65) | 76,1 | DN65 | 49 | 49 | 76,1 | DN65 | 49 | 49 | 21 | 192 | 36 | 146 | 11 | 0 | 35 | 111 | 32 | 90 |
| 1V30N0030006 | 88,9 (DN80) | 88,9 | DN80 | 49 | 49 | 88,9 | DN80 | 49 | 49 | 21 | 192 | 36 | 161 | 11 | 0 | 35 | 126 | 32 | 90 |
| 1V30N0045006 | 114,3 (DN100) | 114,3 | DN100 | 58 | 58 | 114,3 | DN100 | 58 | 58 | 21 | 260 | 36 | 170 | 11 | 0 | 35 | 135 | 33 | 90 |
| 1V30N0052006 | 139,7 (DN125) | 139,7 | DN125 | 74 | 74 | 139,7 | DN125 | 74 | 74 | 21 | 260 | 36 | 203 | 11 | 0 | 35 | 168 | 36 | 90 |
| 1V30N0062006 | 165,1 (DN150) | 165,1 | DN150 | 74 | 74 | 165,1 | DN150 | 74 | 74 | 21 | 260 | 36 | 219 | 11 | 0 | 35 | 184 | 36 | 90 |
| 1V30N0065006 | 168,3 (DN150) | 168,3 | DN150 | 74 | 74 | 168,3 | DN150 | 74 | 74 | 21 | 260 | 36 | 219 | 11 | 0 | 35 | 184 | 36 | 90 |
| 1V30N0085006 | 219,1 (DN200) | 219,1 | DN200 | 67 | 67 | 219,1 | DN200 | 67 | 67 | 21 | 260 | 36 | 243 | 11 | 0 | 35 | 208 | 44 | 90 |
| couleur | noir |
|---|---|
| matériaux | fonte (ASTM A536 65-45-12) |
| finitions | laqué |
| fabricant | Shurjoint |
| forme | droit (0º) |
| type de connexion | rainure |
| pression nominale (PN) | PN 20 |
| etanchéité | EPDM |
| groupe de produit | vannes (vanne papillon) |
|---|---|
| classe ETIM | EC010910 Butterfly valve |
| code intrastat | 84818085 |
| marque | VSH |
| serie | Shurjoint |
| type de produit | SJ-300N-L |
| code unspsc | 40141619 |
 SJ-300N-L image |
png | télécharger |

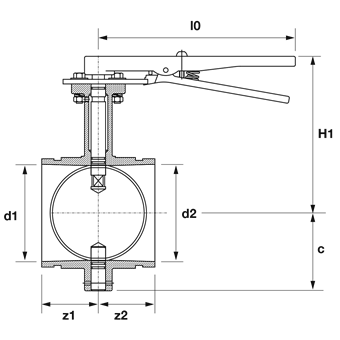

 Diagram diagramme |
png | télécharger |
Datasheet fiche de soumission |
télécharger | |
Installation Instruction document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC010910 Butterfly valve |
| Housing material | Fonte |
| Traitement de la surface | Revêtu |
| Valve butterfly lined | Oui |
| Material valve butterfly | Fonte |
| Connexions | Rainure |
| Service | Poignée |
| Étanchéité | EPDM |
| Matériau broche | Acier inoxydable |
| Matériau tige primaire | EPDM |
| Height operating element | 35mm |
| Height operating element (imperial) | 1,38" |
| Angle de la vanne | 0° |
| Angle de la broche | 90° |
| Medium temperature (continuous) | -34°C - 110°C |
| Medium temperature (continuous) (imperial) | -29,2°F - 230°F |
| Etiquette FM | Non |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| VdS quality mark | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
